Hey Freaks

Passend zum Old School Beam Table No.3 ( http://laserfreak.net/forum/viewtopic.php?f=43&t=56119 ) sowie
dem Mini Effektprojektor ( http://laserfreak.net/forum/viewtopic.php?f=43&t=57172 ) und der Mini Beambox ( http://laserfreak.net/forum/viewtopic.php?f=43&t=57204 ) baue ich gerade eine weitere Beam- und Effektbox mit 8 schaltbaren Effekten.

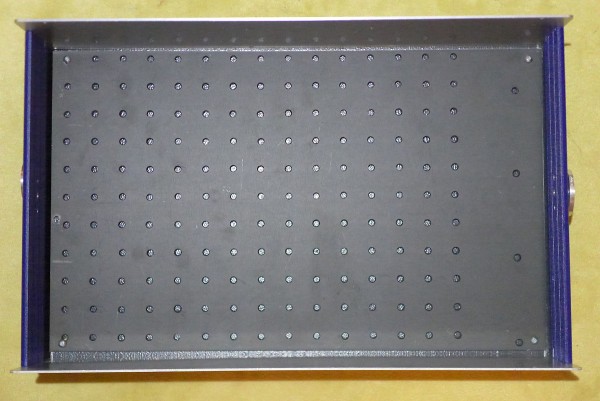

Das Gehäuse ist Baugleich mit dem Old School Beam Table No.3 und hat nur eine Größe von 45 x 30 x 14 cm.
Ich habe hier wieder bewußt auf den Einbau von Scannern verzichtet, denn die Box soll in Verbindung mit meinen anderen Beamtables und RGB Projektoren verwendet werden.

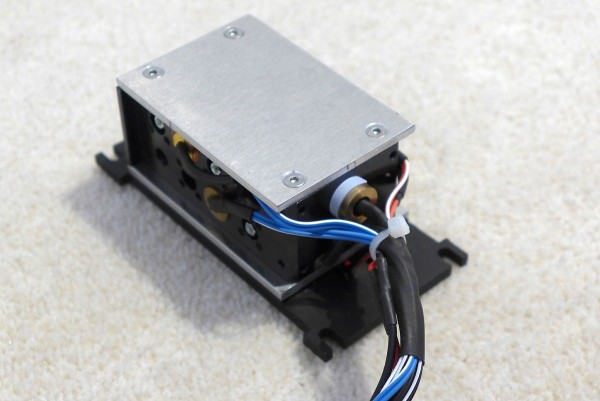

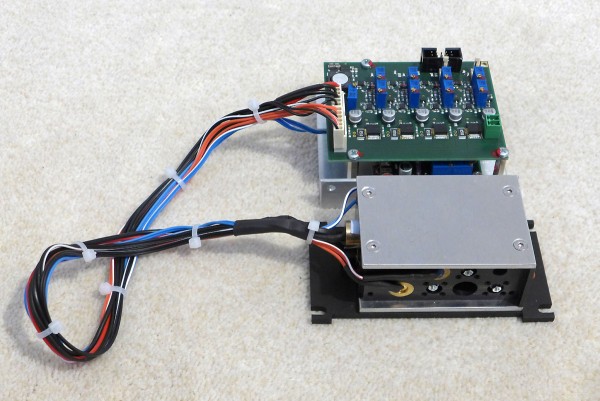

Das Herzstück der kleinen Laserbank ist ein 6 Linien RGB-Modul, das speziell für mich von Live Lasersystems Austria angefertigt wurde. Damit sehen die Grating Effekte fast so aus, als ob sie mit einem Ar/Kr-ION Gaslaser betrieben würden.
Das Modul emittiert folgenden Farblinien:

Rot 637nm 170mW / 658nm 250mW
Grün 520nm 150mW / 532nm 80mW
Blau 445nm 250mW / 462nm 250mW

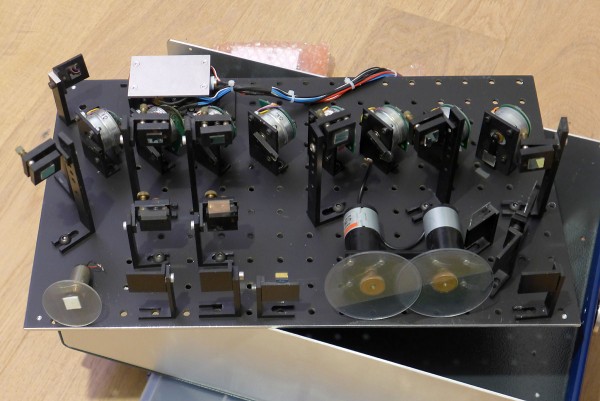

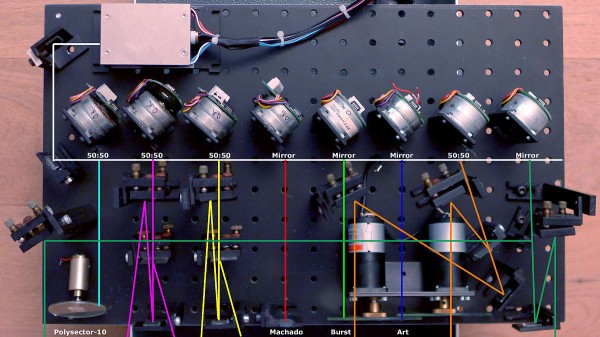

Auf der Bank sitzen 4 Grating Effekte, nämlich:

1. Art-Effekt mit 2 Motoren, die gegensinnig laufen, original TARM Glasgratings ultrawide.

2. Burst-Effekt, hiefür wird ein Grating des Art-Effekts einzeln angesteuert.

3. Machado 180-Grad horizontal von CLP.

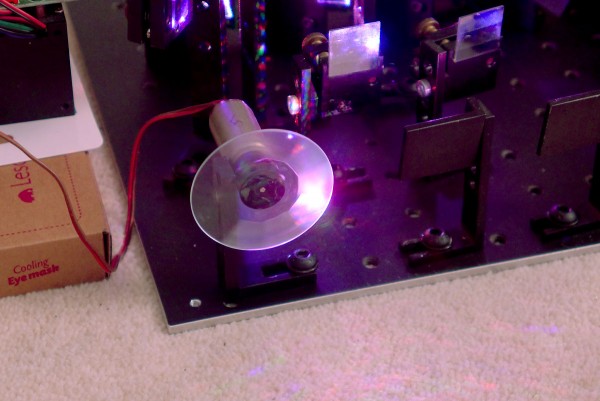

4. Polysector-10 Grating von CLP mit Motor, hier werden abwechselnd 10 Grating-Effekte (CXT-2, DGXT-1, SolidCross, LWT-1, LWT-2, STARGATE, GWT-1, GNT-1, GWT-2, CXT-1) mit nahtlosem Übergang angesteuert.
Weiterhin sind 4 Doppelbeam Effekte verbaut, 2x übereinander, 1x nebeneinader und 1x an den beiden Gehäuseecken. Diese lassen sich über feinjustierbare Spiegelhalter so justieren, dass sie beispielsweise Raumspiegel oder Raumgratings treffen.

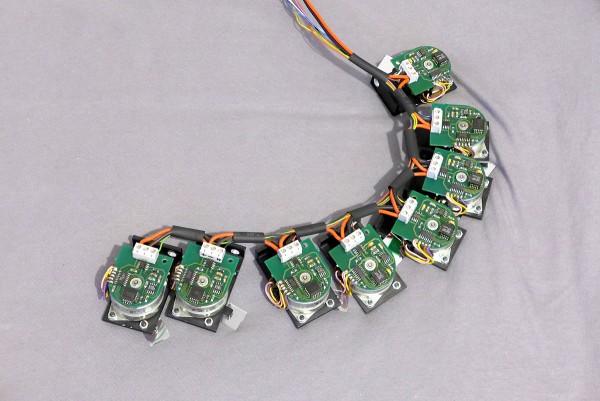

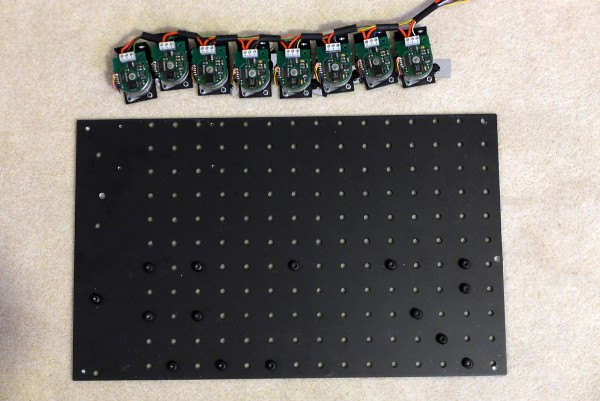

Als Strahlschalter verwende ich STP8xl auf Schrittmotorbasis von MediaLas, von denen ich 4 Stück mit Vollspiegeln und 4 Stück mit 50:50 Strahlteilern bestückt habe, so lassen sich einige der Effekte gleichzeitig ansteuern.
Die Ansteuerung erfolg per DMX "Standard" von Tarm/Pangolin, also mit 3 Kanälen für RGB und 8 Kanälen zum aktivieren der einzelnen Bankeffekte. Ich steuere alle Laserbanken mit 12 Kanälen + RGBYMCW über einen LPS Controller.

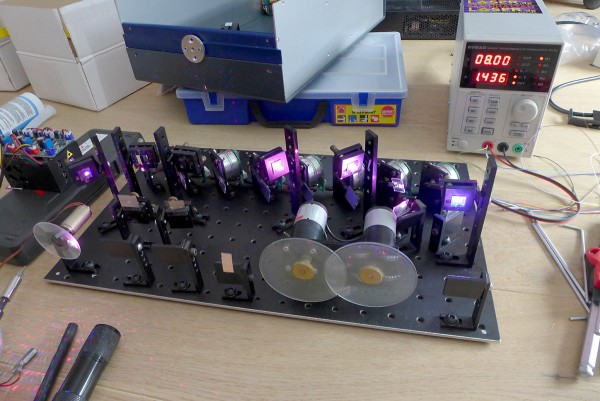

Die Bilder zeigen den aktuellen Stand des Projektes. Die Firmware für den DMX Decoder wird gerade von einem Laserfreak für mich programmiert.
Die Frontplatte muss noch für die nach Maß gefertigte Mirogard Glasscheibe ausgeschnitten werden, danach muß das komplette Gehäuse noch schwarz lackiert werden.

LG
Mike

...to be continued


...

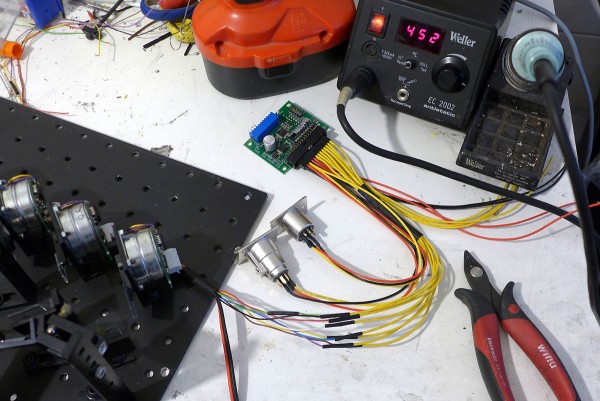

Die DMX Software ist gerade fertig geworden und läuft schon perfekt, ich bin begeistert
Ich habe erst mal eine umgeflashte kommerzielle Platine hierfür genommen.

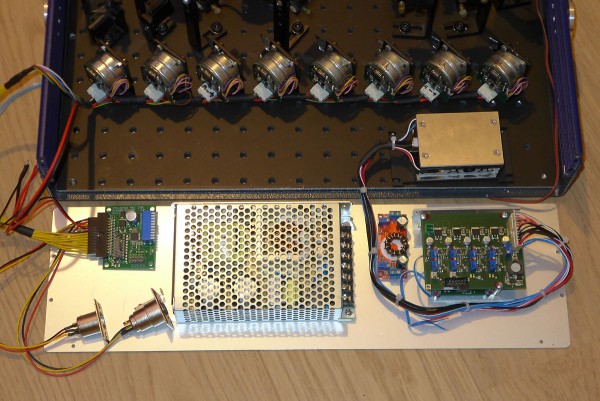

Auch die Montage der elektonischen Komponenten ist weitestgehend festgelegt.
Morgen gehts noch an die Säge, Bohr und Lackierarbeiten am Gehäuse.

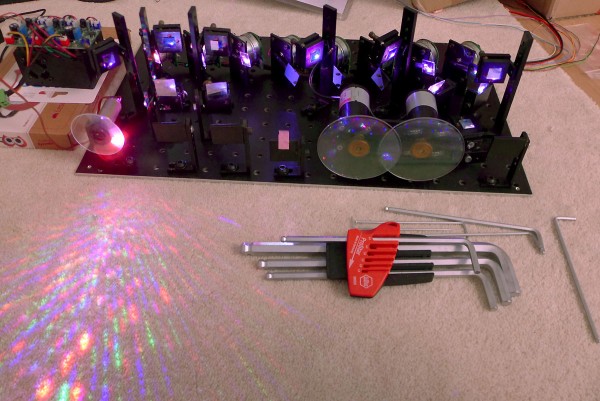

und hier ist ein erster Betriebstest (noch mit 3 Linien Singlemode Modul, eingestellt auf 25mW):

https://www.youtube.com/watch?v=gkc9DB_MFXQ


...

Heute bin ich wieder etwas weiter gekommen.

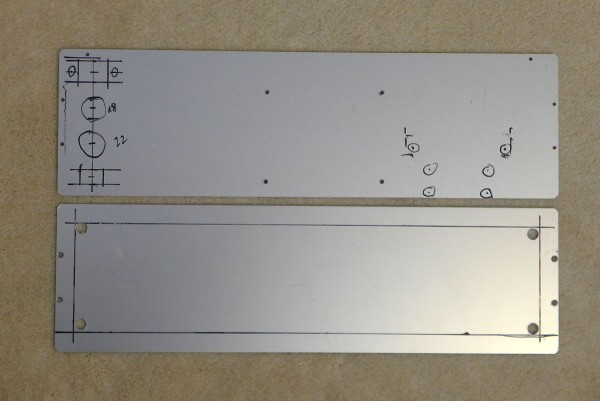

Zuerst wird alles CAD/CAM mäßig angezeichnet

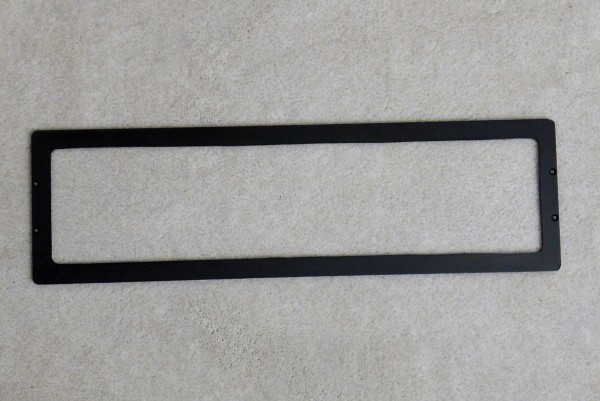

Die Frontplatte ist gesägt, lackiert und ich habe die Mirogard Scheibe mit Silikon eingeklebt.

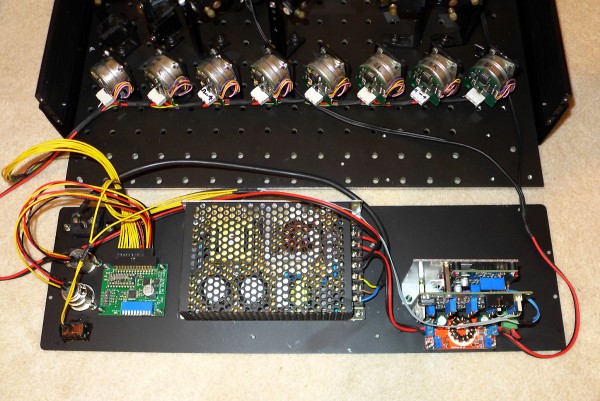

Die Ausschnitte an der Rückwand sind gebohrt und gesägt, schwarz lackiert ist die Rückwand und das Netzteil jetzt auch. Die Verkabelung ist ebenfalls fertiggestellt.

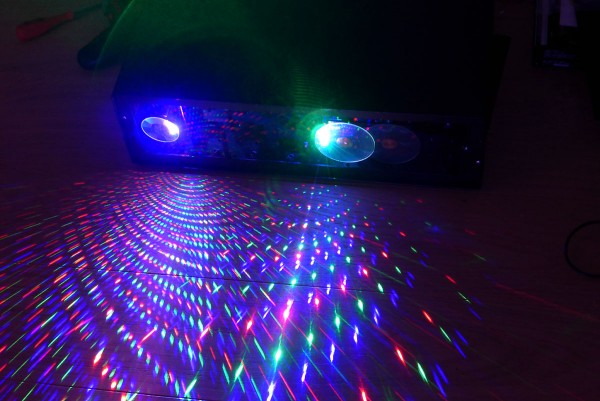

Erstes kohärentes Licht aus dem 6-Linien Modul

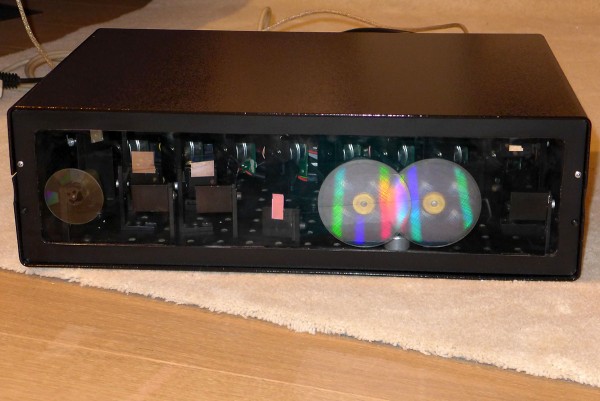

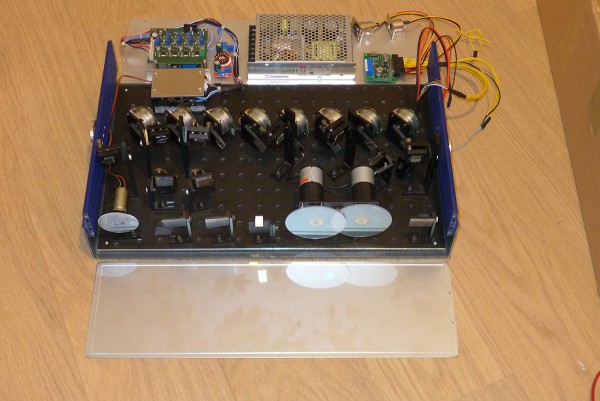

Sieht doch schon fast fertig aus, besonders mit der Mischung aus mattem und glänzenden schwarzen Lack, die Originalfarben Grau und Blau waren häßlich wie die Nacht

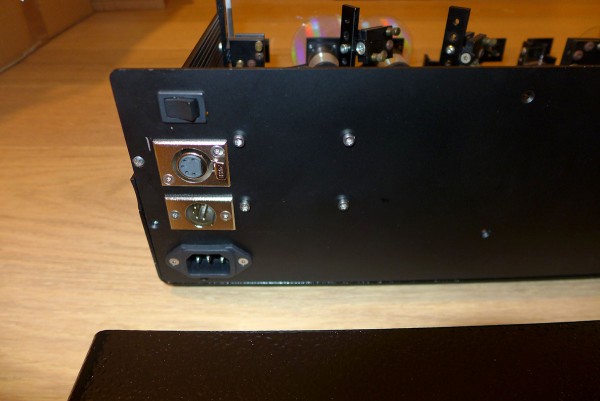

Die DMX In/Out Anschlüsse an der Rückwand, mit dem Schalter lassen sich 2 verschiedene DMX Beambereiche anwählen, je nach dem, mit welcher anderen Bank die Beambox zusammenarbeiten soll.

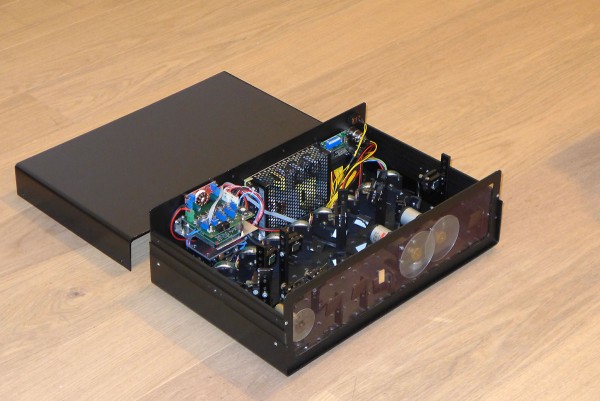

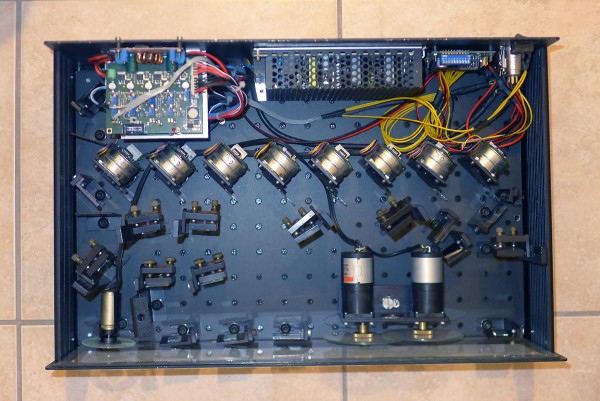

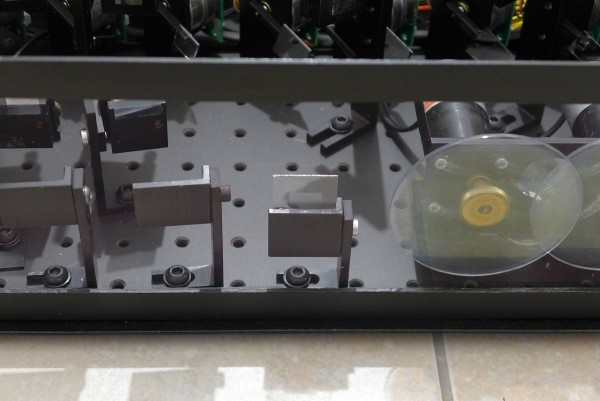

Nochmal die komplette Bank, das Machado Grating muss noch eingeklebt und justiert werden, die Kabel sind auch noch nicht geordnet.


...

Hey Folks,

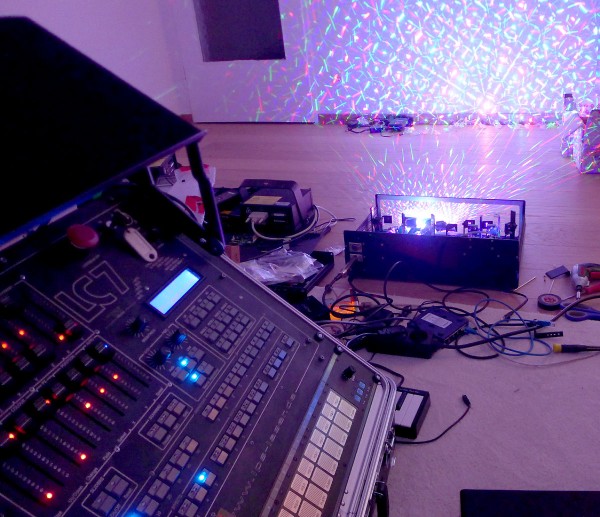

nachdem mal wieder bei mir in der Bastelstube beim Einnebeln fürs Video der Rauchmelder losgegangen ist, habe ich die Beambox unter den Arm genommen, und bin kurzerhand in mein "großes Wohnzimmer" gefahren

Das Ergebnis seht Ihr hier bei YouTube:

https://www.youtube.com/watch?v=aHWJ4WK4rws ab 01.00 Min. gehts rund...

hier ist nur das Polysector-10 Grating auf dem Getriebemotor zu sehen:

https://www.youtube.com/watch?v=DFDCxQ26Xls

Und hier nochmal Full House in da House:

https://www.youtube.com/watch?v=FSkhchU4KZQ

Bei allen Videos sind die Scanner offline, es sind nur Beam und Gratingeffekte zu sehen.



Hier noch eins nur von der BeamBox:

https://www.youtube.com/watch?v=jrPppBBAulw



und noch ein paar Bilder:


...

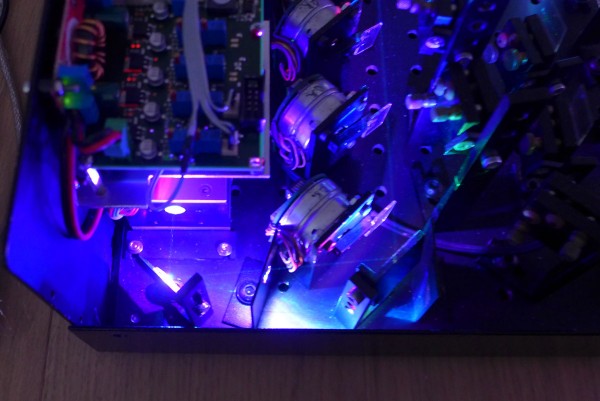

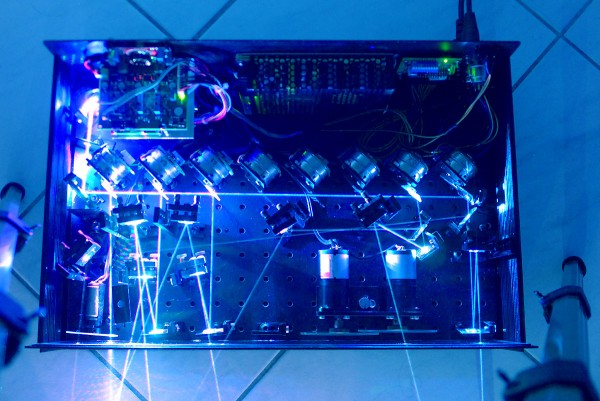

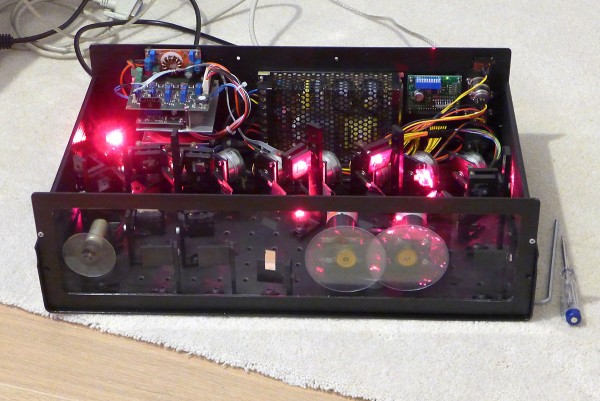

Hier noch die Videos von innen im Betrieb:

https://www.youtube.com/watch?v=8IHQa2ANVxA

https://www.youtube.com/watch?v=BVVrWwlnFbw

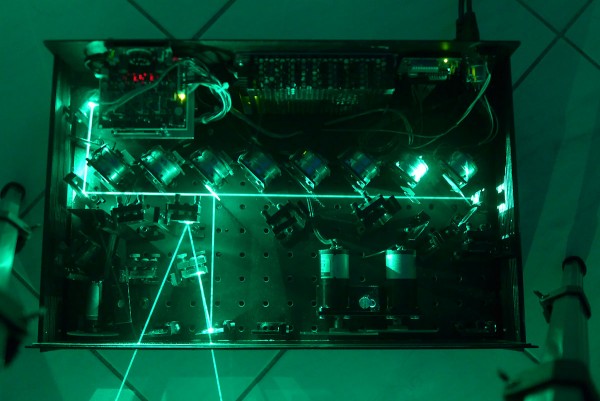

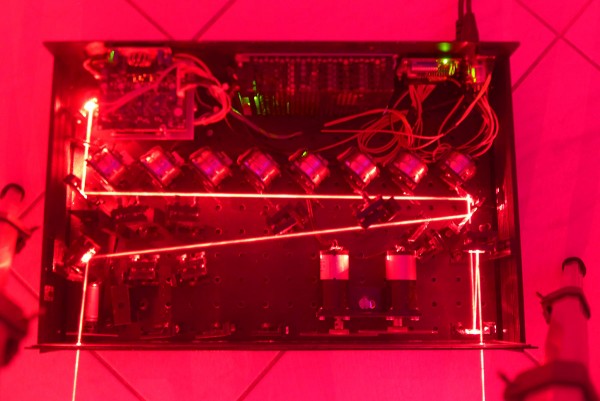

und noch ein paar Bilder von der Strahlführung:

...

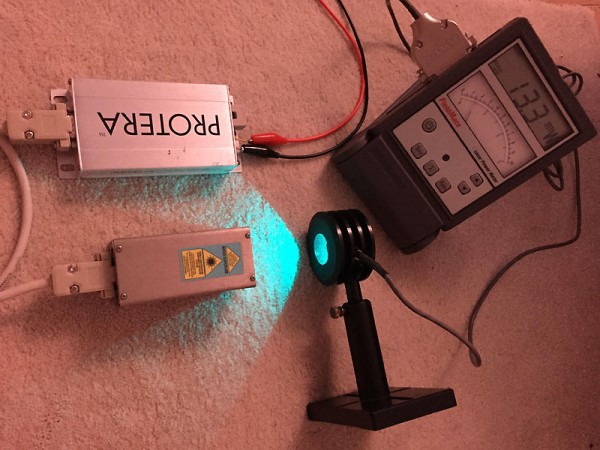

Kleines Linien-Update: Ich überlege, ob ich der Beambox noch eine 488nm Linie spendiere, habe dazu mal meinen kleinen Novalux Protera 15mW Laser angeworfen, der aktuell ca. 13mW macht. Der Laser läuft im CW-Betrieb, ich müsste also per STP8 als Beamshutter die 488er Farblinie bei den 4 Gratings zuschalten und den Beam per Spiegelschnitt hinter den Hauptbeam legen.
Die Frage ist natürlich, ob man die 13mW gegenüber den anderen Linien überhaupt sieht??

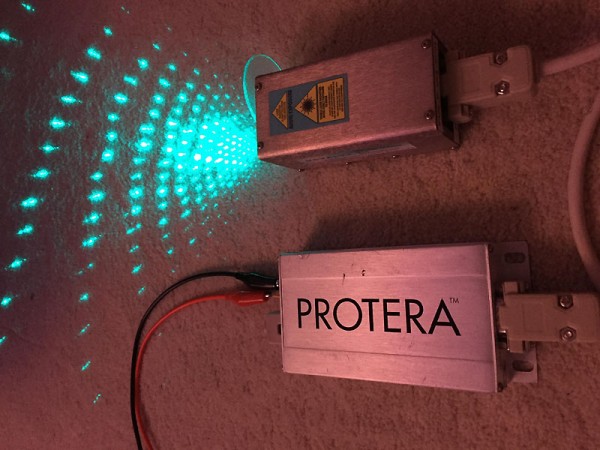

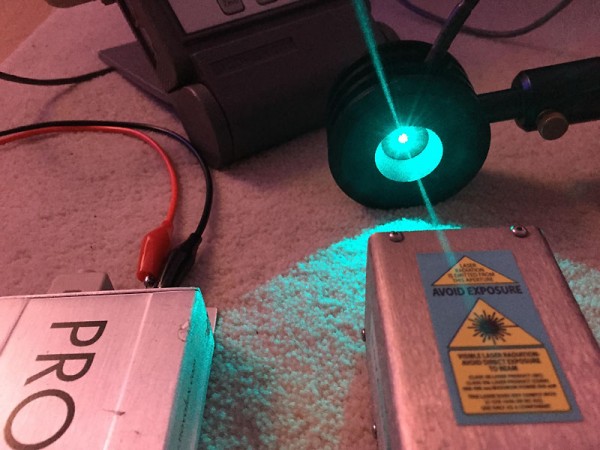

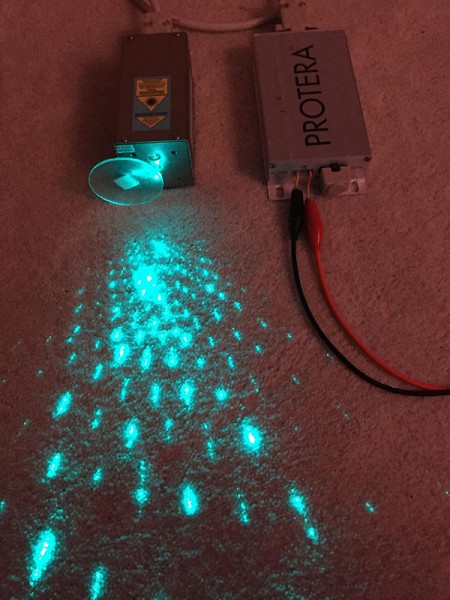

Hier ein Bilder für die Fans von 488nm Cyan Lasern:

...
