Hi @ll,

hier ist mein aktuelles Projekt für eine kofferraumfähige Laserbank, die sogar mehr Effekte ermöglicht, als kommerziellen Anlagen.

Das Beamtable besteht aus 2 Einheiten, die auseinandergebaut bequem in jeden Kofferraum passen. Beide Einheiten können entweder sepparat betrieben werden, z.B. in den Raumecken, oder als komplettes System an einer Truss Traverse aufgehängt werden.

Das Transportmaß beträgt zweimal B 73 x H 16 x T 23 cm, zusammengebaut ist die Laserbank dann 1.46 m breit, und hat auf der kompletten Fläche praktisch lückenlosen optischen Output.

Das System ist mit 4 RGB Modulen bestückt, die mit unterschiedlichen Wellenlängen arbeiten (445, 520, 532, 635, 658nm), und eine Gesamtleistung von ca. 4 Watt haben, allerdings sind die blauen Dioden leistungsreduziert, um die Farbbalance zu verbessern.

Da ich die Anlage mit 2 Satelliten im 1W Segment, und im Bedarfsfall mit einem 3.5W Hauptprojektor betreibe, sind die Leistungen für die eingebauten Scanner völlig ausreichend und Publikums-Augenfreundlich

Die 2 Module für die CT-Scanner werden analog moduliert, die beiden anderen Module für die optische Bank haben TTL Treiber. Durch die 4 Module können 4 Effekte mit voller Leistung gleichzeitig betrieben werden, einige Strahlschalter sind allerdings mit 50:50 Splitter bestückt, wodurch sich in Verbindung mit den Dichro Effekten bis zu 10 gleichzeitige Strahl-Outputs an 10 (!) verschiedenen Positionen ergeben.

Die Bank hat ansonsten folgenden Ausstattung:

4x CT6800HP Cambridge Technology Scanner m. Sollinger Halteblock
2x RayTrack-CT Treiber mit Safety von JM-Laser
2x 20K LowCost Scanner als 20K Bankeffekt (als Luxus RGB-Grating)
1x MP12LX ILDA Showplayer von JM-Laser für den 20K Bankeffekt
12x MediaLas STP8 Strahlschalter
5x Faulhaber Getriebemotor 485:1
1x Faulhaber Minimotor f. RGB-Tunnel
6x Meanwell Schaltnetzteil geschlossen (12V, +/-24V)
2x Line Grating drehend
1x Kreuz Grating drehend
1x Strich Grating drehend
1x Lumia Effekt über Prisma
1x Machida Grating
1x Stargate Grating
5x Dichro
div. (feinverstellbare) Spiegelhalter


Die Gehäuse sind aus maßgefertigten Item Profilen aufgebaut, als Grundplatten kommen zwei 6 mm starke Lochrasterplatten aus Alu mit jeweils 216 Stück M6 Bohrungen zum Einsatz. Die Seitenteile und die Frontplatten sind aus 3 mm schwarz eloxiertem Alu, die entspiegelten Mirogard Frontscheiben kommen von Schott. Die Scheiben werden nicht direkt in die Profile eingepasst, sondern werden mit Silikon auf eine Aluplatte mit Ausklinkung aufgeklebt, damit die Scheiben beim Transport der Gehäuse nicht durch eventuelle Verwindung beschädigt werden.

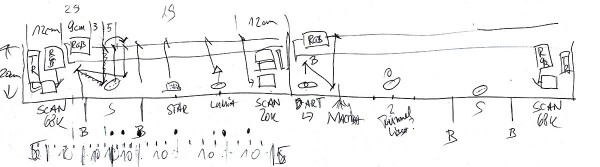

Hier die erste Skizze:

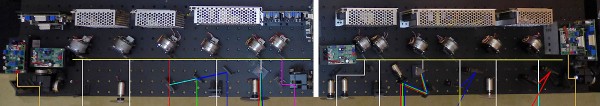

Und der Probeaufbau auf der Lochrasterplatte:


Aktuell sind die Profile bestellt, die Scheiben werden maßgefertigt, die Alu-Wände sind im Laserschnitt, und die Grundplatte muss noch gesägt und geplant werden. Alle anderen Teile liegen schon zum Einbau bereit
Es müsste also spätestens nächste Woche weitergehen, dann gibts auch neue Bilder vom Aufbau.


Mike



...

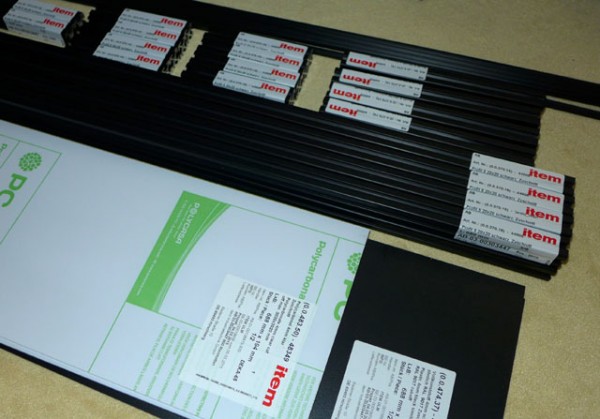

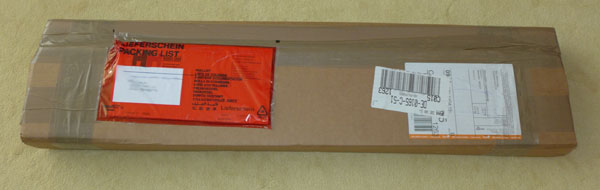

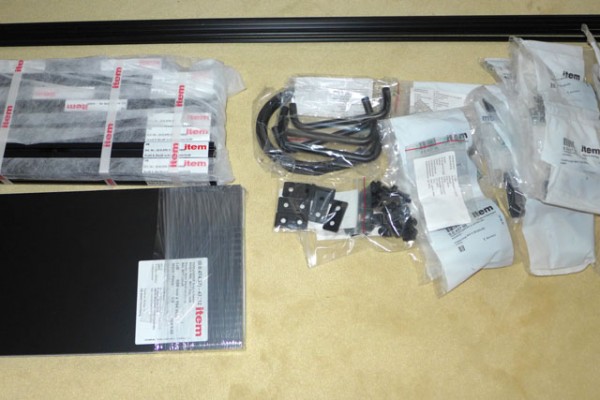

Hurra, die Profile sind da

Donnerstag bestellt, heute geliefert, und das komplett mit geschnittenen Gewinden, sehr cool item24.de

Jetzt fehlen nur noch die Scheiben, die Seitenteile und die bearbeitete Grundplatte.


...

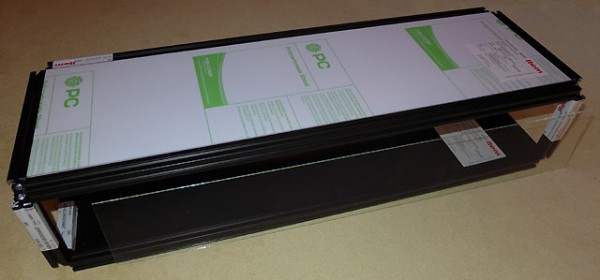

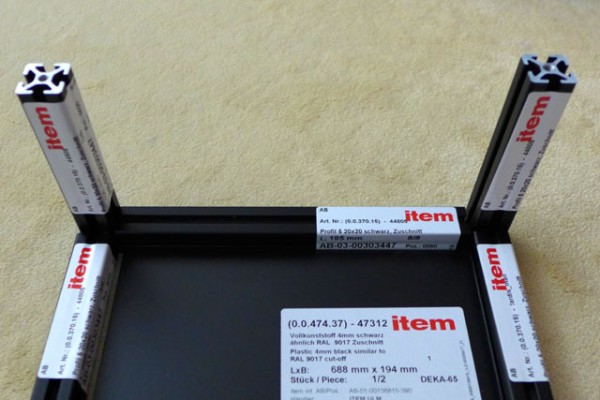

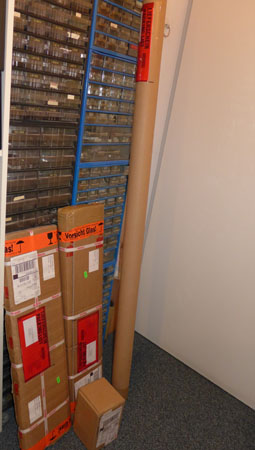

Und heute kam das maßgeschnittene Schott Mirogard, und ich konnte es nicht lassen, mal eines von den beiden Gehäuse-Frames zusammenzuschrauben. Oben ist übrigens durchsichtiges Polycarbonat (noch mit Schutzfolie), damit der Laserfreund auch etwas zu sehen hat
...

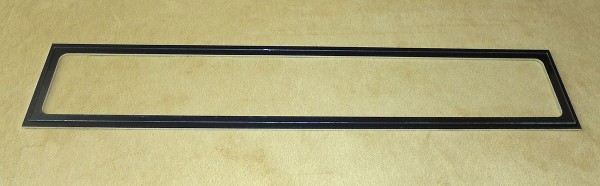

Hier meine aktuelle Lösung mit dem Rahmenblech für die beiden neuen Banken.

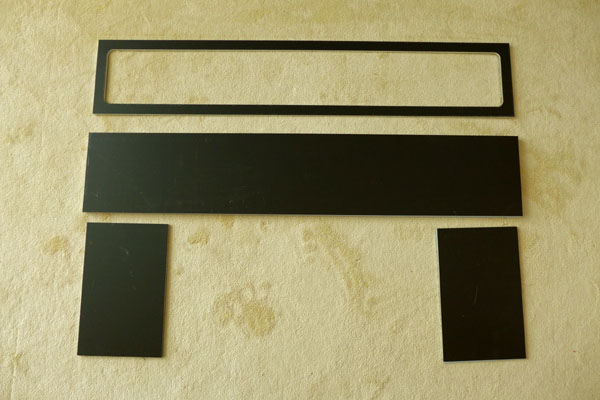

Die Teile aus dem Laserschnitt sind nämlich heute gekommen

...

Und weiter gehts...

Nachdem ich keine CNC-Bude im Umkreis gefunden habe, die mir mal schnell die 1400 x 600 mm große Platte auf die passenden Maße schneidet, weil kein CNC XYZ-Tisch in dieser Größe existiert, musste ich selber ran.

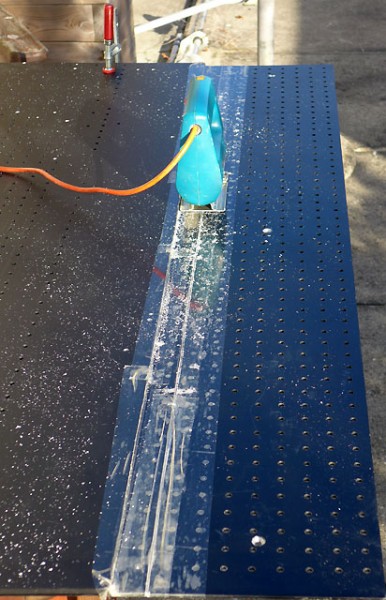

Was soll`s, das Wetter war ja gut für etwas Terrassenarbeit, also zweite Lochrasterplatte als Anschlag aufgeschraubt, und los gehts mit der Stichsäge...

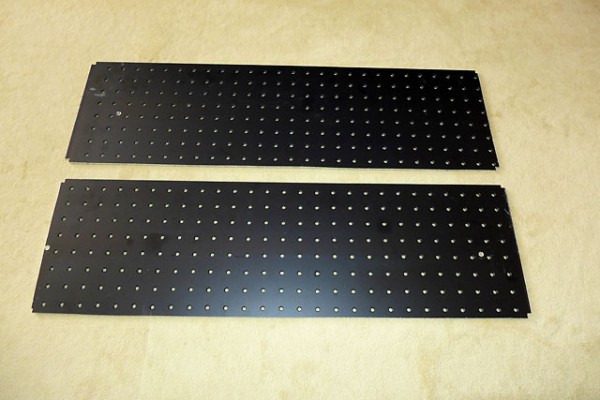

...und zwei schöne Filetstreifen herausgeschnitten...

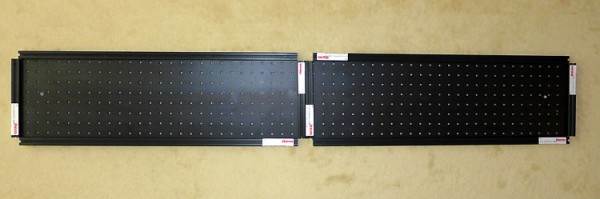

...die dann zusammen eine ordentliche Breite ergeben...
...to be continued at Monday


...

Kleines Update:

Habe 2 neue Lasermodule nach Maß für das Beamtable bei Phillip von Live-Lasersystems.at bestellt:

1. High End Beamprofil Modul, ca. 1W als 6fach Aufbau. 2x637nm SM, 2x520nm MM, 2x455nm SM.
Das wird auf der rechten Bankhälfte die CT6800HP Scanner befeuern.

2. Multiline Modul, ca. 1W als 6fach Aufbau. 658nm, 637nm, 532nm, 515nm, 460nm, 442nm.
Diese Modul kommt ebenfalls auf die rechte Bank, und ist für das Beamtable zuständig, das ich passend umgestellt habe.
Hier wird ein Weisslicht Beam für das Raumgrating erzeugt, das DoppelArt Drehgrating, ein Line Drehgrating, sowie ein 10fach Polysektor Grating inkl. Stargate mit DMX Steuerung versorgt (als Upgrade-Ersatz da im Moment keine einzelnen Stargate Gratings lieferbar waren).

Die Module könnten insgesamt 8 Dioden aufnehmen, ich habe aber vorerst die 6er Variante gewählt.

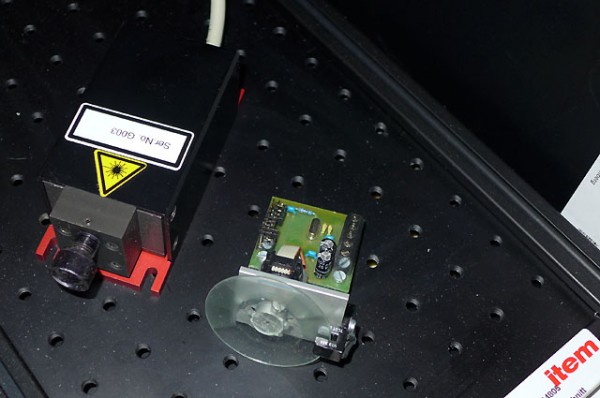

Das Bild zeigt das Polysektor Grating mit Lightforce/Arctos Schrittmotor sowie mein 6fach 642nm Modul als Platzhalter für die beiden neuen Strahlemänner
Das Polysektor Grating hat 10 verschiedene per DMX auswählbare Effekte auf einer Grating-Scheibe:

CXT-2 Circle 3-Grad
DGXT-1 Double Grid 6-Grad
SolidCross
LWT-1 Line Wide 6-Grad
LWT-2 Line Wide 3-Grad
STARGATE
GWT-1 Grid Wide 6-Grad
GNT-1 Grid Narrow 6-Grad
GWT-2 Grid Wide 3-Grad
CXT-1 Circle 6-Grad



...
