Baubericht: Mini Effektprojektor - Old School Style

Beitrag von mikesupi » Sa 12 Mär, 2016 3:11 pm

Hi @ll,

hier mal wieder eine Idee, wie man die Teile aus der Bastelkiste zu einer sinnvollen Einheit zusammendübeln kann :-)

Daraus entsteht dann ein RGB Mini Effektprojektor, mit dem man einen (oder mehrere) vorhandenen RGB Projektor(en) im Old School Style aufwerten kann. Beides zusammen entspricht einer einfachen Laserbank mit den 3 Grundeffekten: Machida/Machado, DoppelArt und Burst, die beiden letzteren sind rotierende Gratings.

Das Gehäuse war mal ein Tarm FiberArt Projektor mit Fasereinkoppler und 2 "riesigen" Maxon Motoren, dort war natürlich kein Platz mehr für zusätzliche Komponenten.

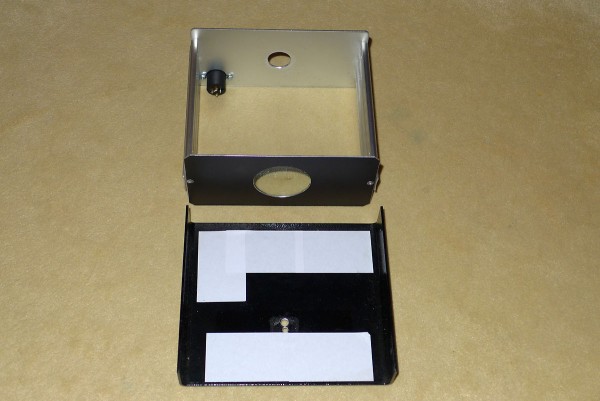

Das leere Gehäuse vom Tarm FiberArt Projektor
Als Laserquelle dient ein Chinesisches RGB Kompaktmodul mit TTL Modulation, bei dem ich die blaue Diode gegen eine 1W Version ausgetauscht habe. Jetzt hat das Modul auch eine optimal eingestellte Konvergenz.

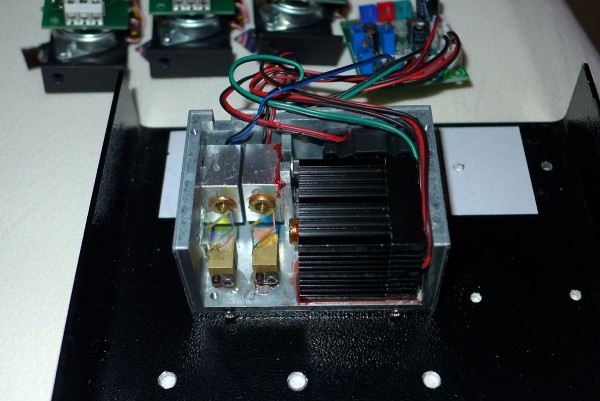

RGB Modul noch ohne blaue Diode
Aktuell leistet das Modul 140mW 640nm Rot, 130mW 532nm DPSS Grün und 600mW 445nm Blau, also hat man ca. 1W Gesamtleistung zur Verfügung.

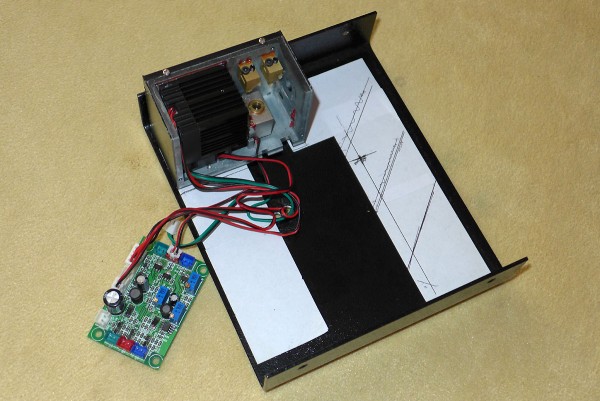

RGB Modul: Spiegel neu verklebt und justiert

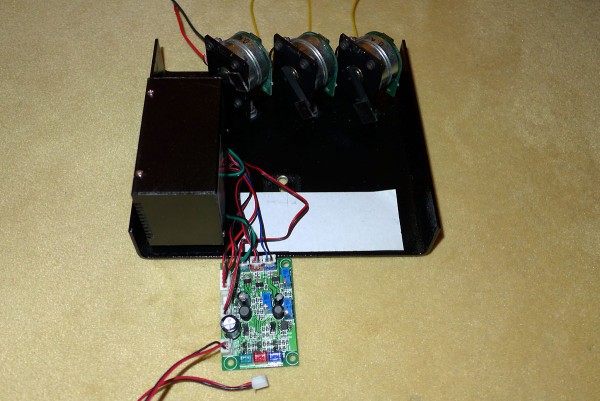

TTL Diodentreiber und die drei STP8
Für die Strahlschalter habe ich drei STP8 von MediaLas verwendet, dafür braucht man keine zusätzlichen Treiber. Die Schrittmotoren sind recht schnell (25mS) und geräuschlos, sie verbrauchen aber permanent 200mA/12V pro Actuator.

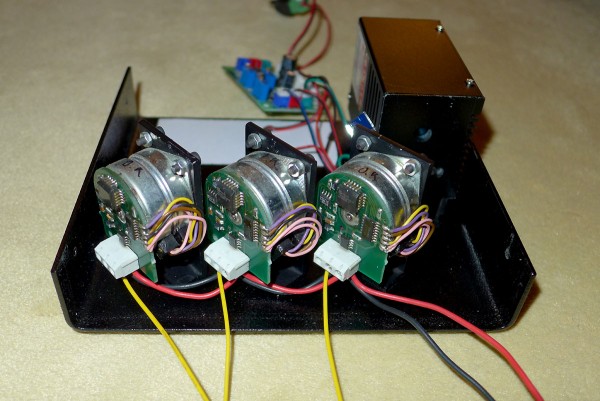

STP8 mit Verkabelung
Für die Steuerung des RGB-Moduls habe ich noch eine kleine Lochraster Platine verbaut, die im Wesentlichen mit einem 74HC08 4fach AND Gate und 3 Universaldioden 1N4148 als OR Gate bestückt ist. Damit wird erreicht, dass die 3 RGB Farben nur dann durchgesteuert werden, wenn einer der 3 Effekte auch ausgewählt wurde. Da die Bank parallel mit meinen großen Banken genutzt wird, soll das Lasermodul nur aktiv sein, wenn auch die Mini Effektbox aktiv ist.
Weiterhin ist noch ein Spannungsregler für die Motoren auf der Platine, damit sie nicht mit Fullpower laufen.

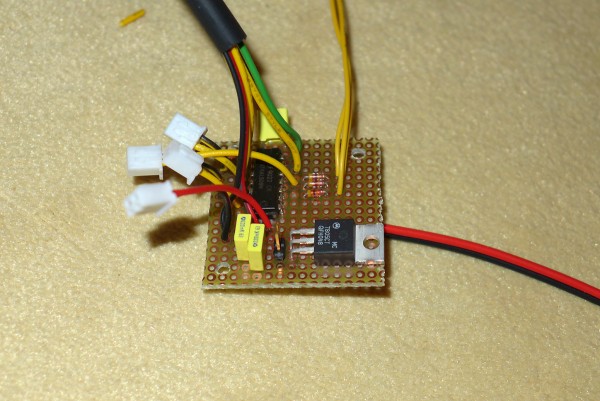

RGB Steuerungsplatine

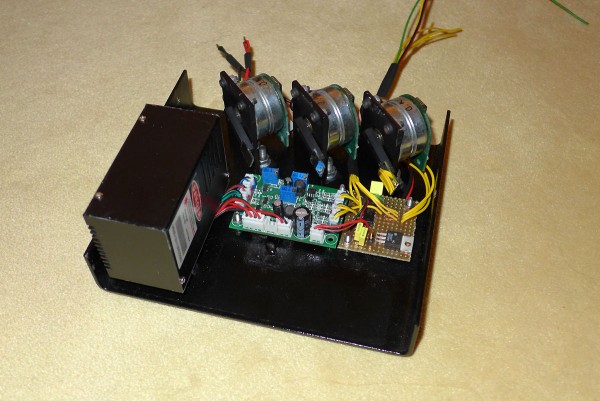

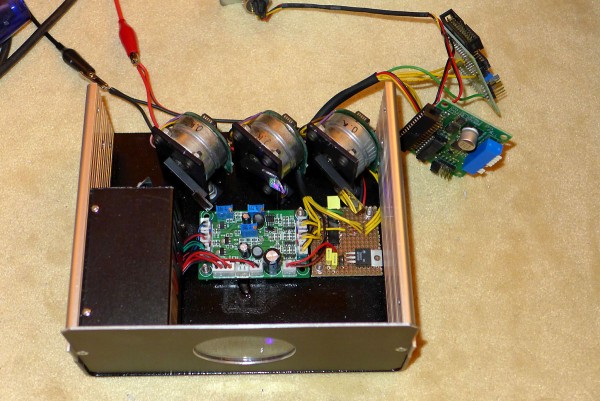

TTL-Treiber und RGB-Steuerung im Gehäuse
Für die DMX Dekodierung kommen mal wieder 2 DMX-Universal-Demux Mini von DMX4ALL zum Einsatz.
Da ich alle meine Laserbanken nach dem DMX "Standard" von Tarm/Pangolin codiere, brauche ich 2 Decoder, weil die Adressen für RGB und die 3 Effekte in zwei verschiedenen Adress-Segmenten liegen.
DMX Decoder

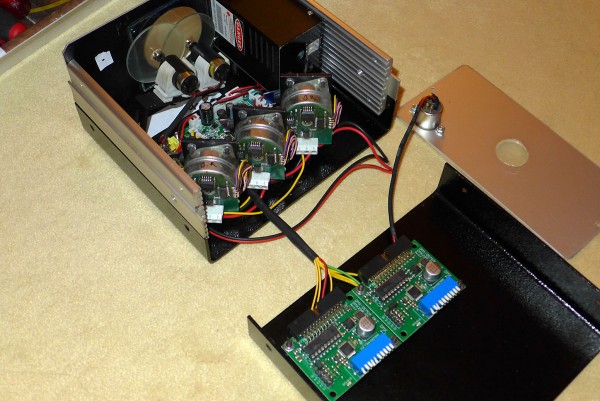

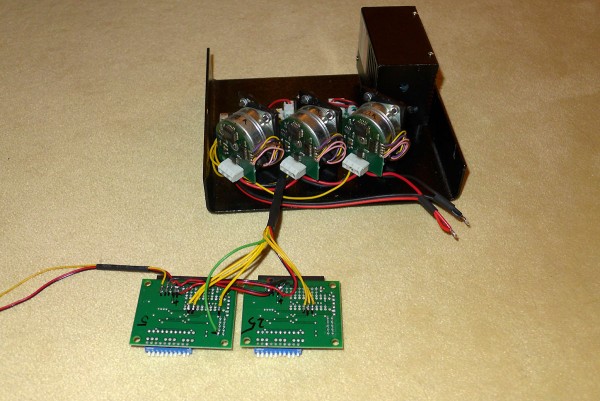

Treiber, Steuerung und die beiden DMX Decoder
Den 90-Grad Umlenkspiegel vom RGB-Modul auf die drei STP8 Strahlschalter habe ich auf einem dünnen 0.5mm Alu Streifen befestigt und diesen direkt an das RGB-Modul geklebt. Das ist die mechanisch stabilste Lösung und lässt sich optimal justieren. Dieser Mutterstrahl endet an der (jetzt) schwarz lackierten Alu Seitenwand.
Umlenkung des Mutterstrahls
Die beiden langsamdrehenden Getriebemotoren waren von einem älteren Projekt übrig, sie drehen unterschiedlich schnell. Den schnelleren verwende ich für den DoppelArt Effekt, der durch 2 Gratings geht, der langsamere Motor sitzt am Grating, das auch als Burst Einzeleffekt ausgewählt werden kann.

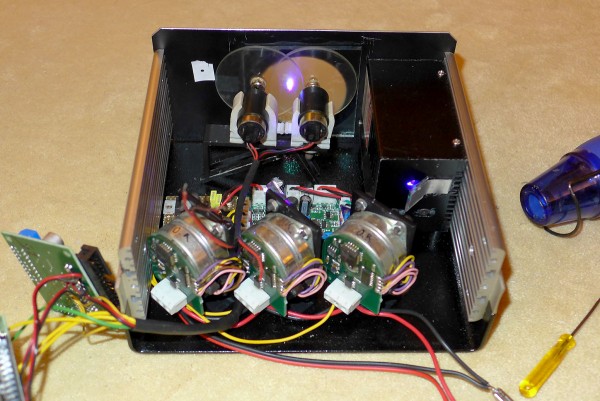

Gesamtansicht mit den 2 Motoren
Für das Machado Grating habe ich mir den Halter gespart, und einfach an der richtigen Stelle ein 14mm Loch in die Alu Frontblende gebohrt, und das Grating nach der horizontalen Ausrichtung mit 2 Komponenten Kleber von hinten angeklebt.

Die 3 Glas-Gratings stammen von MediaLas, dort sind sie im Shop bestellbar.

Wie man sieht ist die Box bis auf den letzten Millimeter gefüllt, somit musste das Netzteil also im SwissLas Style nach außen verlegt werden. Dafür habe ich eine 5-Pol DMX Buchse eingebaut, und benutze die beiden Pins 4+5, die eigentlich für das zweite DMX Universe vorgesehen sind, für die 12V Spannungszufuhr. Es kommt ein 4A Laptop/Monitor Netzteil zum Einsatz.

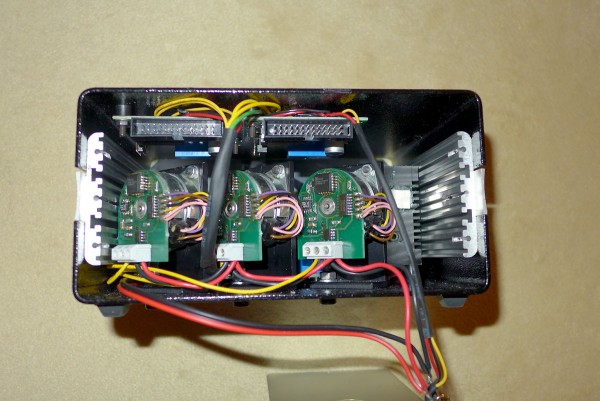

Innenansicht: unten 3x STP8 und im Deckel die beiden DMX Decoder
Bei der Gelegenheit sollte noch erwähnt werden, dass die Box in mindestens 2.70m Höhe über begehbaren Bereichen montiert werden muss. Die Strahlen nullter Ordnung (Mittelpunkt) der rotierenden Gratings sowie der horizontale Line Fächer des Machado Effekts dürfen 2.70m auch nicht unterschreiten !

Und hier nun der fertige Mini Effektprojektor:

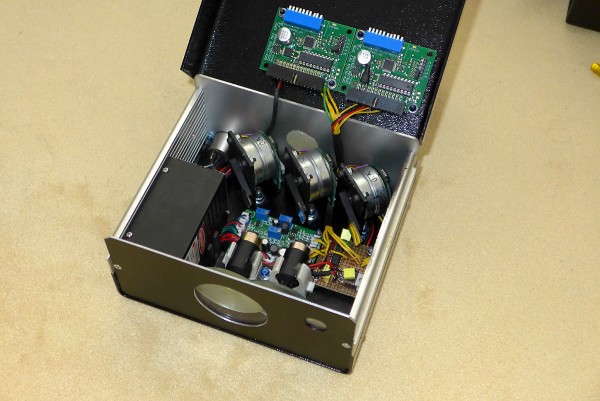

Mini Effektprojektor von Innen

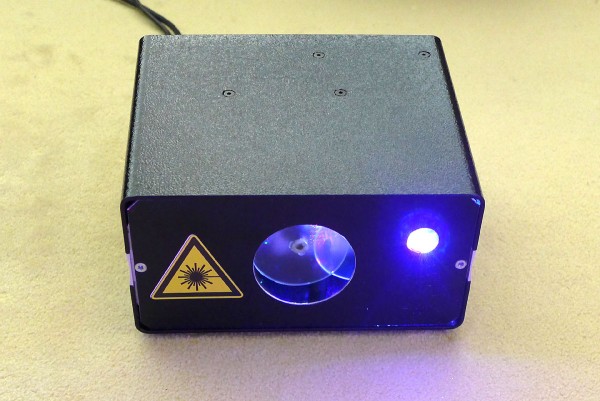

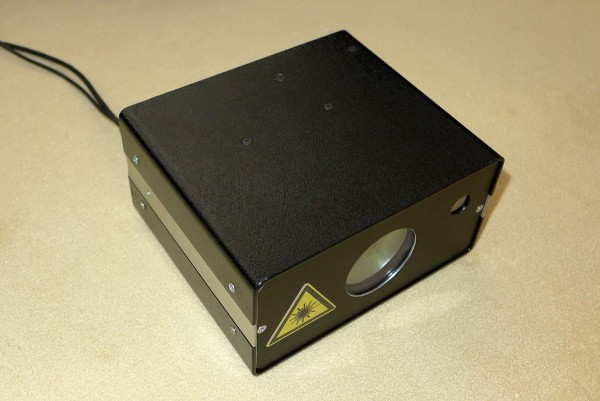

Mini Effektprojektor von Außen

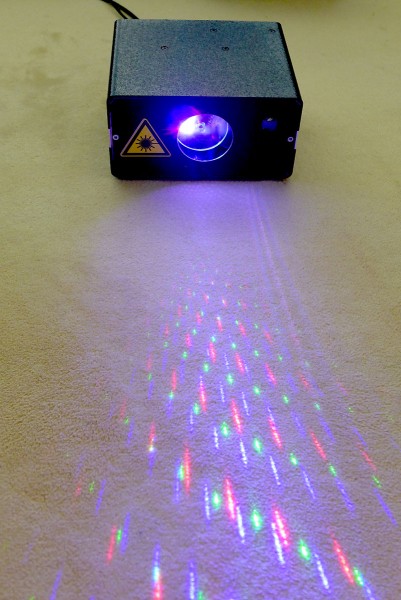

Drehendes Burst Grating
Machado Grating
Die Bilder vom Betrieb werden selbstverständlich noch nachgereicht :mrgreen:


LG
Mike



...

mikesupi
Beiträge: 1004
Registriert: Do 15 Mär, 2007 3:58 pm
Do you already have Laser-Equipment?: Ar-Ion, Ar/Kr-Ion, DPSS, Diode. All what Tarm has ever supplied.
Wohnort: Frankfurt/Main
Kontaktdaten:

Re: Baubericht: Mini Effektprojektor - Old School Style

Beitrag von mikesupi » Sa 28 Mai, 2016 3:29 pm

Hier ist das nachgereichte Video vom Betrieb der Beambox und dem Effektprojektor :-)

https://www.youtube.com/watch?v=FVp9c3i27Vg

Traversenbestückung von Links nach rechts:

2W-RGB 520nm ____ Beambox ____ 1W-RGB 520nm ____ Effektprojektor ____ 2W-RGB 520nm

und noch 6 andere Projektoren/Banken im Raum...

LG
Mike


...
