Old School 7ch Laser Beamtable @ Tarm FiberRay
Hey @ll,
wie sagt man so schön: I did it again
Hier ist ein weiterer Baubericht eines kompakten Effekt-Projektors, passend zu meinen beiden "mini" Beamtables, dem Effektprojektor und den 2 Laser "Dots" (RGB Single- und Dualbeam).
Das Gehäuse stammt von einem Tarm FiberRay Projektor, der ursprünglich mal von einem Gaslaser per Glasfaser gespeist wurde. Dort waren vorher CT6800 Scanner verbaut.
Die kleine Laserbank misst gerade mal B 25 x H 14 x T 23 cm, verfügt aber trotzdem über 7 Strahlschalter, was bis auf die fehlenden Scanner einer standard Tarm Bank entspricht.
Ermöglicht wird das ganze durch den 2 stöckigen Aufbau und die Verwendung eines kompakten RGB Lasermoduls.
Auf der unteren Ebene befinden sich neben dem Netzteil, dem DMX-Decoder und dem Motorregler, die 4 Strahlschalter für die Grating-Effekte.
Das sind im Einzelnen: Doppel-Art, Burst, Line (fest) und ein 10faches Polysector Grating.
Ich haben ganz bewusst kein CLP Machado Grating verwendet, da dieser Effekt schon in meinen anderen Banken vorhanden ist. Der feststehende Line Effekt stellt dazu einen interessanten Kontrast dar, weil die einzelnen RGB-Linien als sichtbarer Fächer dargestellt werden.
Der Weißlicht Mutterstrahl vom RGB-Modul wird nach den unteren 4 STP8 Strahlschaltern über 2 Spiegel auf die obere Ebene umgeleitet. Hier befinden sich die Beameffekte, die durch 3 weitere modifizierte STP8 Strahlschalter selektiert werden.
Es stehen 2 Doppelbeams und 1 Singlebeam zur Verfügung.
Der STP8 Strahlschalter von Medialas muss normalerweise von der linken Seite angestrahlt werden. Der Arm schwenkt von unten nach oben auf 50 mm ein. Da aber der Mutterstrahl bei den oberen Strahlschaltern von rechts kommt, muss der Spiegelarm umgebaut werden. Hierzu habe ich ein weiteres Loch für den Anschlag gebohrt, und den Arm umgedreht. Jetzt schwenkt der Arm von 50 mm auf 37 mm Strahlhöhe nach unten. Bei einem anderen Projekt hatte ich noch 3 der 4 Anschlußdrähte der Schrittmotoren getauscht, um die Drehrichtung zu ändern, dann würde der Arm wieder von unten nach oben schwenken, was hier allerdings nicht gewollt ist.
Die komplette Stromversorgung erfolgt über ein einzelnes Meanwell 12V/50W Schaltnetzteil.
Die schweizer Faulhaber Minimotor Getriebemotoren verfügen über ein Getriebe von 485:1 und werden mit 2-2.5 Volt betrieben, hierzu werden die 12 V per regelbarem Step-Down Konverter entsprechend reduziert.
Das Singlemode RGB Modul ist komplett mit Dioden bestückt (Pure-Diode) und ist mit den neuen Wellenlängen Mintgrün 506nm, Hellblau 460nm und 642nm Rot bestückt, die Weißlicht Gesamtleistung beträgt 500 mW, die 3 Farben sind linear verteilt.
Der DMX-Decoder mit eigener Firmware wertet 24 Kanäle nach Tarm/Pangolin "Standard" aus und übernimmt neben den 7 Beamkanälen auch die Ansteuerung der 3 RGB Kanäle für das Lasermodul.
Und weiter geht es mit den Bauarbeiten...
Hier noch ein paar Details:
Elektrische Arbeiten:
Und das fertige "Produkt":
Die Bank ist eine Miniaturausführung der 8-Kanal Beambox, hier gibt es weitere Details: viewtopic.php?f=43&t=57714
Hier sind 2 spannende Videos vom Betrieb:
https://www.youtube.com/watch?v=Tj9CsyQ84sU
https://www.youtube.com/watch?v=e9X-0iXGXjs
Have Fun !
LG
Mike
...
wie sagt man so schön: I did it again

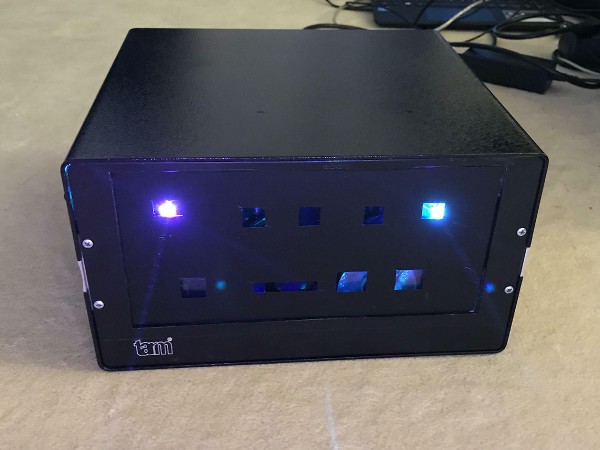

- Die fertige 7-Kanal mini Laserbank

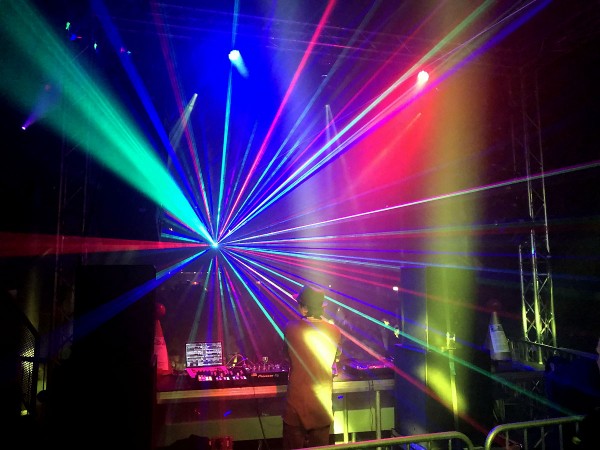

- Die Laserbank im Praxiseinsatz
Hier ist ein weiterer Baubericht eines kompakten Effekt-Projektors, passend zu meinen beiden "mini" Beamtables, dem Effektprojektor und den 2 Laser "Dots" (RGB Single- und Dualbeam).

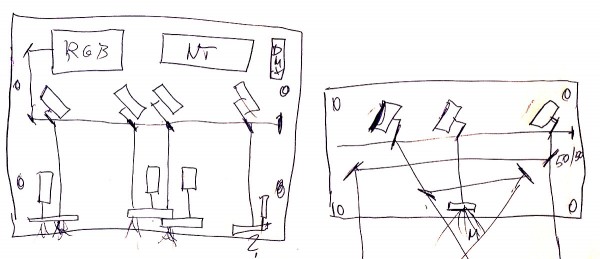

- Der erste Entwurf auf Papier
Das Gehäuse stammt von einem Tarm FiberRay Projektor, der ursprünglich mal von einem Gaslaser per Glasfaser gespeist wurde. Dort waren vorher CT6800 Scanner verbaut.
Die kleine Laserbank misst gerade mal B 25 x H 14 x T 23 cm, verfügt aber trotzdem über 7 Strahlschalter, was bis auf die fehlenden Scanner einer standard Tarm Bank entspricht.
Ermöglicht wird das ganze durch den 2 stöckigen Aufbau und die Verwendung eines kompakten RGB Lasermoduls.

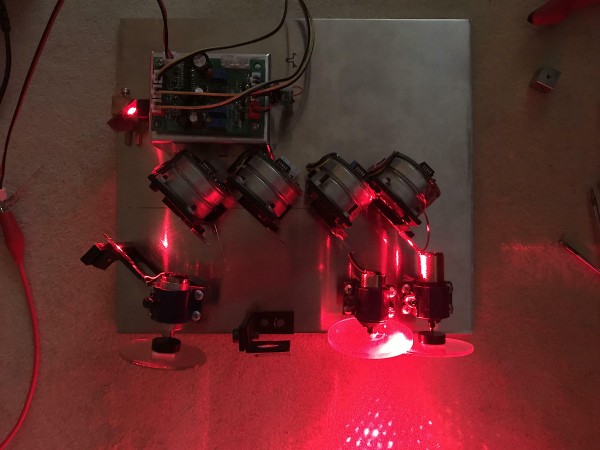

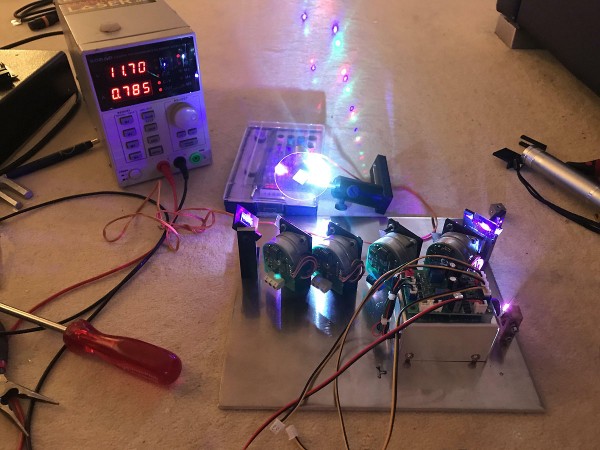

- Test der Anordnung
- Rot, Rot, Rot...

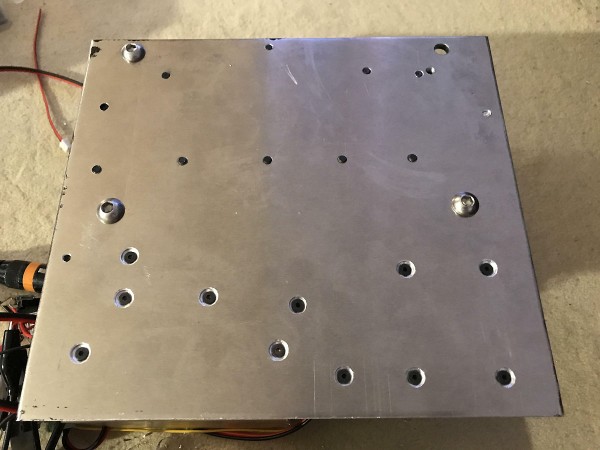

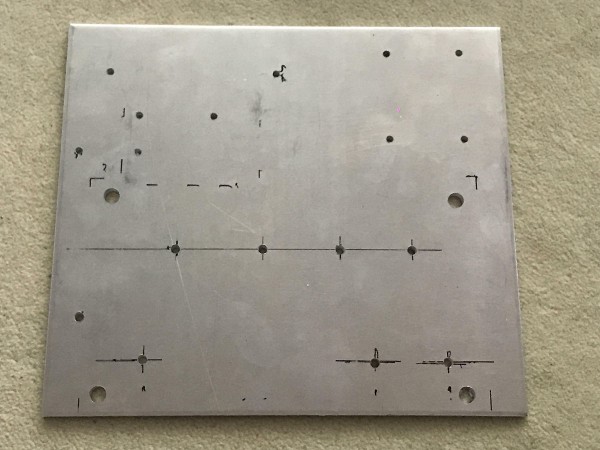

- Bodenplatte gebohrt
Auf der unteren Ebene befinden sich neben dem Netzteil, dem DMX-Decoder und dem Motorregler, die 4 Strahlschalter für die Grating-Effekte.
Das sind im Einzelnen: Doppel-Art, Burst, Line (fest) und ein 10faches Polysector Grating.
Ich haben ganz bewusst kein CLP Machado Grating verwendet, da dieser Effekt schon in meinen anderen Banken vorhanden ist. Der feststehende Line Effekt stellt dazu einen interessanten Kontrast dar, weil die einzelnen RGB-Linien als sichtbarer Fächer dargestellt werden.
Der Weißlicht Mutterstrahl vom RGB-Modul wird nach den unteren 4 STP8 Strahlschaltern über 2 Spiegel auf die obere Ebene umgeleitet. Hier befinden sich die Beameffekte, die durch 3 weitere modifizierte STP8 Strahlschalter selektiert werden.

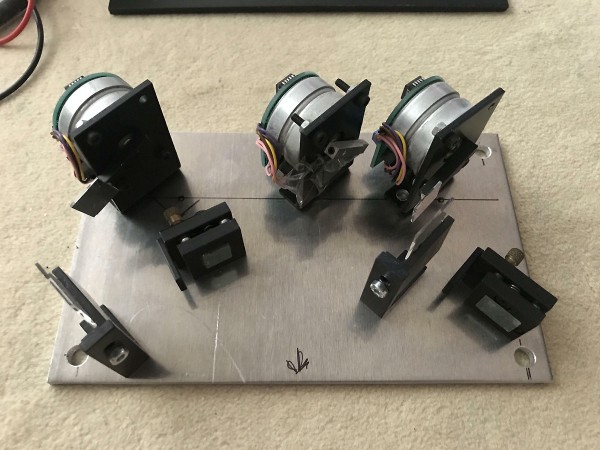

- Die obere Ebene

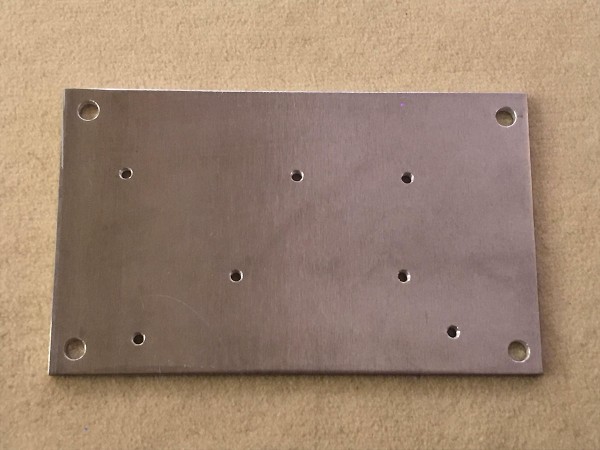

- Obere Ebene fertig gebohrt
Es stehen 2 Doppelbeams und 1 Singlebeam zur Verfügung.
Der STP8 Strahlschalter von Medialas muss normalerweise von der linken Seite angestrahlt werden. Der Arm schwenkt von unten nach oben auf 50 mm ein. Da aber der Mutterstrahl bei den oberen Strahlschaltern von rechts kommt, muss der Spiegelarm umgebaut werden. Hierzu habe ich ein weiteres Loch für den Anschlag gebohrt, und den Arm umgedreht. Jetzt schwenkt der Arm von 50 mm auf 37 mm Strahlhöhe nach unten. Bei einem anderen Projekt hatte ich noch 3 der 4 Anschlußdrähte der Schrittmotoren getauscht, um die Drehrichtung zu ändern, dann würde der Arm wieder von unten nach oben schwenken, was hier allerdings nicht gewollt ist.

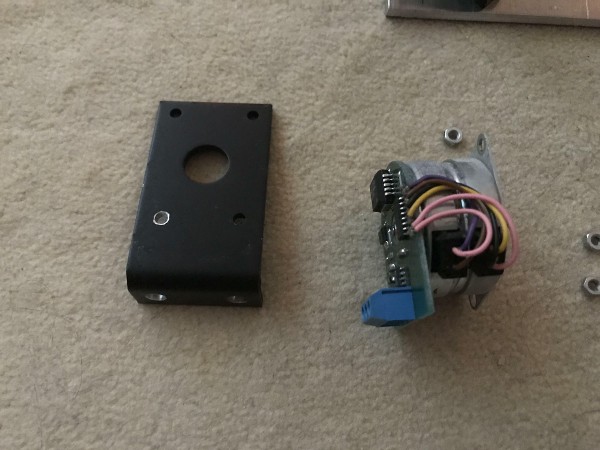

- STP8 Seitenwechsel

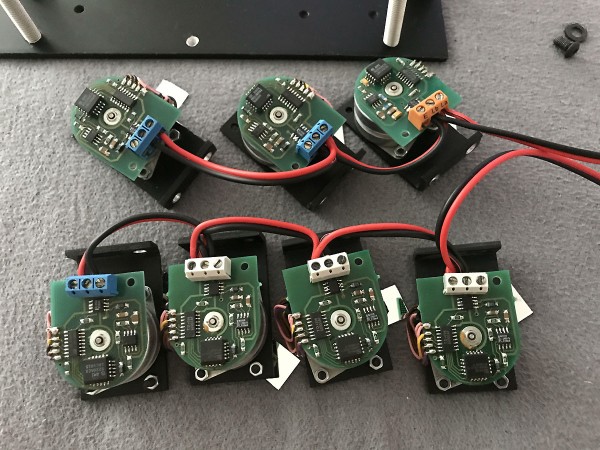

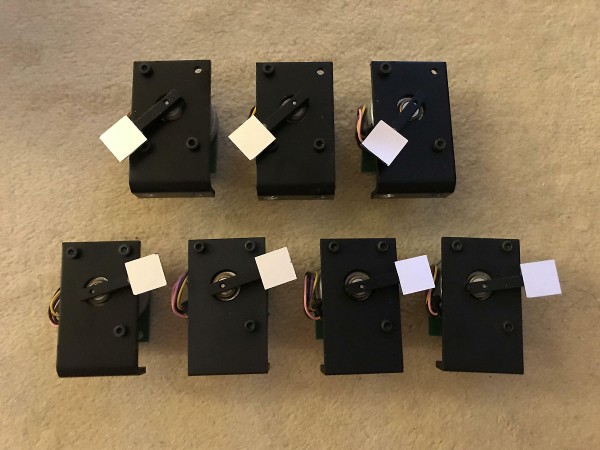

- 7x STP8 mit verschiedenen Strahlrichtungen

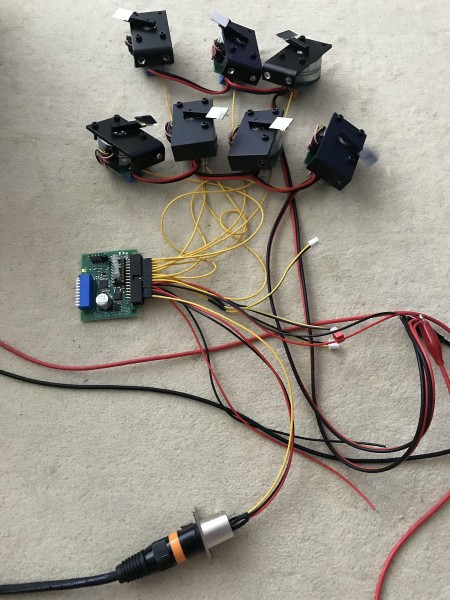

- Die 12V Verkabelung der STP8
Die komplette Stromversorgung erfolgt über ein einzelnes Meanwell 12V/50W Schaltnetzteil.
Die schweizer Faulhaber Minimotor Getriebemotoren verfügen über ein Getriebe von 485:1 und werden mit 2-2.5 Volt betrieben, hierzu werden die 12 V per regelbarem Step-Down Konverter entsprechend reduziert.

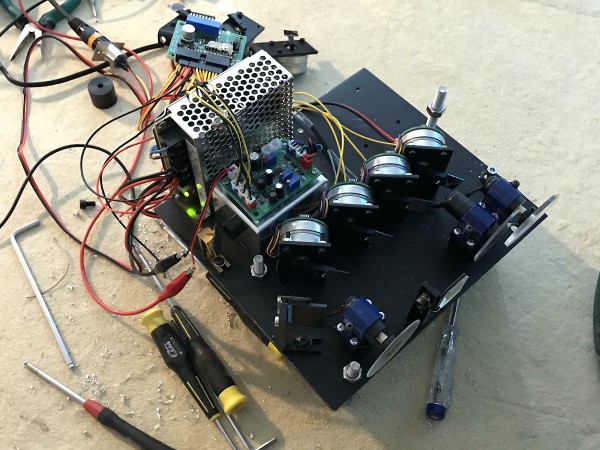

- Noch mehr Gewinde schneiden im organisierten Chaos

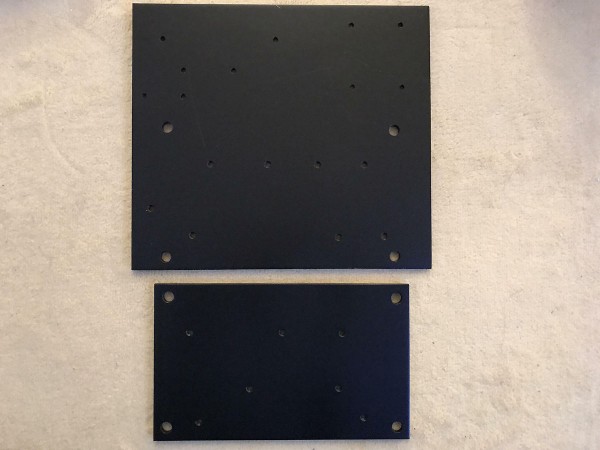

- Beide Platten in Schwarz matt lackiert gegen Refklektionen

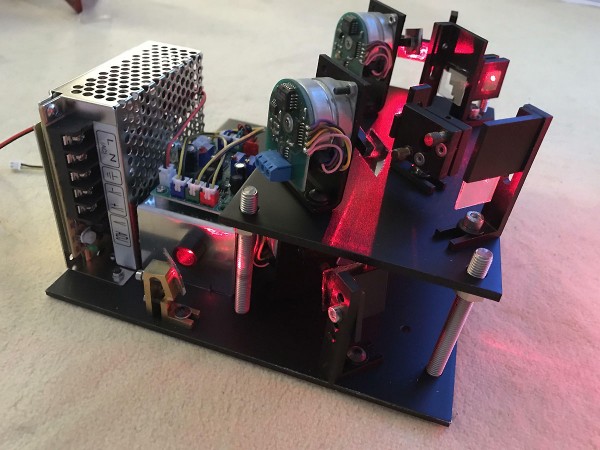

- Kompakter Aufbau

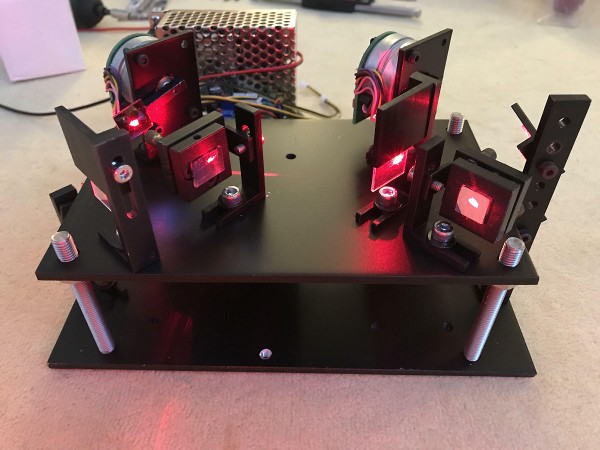

- Die Beamebene in Betrieb
Das Singlemode RGB Modul ist komplett mit Dioden bestückt (Pure-Diode) und ist mit den neuen Wellenlängen Mintgrün 506nm, Hellblau 460nm und 642nm Rot bestückt, die Weißlicht Gesamtleistung beträgt 500 mW, die 3 Farben sind linear verteilt.
Der DMX-Decoder mit eigener Firmware wertet 24 Kanäle nach Tarm/Pangolin "Standard" aus und übernimmt neben den 7 Beamkanälen auch die Ansteuerung der 3 RGB Kanäle für das Lasermodul.
- Der DMX Decoder mit den 7 Stahlschaltern und RGB Anschluß
Und weiter geht es mit den Bauarbeiten...

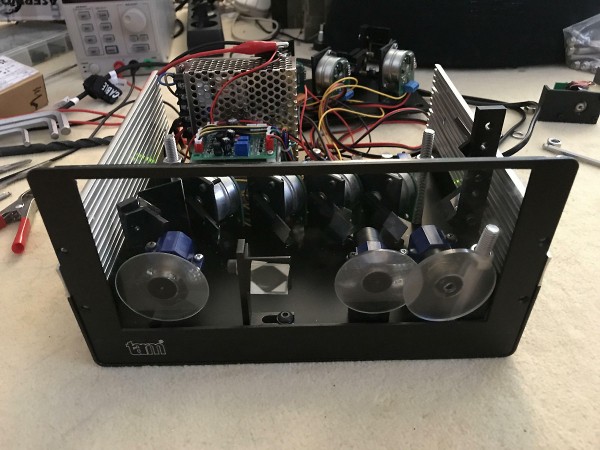

- Das Projekt nimmt langsam Formen an
- Gesenkte Bohrungen auf der Unterseite der 5mm Grundplatte
- Die ausgesägte und lackierte Frontplatte

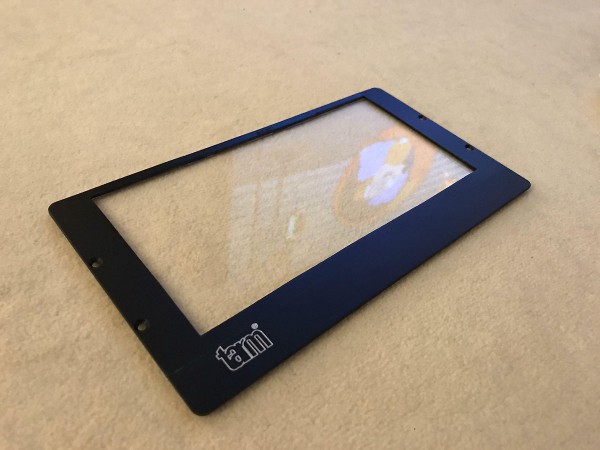

- Front mit eingesetzter Mirogard Scheibe
Hier noch ein paar Details:

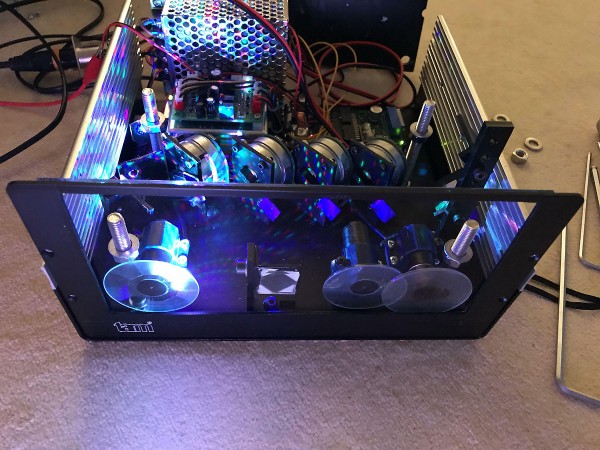

- Die untere Ebene in Betrieb

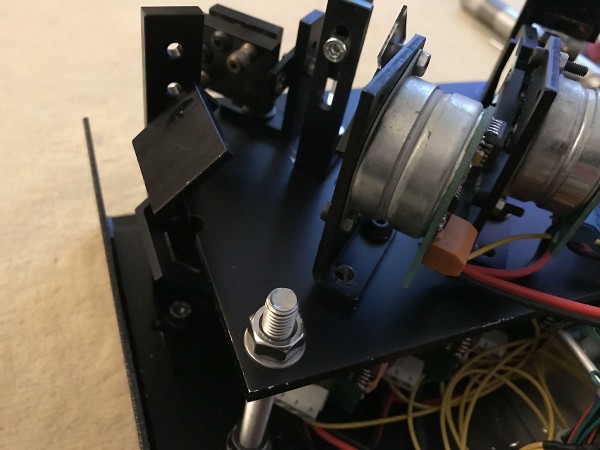

- Die Strahlumlenkung von der unteren zur oberen Ebene
Elektrische Arbeiten:
- Rückwand Verkabelung

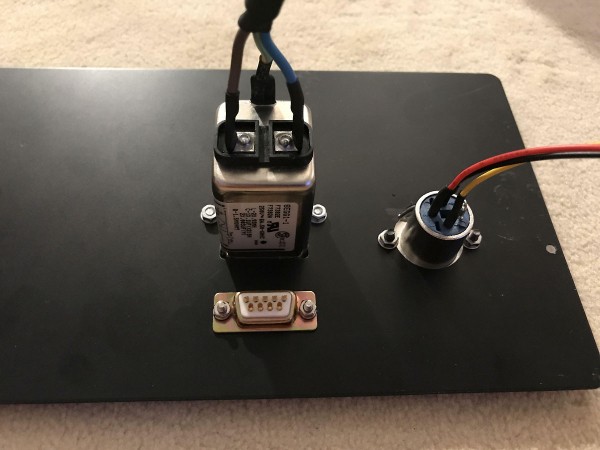

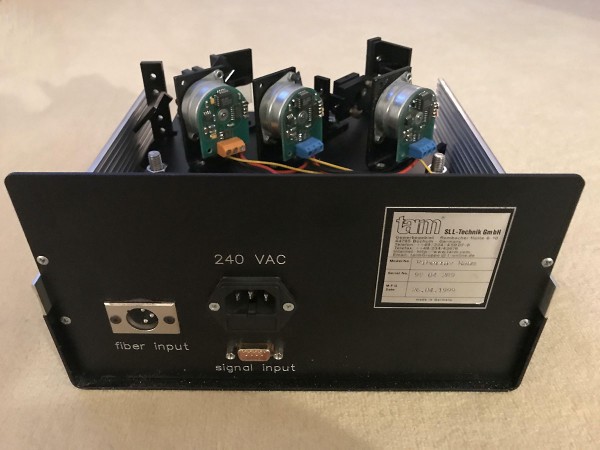

- Fiber Input wird zu DMX-In
Und das fertige "Produkt":

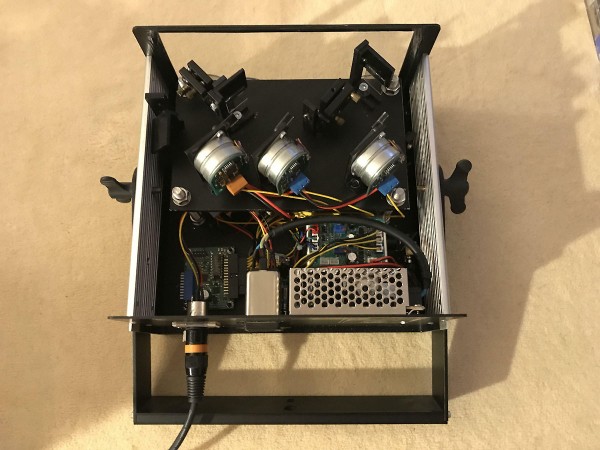

- Kompletter kompakter Innenaufbau

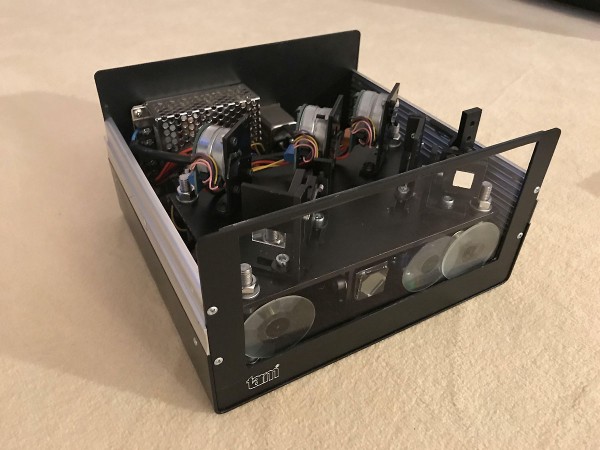

- Hier sind beide Ebenen gut zu erkennen

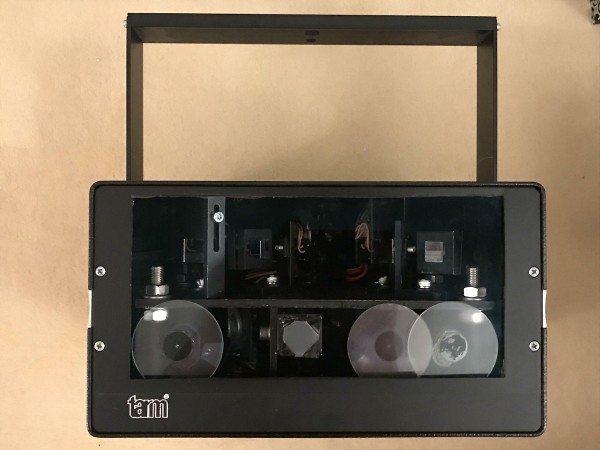

- Die Front mit TÜV Blende

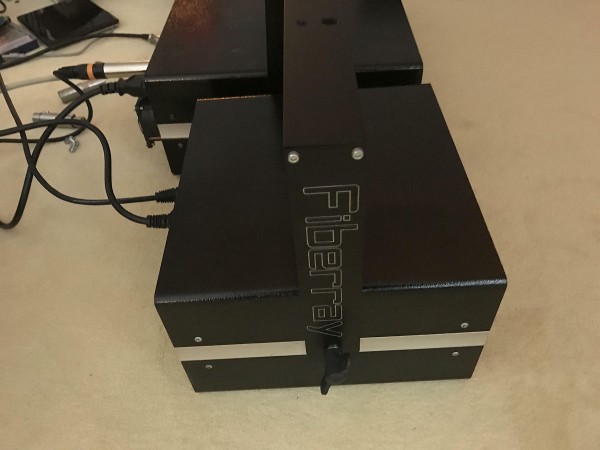

- FiberRay Seitenansicht, daneben das Old School Beam Table No.3

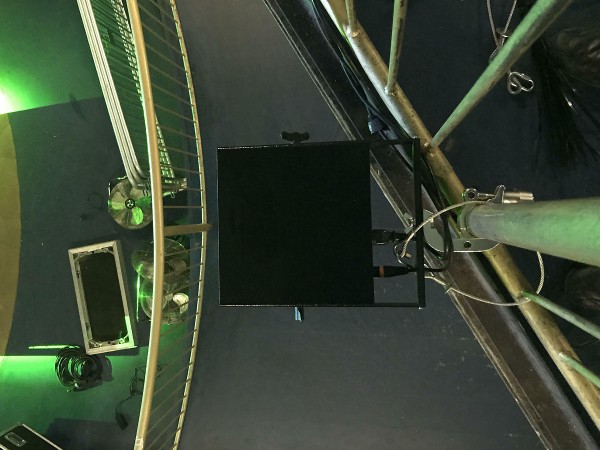

- On Location mit Truss Klemme und Stahlseil-Safety
Die Bank ist eine Miniaturausführung der 8-Kanal Beambox, hier gibt es weitere Details: viewtopic.php?f=43&t=57714
Hier sind 2 spannende Videos vom Betrieb:
https://www.youtube.com/watch?v=Tj9CsyQ84sU
https://www.youtube.com/watch?v=e9X-0iXGXjs
Have Fun !
LG
Mike
...
