Hi @ll,

es folgt ein weiterer Bericht für die Freunde von Old School Beamtables

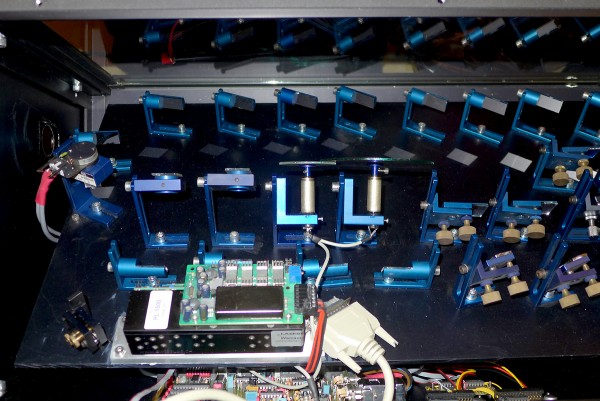

Diesmal habe ich eine Faserbank aus dem Hause "Omicron Laserage" auf den aktuellen Stand der Technik gebracht.
Omicron hat diese Faserbanken Ende der 90er Jahre meistens im Doppelpack verkauft, dazu gehörten noch 2 kleine XY Faserprojektoren mit CT-6800 Scannern, in meiner Bankversion ist kein XY Scannerpaar verbaut, es gab aber auch Banken, die sowie 8 Bank Effekte als auch ein Scannerpaar im Bankgehäuse eingebaut hatten.
Befeuert wurden die Anlagen ursprünglich mit einem 5-Watt Coherent Purelight Star oder Spectra Physics Chroma 5 Mischgas Weisslichtlaser, moduliert wurde mit einem Neos 8-Kanal PC-AOM, die einzelnen Banken/Scanner wurden mit schnellen GM20 Strahlschaltern ausgewählt. Damals hat so eine komplette Anlage mal mehr als 300.000 DM gekostet, was unter Berücksichtigung der Inflationsrate heute ungefähr 350.000 EUR entspricht - das waren noch goldene Zeiten der Discobranche

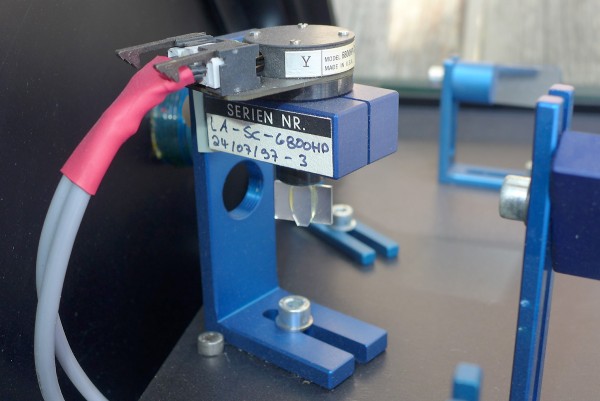

Eine Besonderheit dieser Bank ist, dass die 8 Bankeffekte nicht wie üblich mit Hubmagneten (Kuhnke), Schrittmotoren (STP8) oder Open-Loop Scannern (GM20) angesteuert werden, sondern durch einen einzelnen High-End CT-6800 Scanner ausgewählt werden.

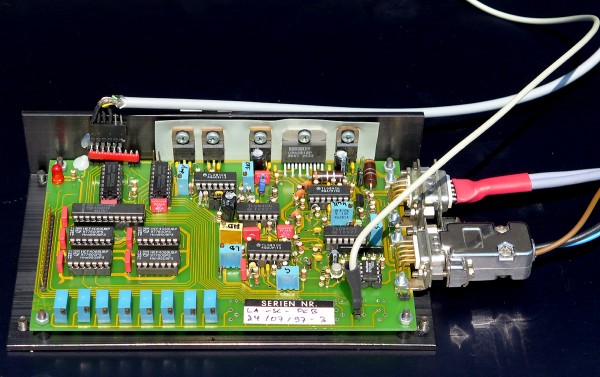

Dazu hat Omicron Laserage eigens eine Treiber/Multiplexerplatine entwickelt, das ist im Grunde ein einkanaliger CT-Treiber mit BCD TTL-Eingängen und 8 oder 16 Potis, um die einzelnen Spiegelpositionen einzustellen. Die Kombi Treiber/CT-Scanner dürfte preislich im Bereich >1.000 EUR liegen, also in dieser Hinsicht eher keinen Vorteil zu den Standardlösungen haben, dafür gibt es den Nachteil, dass immer nur 1 Bankeffekt gleichzeitig aktiv sein kann. Beim STP8 kann man bei Bedarf statt eines Spiegels auch einen Dichro oder Strahlteiler einsetzen, um mehrere Effekte gleichzeitig anzusteuern. Beim GM20 kann mann durch die analoge Technik sogar soft ein- und überblenden, was hier alles nicht geht.
Da ich alle meine Laserbanken nach dem Tarm/Pangolin DMX Standard ansteuere, musste die Omicron Laserbank natürlich ebenfalls auf die Tarm Kommandos hören können. Ich benutze meistens wegen der perfekten Audio Umsetzung einen LPS Controller (Lasercontrol VI oder Smart Line), den/die ich auf ArtNet und DMX Output umgebaut habe, alternativ werden die DMX Kommandos mit Dynamics oder Phoenix4 Live erzeugt.

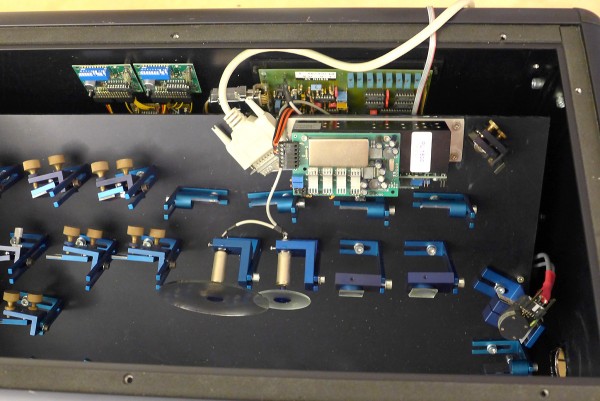

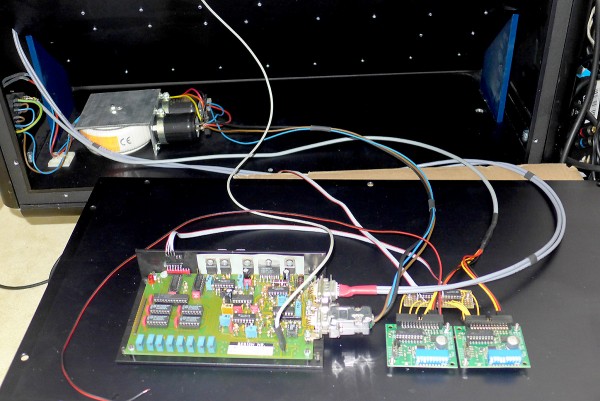

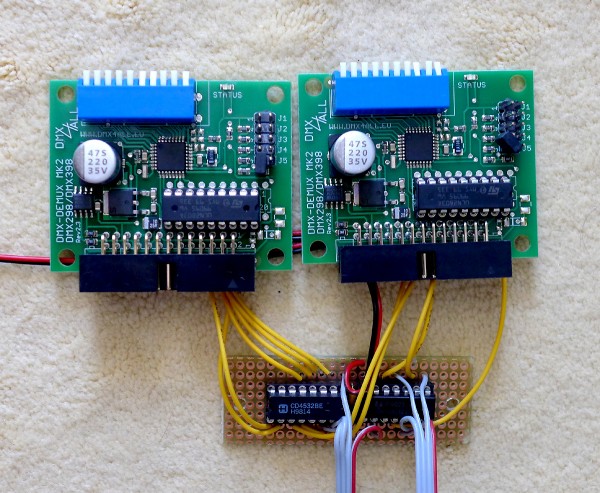

Für die DMX Dekodierung kommen mal wieder 2 DMX-Universal-Demux Mini von DMX4ALL zum Einsatz, nachgeschaltet ist ein 8 zu 3 BCD Prioritätsencoder CD4532 zur Erzeugung der BCD Signale für den Omicron CT-Treiber. Auf der Lochrasterplatte sitzt noch ein 74HC08 4fach AND Gate. Damit wird erreicht, dass die 3 RGB Farben nur dann durchgesteuert werden, wenn einer der 8 Bankeffekte ausgewählt wurde. Ich benutze nie die von DMX4ALL vorgesehenen Open Collector Ausgänge, sondern immer die (nicht invertierten) direkten Ausgänge vom Microcontroller.
Es werden 8 DMX Kanäle für die 8 Bankeffekte sowie 3 DMX Kanäle für RGB verwendet, somit lassen sich 7 Farben anwählen, nämlich: Rot, Grün, Blau, Gelb, Magenta, Cyan und natürlich Weiß.

Wenn die Omicron Laserbank via Netzwerk mit ArtNet angesteuert werden soll, benutze ich diese ArtNet zu DMX Adapter von DMX4ALL: http://www.shop.dmx4all.de/de/dmx4all-p ... fi-11.html

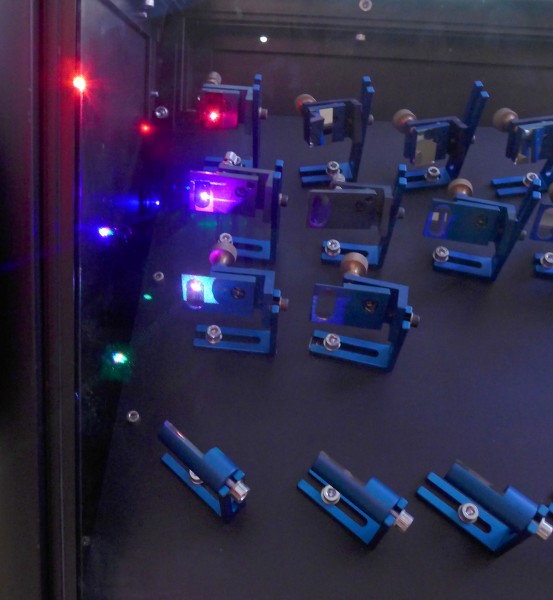

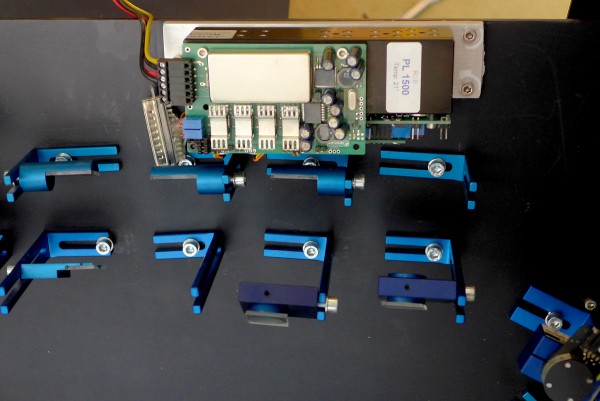

Das kohärente Licht wird jetzt mit einem SwissLas PL-1500 RGB Weisslicht-Modul erzeugt, die Leistung beträgt 350mW 640nm Rot, 500mW 532nm Grün und 450mW 445nm Blau bei 3mm Beamdurchmesser und 1mRad Divergenz (Vollwinkel).
Das Modul braucht aufgrund seiner massiven TEC Kühlung einen guten Wärmeübergang zur Grundplatte.

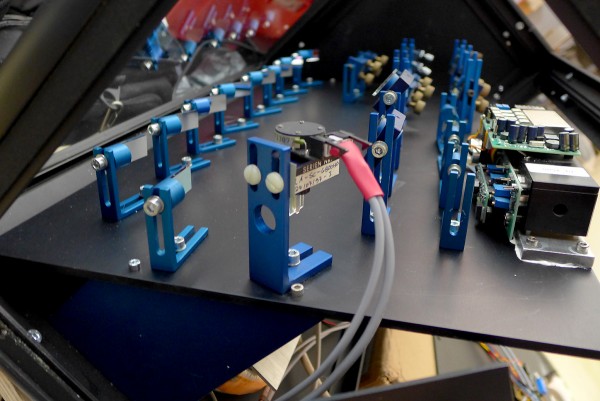

Eine weitere Besonderheit der Omicron Faserbank ist es, dass die Grundplatte nicht wie üblich horizontal eingebaut ist, sondern in einem Winkel von 45-Grad schräg im Gehäuse hängt.

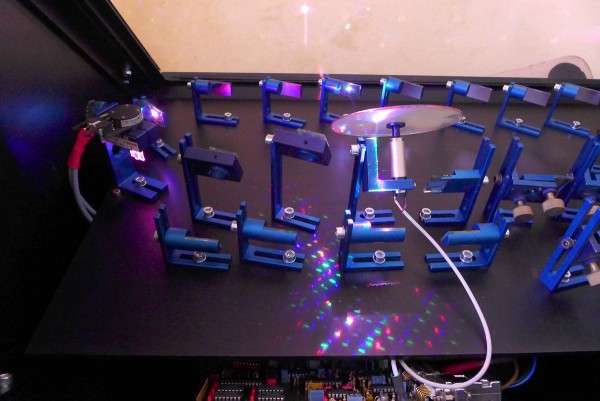

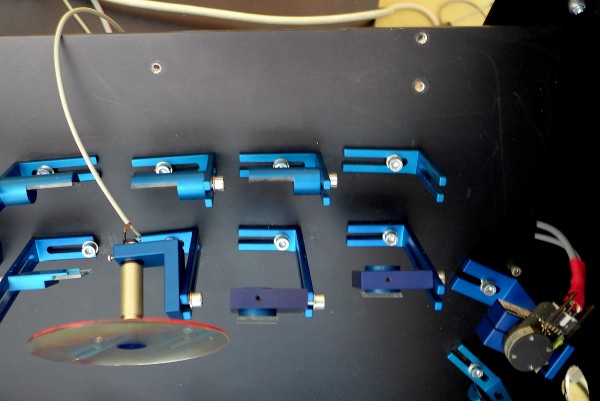

Im Original ist ein Machado Grating, ein festes Burst Grating und ein sehr einfaches rotierendes Burst/Line Grating verbaut, weiterhin sind 2 Doppelbeams in Weiß und 2 Dreifachbeams in Rot/Blau/Grün vorhanden.
Da ich zwei von den Faserbanken habe, habe ich den Motor aus der zweiten Bank mit einem Burst Grating von MediaLas bestückt, und zusammen mit dem Omicron Grating zum Doppel Art Effekt umgebaut. Durch die 2 Beampositionen kann man jetzt zwischen Burst/Line und DoppelArt wählen.

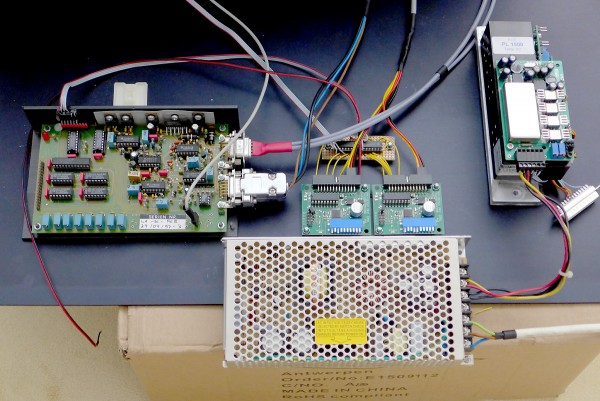

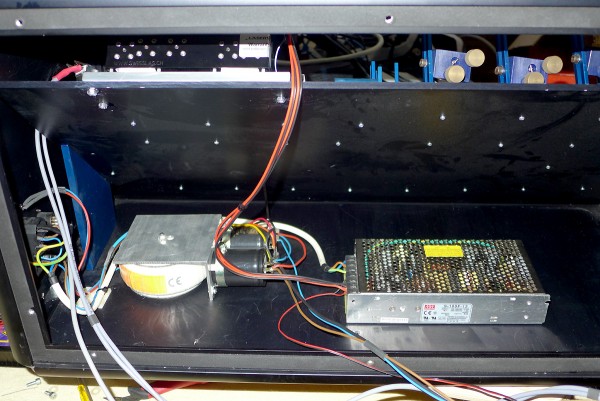

Für die Stromversorgung der zusätzlichen Komponenten sorgt ein Meanwell 12V/8.5A Schaltnetzteil, damit gibt es ausreichend Reserven für das Lasermodul und die Peltier Elemente, die zusammen ca. 6A benötigen. Hiermit werden auch die beiden DMX Decoder und die Anpassung versorgt.
Ich habe auf den Einbau eines Scannerpärchens bewusst verzichtet. Es müsste dafür Laserenergie von den Effekten für die Scanner abgezogen werden, oder sogar vollständig umgeschaltet werden. Moderne RGB Projektoren können das bei guten Strahldaten sehr viel besser, auch ist hier in der Regel eine notwendige Safety Schaltung nach DIN EN 60825-1 bereits integriert.

Die Mirogard Frontscheibe muss noch ca. 10cm hoch am unteren Rand mit schwarzer Folie beklebt werden, da der ungeblankte Strahl zwischen den Scanpositionen theoretisch im Millisekundenbereich austreten kann. Das ist besonders kritisch, da die Grundplatte ja um 45 Grad schräg eingebaut ist, und der Strahl trotz 2.70m Aufbauhöhe dann wirklich direkt ins Publikum strahlt. Keine Ahnung, wie der Club dafür damals eine TÜV Abnahme bekommen hat?!

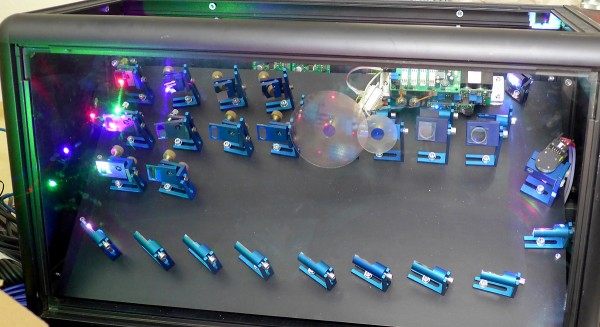

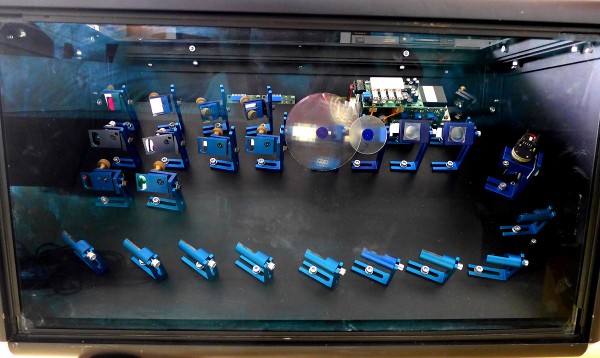

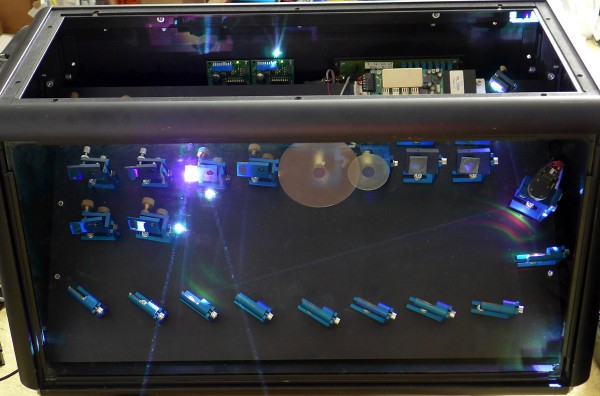

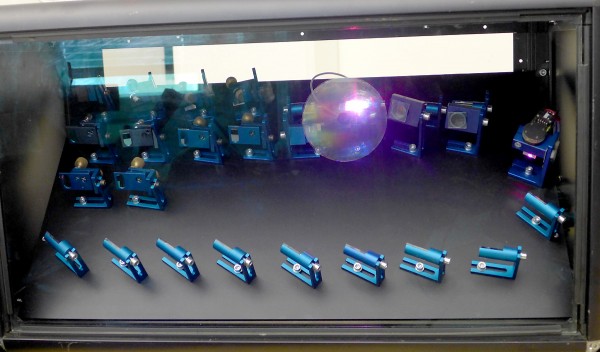

So sieht die Bank nach dem Umbau aus:
Die Laserbank ist mit ihrer Größe von 70x40x35cm und einem Gewicht von ca. 10-15Kg gut zu transportieren und leicht aufzuhängen. In Kombination mit ein paar Raumspiegeln und mit einem oder mehreren RGB Projektoren lassen sich perfekte Old School Effekte erzeugen.

Die Aufbauhöhe der Laserbank muss mindestens 2.70m über begehbaren Bereichen betragen. Die Strahlen nullter Ordnung (Mittelpunkt) der rotierenden Gratings sowie der horizontale Line Fächer des Machado Effekts dürfen 2.70m auch nicht unterschreiten !

Hier noch 2 kurze Videos vom Betrieb "im Trockenen":

https://www.youtube.com/watch?v=gyKT_wjEP8o

https://www.youtube.com/watch?v=A7WqgCFButg



LG
Mike



...

Hier ist das versprochene Video vom Live Betrieb:


https://www.youtube.com/watch?v=NMRRzNPyhOM
