hier mal wieder die Dokumentation eines meiner Old School Laserbank Projekte, das kurz vor der Fertigstellung steht.

Basis dafür ist eine große TARM Vario Tourbank, die im Original mit 2 Spectra Physics 171 Ar/Kr-Ion Weisslichtlasern je >10-Watt betrieben wurde.
Die Bank war mit 2 PCAOMs von A&A sowie 2 CT6800 Scannerpaaren bestückt und hatte noch 2 Faserauskoppler für 2 Satelliten.

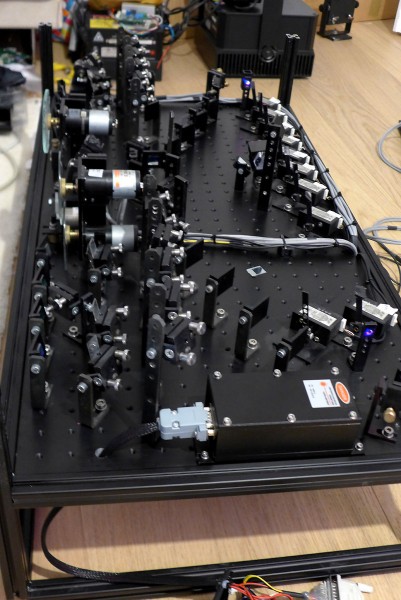

Da so ein "Monster" nicht gerade Wohnzimmertauglich ist, habe ich die 2m breite Bank bei gleicher Funktionalität auf ein Maß von 80 x 25 x 40cm geschrumpft.

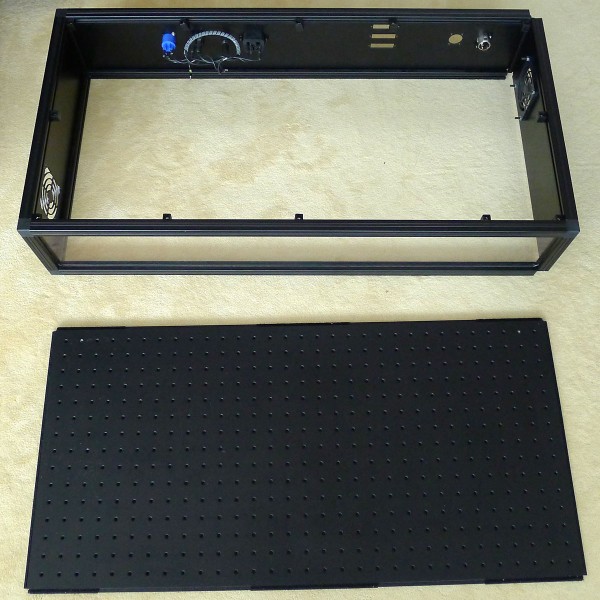

Das Gehäuse mit M5 Lochrasterplatte hatte ich von adminoli übernommen und später mit zusätzlichen ITEM Profilen um eine zweite Elektronikebene erweitert.

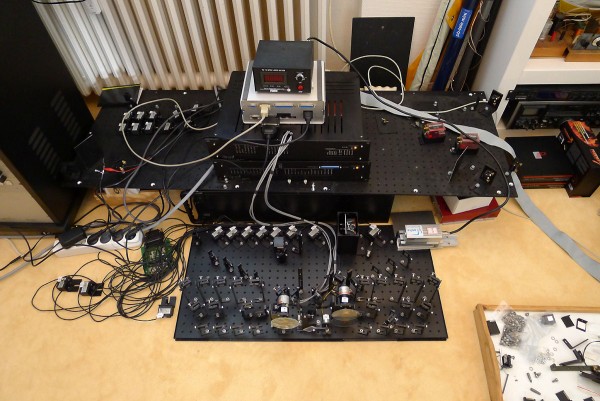

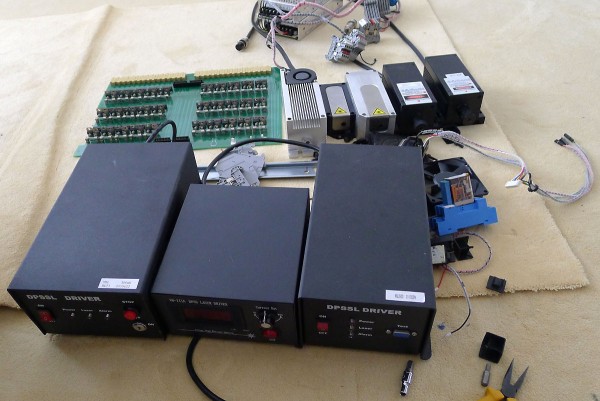

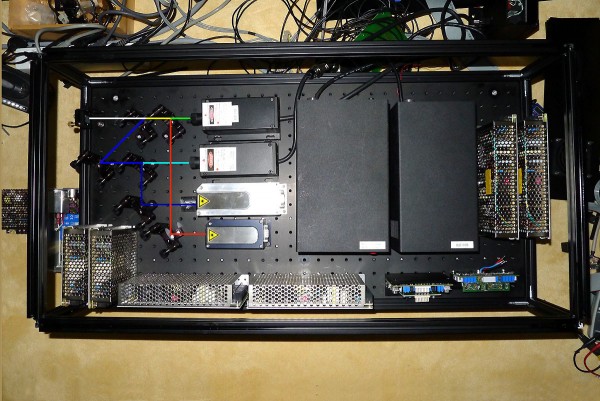

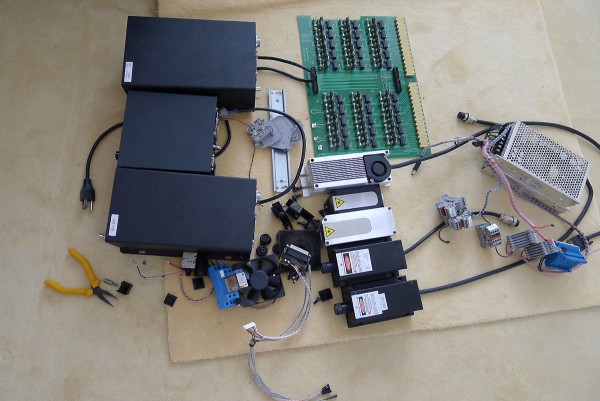

Dieses Projekt habe ich 2011 angefangen, dann aber erst mal 6 Jahre "ruhen" lassen. Ursprünglich war im Untergeschoss des Gehäuses mal der Einbau von drei DPSS (671nm, 473nm, 532nm) und zwei Diodenlasern (642nm, 445nm) geplant, es sollten auch alle TARM Treiber gegen moderne RayTrack Treiber getauscht werden, dazu ist es dann aber nicht mehr gekommen.

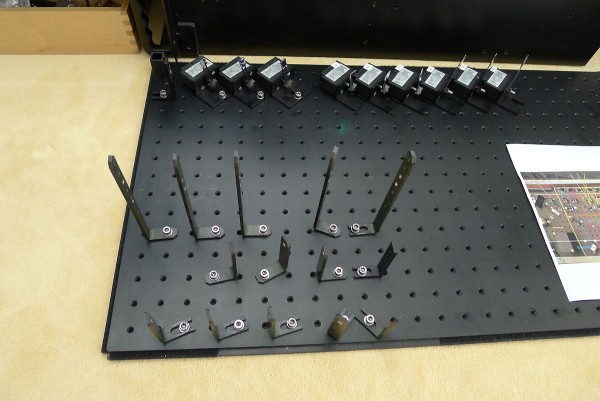

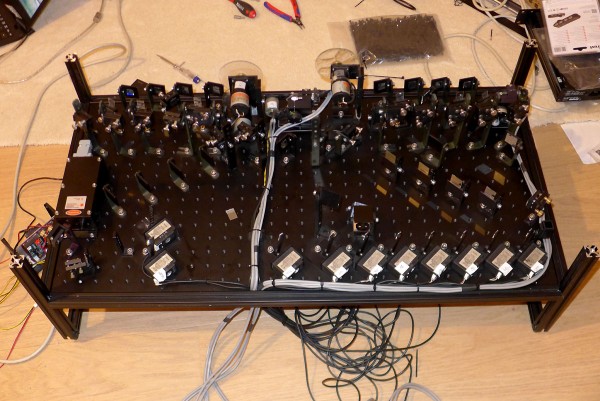

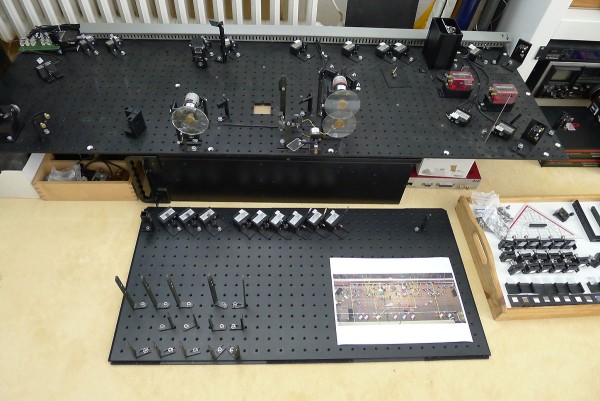

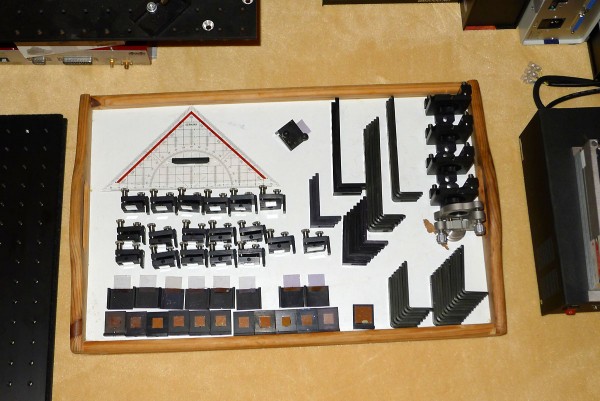

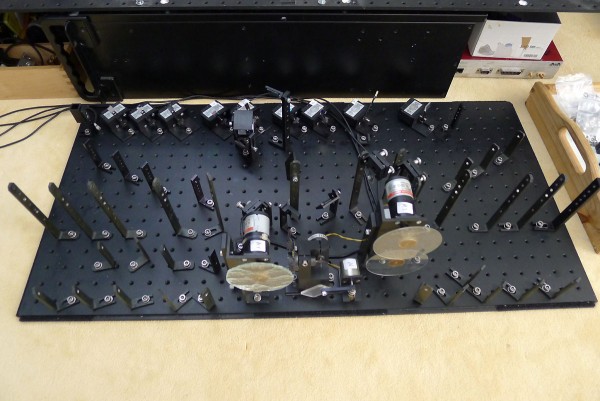

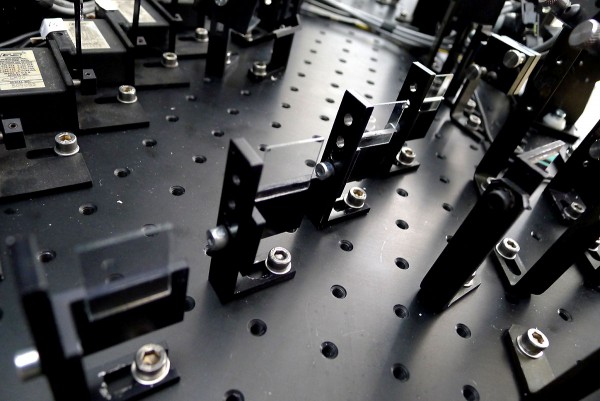

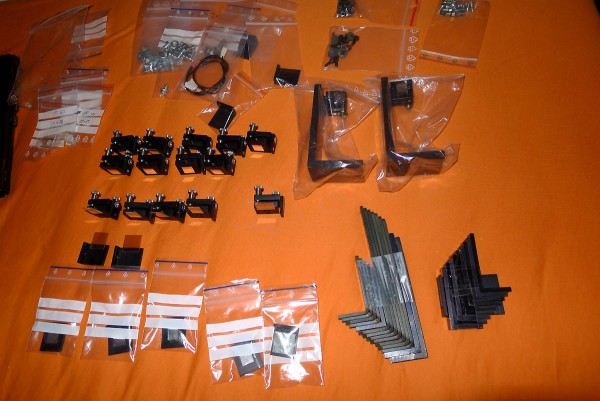

Aber fangen wir erst mal mit der Bestückung der Lochrasterplatte an.

...

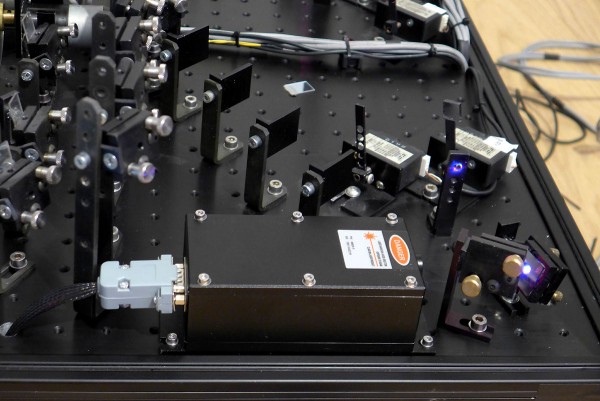

Jetzt habe ich das Projekt wieder herausgekramt und mit einem aktuellen Pure-Diodenmodul 445nm/520nm/638nm (SingleMode) ausgestattet.

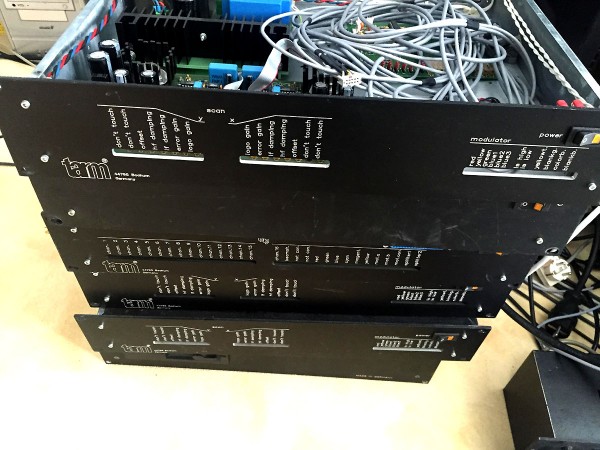

Da die großen DPSS Treiber entfallen, habe ich mich dazu entschlossen, die original TARM Treiber einzubauen, nur die Trafo-Netzteile werden durch Schaltnetzteile ersetzt.

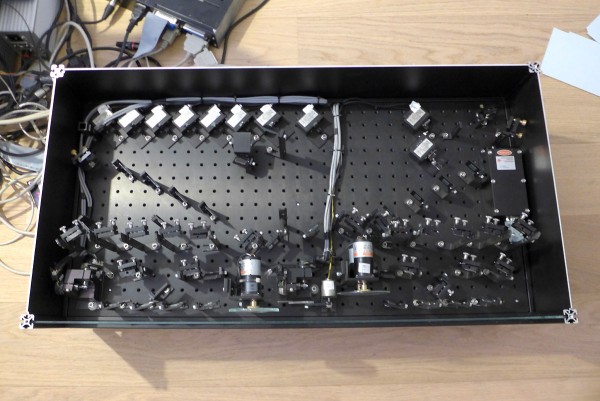

Die Laserbank besitzt insgesamt 10 Stück GM20 OpenLoop Scanner, die als "analoge" Strahlschalter fungieren, damit kann man den Laserbeam stufenlos faden.
Der original TARM Treiber kann insgesamt 27 GM20 Scanner/Strahlschalter sowie 3 Motorkanäle ansteuern. Für jeden Kanal lässt sich der Offset und das Gain separat einstellen.



TARM benutzt 7 verschiedene Kanälen für die Effekte und einen weiteren Kanal für externe Faserprojektoren, dieser Kanal 8 ist allerdings etwas tückisch, denn die ersten Laserbank Modelle haben die Faserauskopplung hinter der Colorbox im Hauptbeam platziert, die späteren Laserbanken und Kinoanlagen koppeln aber hinter dem AOM aus, wodurch Farbmodulation möglich war.

Ich löse das Problem, in dem ich zwei GM20 auf getrennten Kanälen für den CT6800 Satellitenscanner, der mit auf der Bank sitzt, per Spiegelschnitt einkoppele. Ich muss zwar zur Ansteuerung alle Shows neu codieren (Auswahl Fiber Typ Beam/AOM), das ist aber sowieso sinnvoll, da TARM zwei Standards hat, nämlich für Gaslaser: CMY, und Diodenlaser: RGB.
Zusätzlich kann man an der Bank auch noch zwei ILDA Projektoren anschließen, die ebenfalls nur auf den Satellitenkanal reagieren, und als "echte" Fiberrays betrieben werden können.

Die Effekte im Einzelnen sind:

1. Art-Effekt mit 2 Motoren, die gegensinnig laufen, es werden per Strahlteiler 2 Strahlen durch die drehenden Gratings geschickt.

2. Lumia, hier wird der Strahl vorher per Prisma in seine RGB Komponenten zerlegt. (Dieser Effekt fehlt in späteren Banken)

3. Machida 180-Grad.

4. 4-Beams 2L 2R II 360

5. 4-Beams 2L 2R X

6. 6-Beams 3L 3R

7. 2-Beams L R 180

8. Fiber (Typ: Beam oder AOM)


Die Ansteuerung der TARM (Gas-)Laserbanken erfolgt standardmäßig durch einen 9-Pol Stecker für die Scanner (RGB, XY, Blank, LS) und einem 37-Pol Stecker für die Bankeffekte, Farbauswahl der Beams und Motorsteuerung.
Diese beiden Anschlüsse sind bei mir intern vorhanden, werden dann aber auf ILDA und DMX umgesetzt. Die original TARM Shows spiele ich mit einem Vidal 3 Player ab, es sind beide Versionen (Keydesk 3 CMY und RGB) vorhanden.
Ich habe mir auch das Equipment gebaut, um eigene Vidal 3 Shows aufzuzeichnen (Input: ILDA+DMX) oder vom ZAP, Vidal 1 und Vidal 2 (Tascam DA88) zu konvertieren

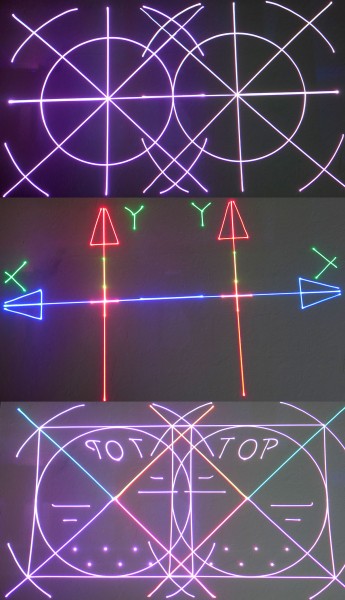

Hier sind die ersten YouTube Videos ohne Nebel und ohne RGB Farbmodulation:

https://www.youtube.com/watch?v=WOs6K9tTFas

https://www.youtube.com/watch?v=7j3ifSlgBMo


Weiter geht es diese Woche, wenn die bestellten schwarz eloxierten Bleche eintreffen, dann wird zuerst die komplette Elektronikebene auf ein Blech montiert und verkabelt.

...to be continued...



...

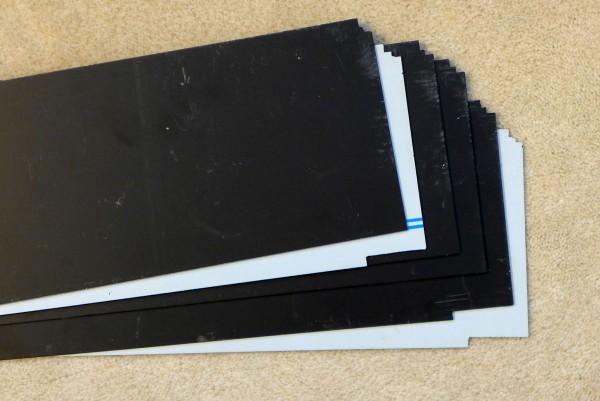

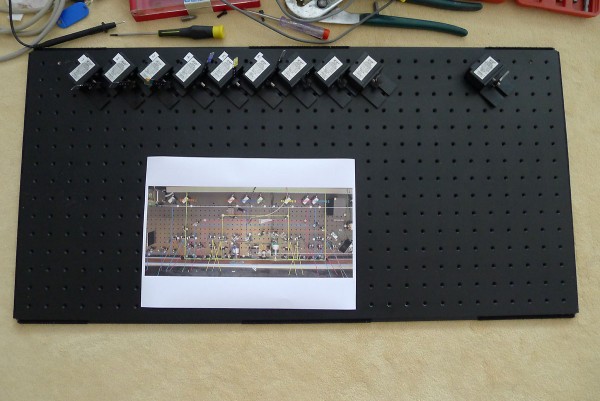

Heute kamen die eloxierten Bleche an, jetzt müssen sie nur noch gebohrt (und gesägt) werden.

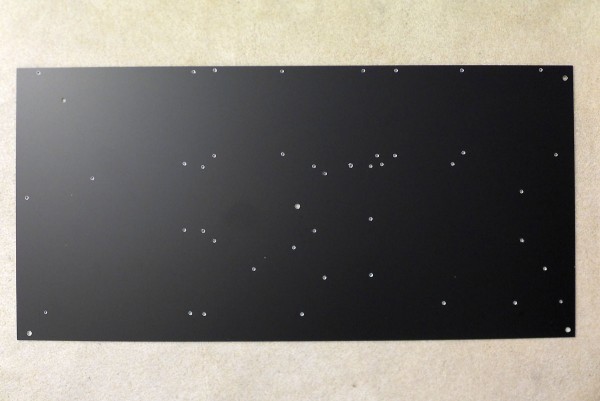

Kurz alles auf der Elektronikebene angezeichnet und schön händisch gebohrt, Ergebnis:

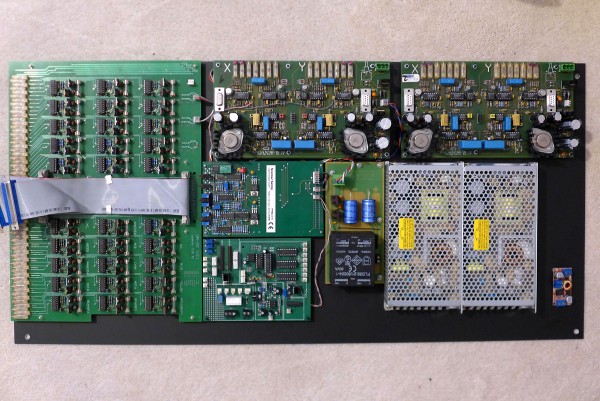

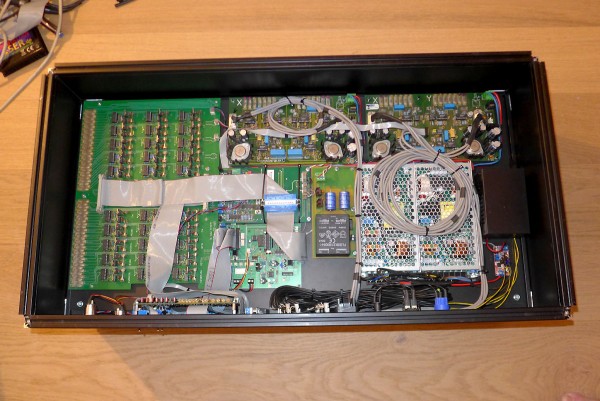

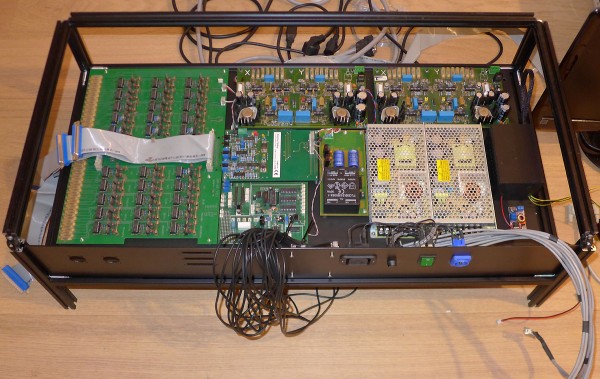

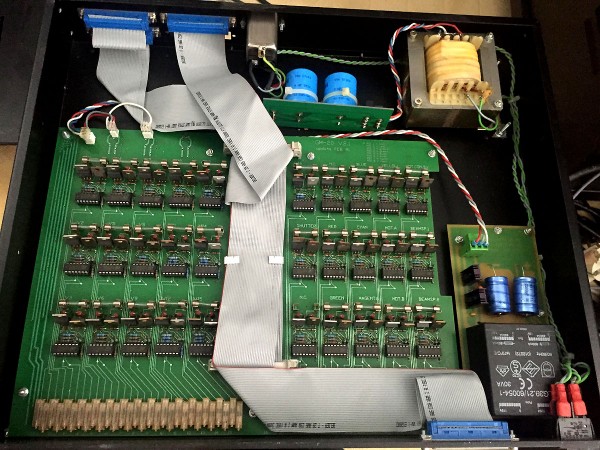

Jetzt noch alle Platinen mit Distanzstücken montieren...
...und schon mal provisorisch auf der Unterseite der Bank einbauen:

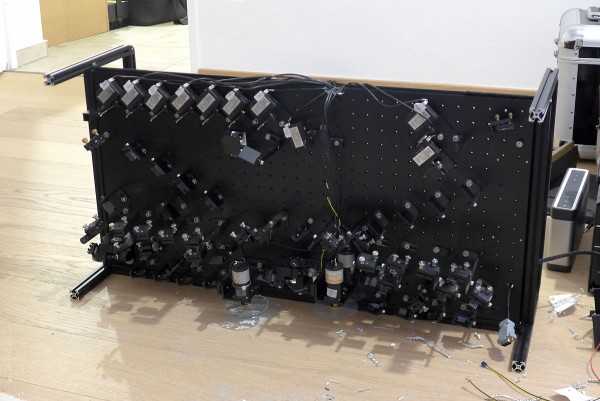

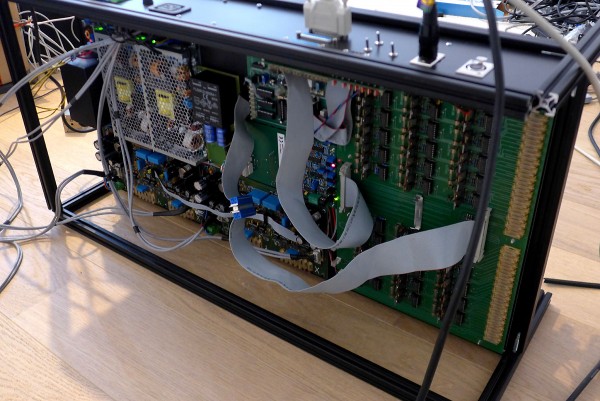

Und noch ein Blick auf die Rückwand von der Innenseite mit der Anschlußplatine für die GM20 Strahlschalter:

Fortsetzung folgt.


...

Heute bin ich schon wieder etwas weiter gekommen, erst mal die Ecken von den Alu Blechen mit der Stichsäge "angeknabbert", damit sie in die ITEM Profile passen:

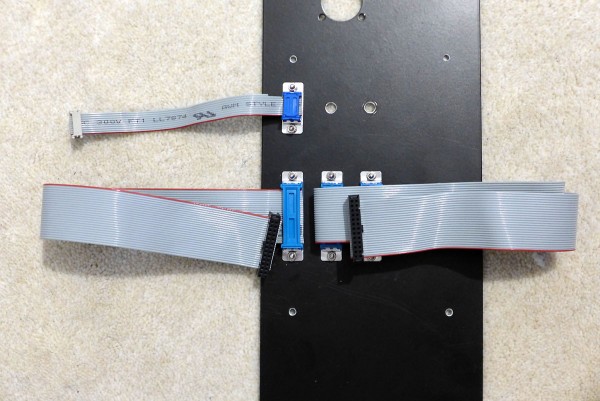

Dann die Kabel konfektioniert und die Sub-D Stecker eingepresst.

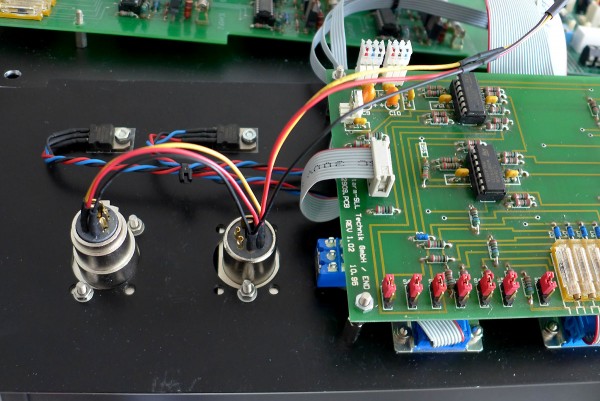

Jetzt ist noch der TARM Farbmischer und ein 9-Pol Eingang im TARM/Lasermedia Standard dazugekommen.

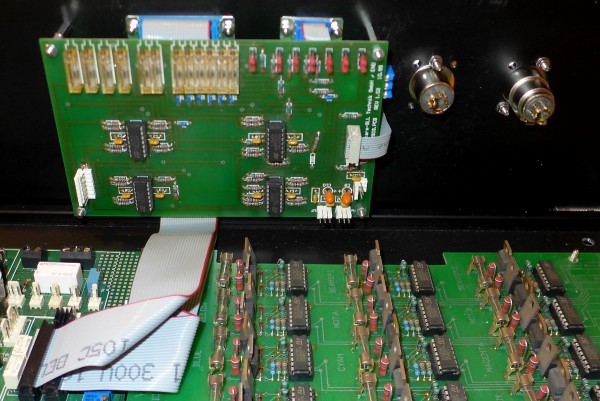

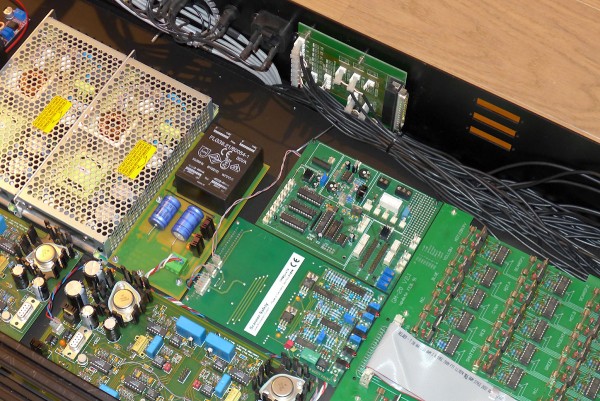

Die Platine passt bequem hinter die Anschlußbuchsen.

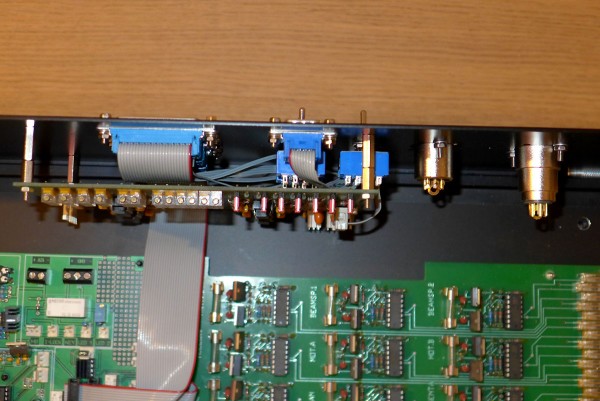

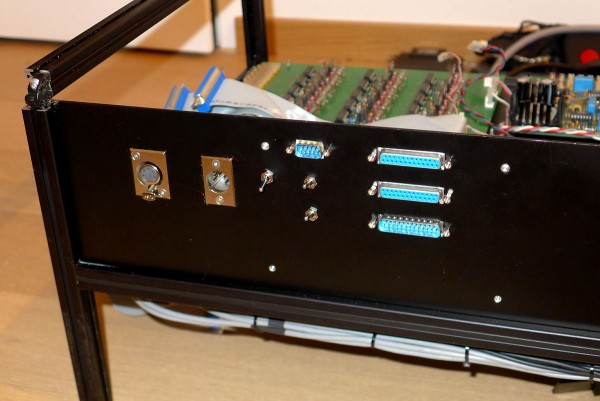

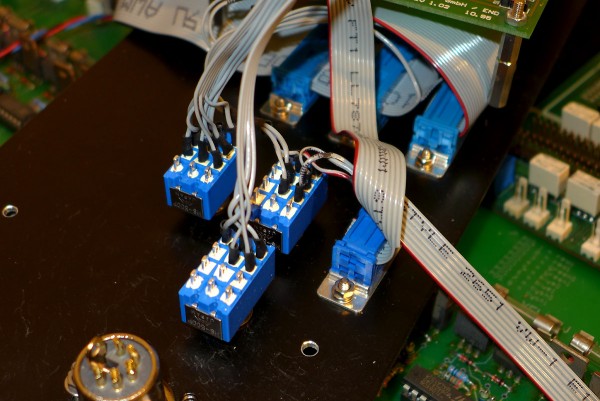

Hier die Rückwand mit DMX In/Out, ILDA In, ILDA Through, ILDA-Fiber Out und TARM/Lasermedia DB-9 In, sowie 3 zusätzlichen Schaltern, die ich noch dazugeplant habe um die Bank noch universeller anschließen zu können.
Mit dem einen Schalter kann man zwischen ILDA In und DB-9 In wählen, die DB-9 TARM Signale werden dabei invertiert, auf ILDA Pegel gebracht, und zusätzlich wird der Lasermedia Logoshutter ausgewertet, so kann man Showmaterial der ersten Stunde auf der Bank abspielen. Am ILDA Through Anschluß kann man das konvertierte Signal abnehmen, z.B. um es aufzuzeichnen, oder es mit einem aktuellen ILDA RGB-Projektor auszugeben.

Der nächste Schalter wandelt Cyan,- Magenta-, Yellow-Signale für die optische Bank in RGB um und verknüpft sie gleichzeitig mit den aktiven Beams, damit die Laserdioden nur in Betrieb sind, wenn auch Bankausgabe stattfindet. Somit lassen sich hier auch ältere Shows auf der Beamebene direkt auf der Bank wiedergeben.

Der dritte Schalter dient dazu, die beiden Kanäle Fiber und FiberAOM zu integrieren, dadurch wird eine Show immer automatisch korrekt abgespielt, egal ob sie für eine Bank mit Beam-Fiberausgang oder mit AOM-Fiberausgang vorgesehen ist.



...

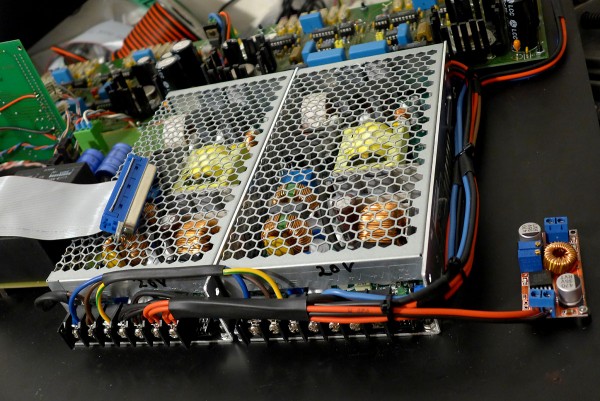

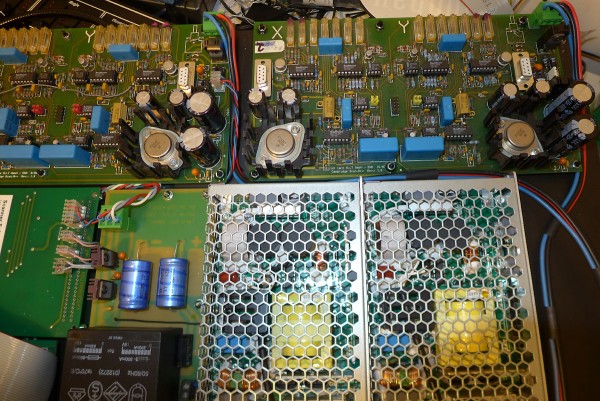

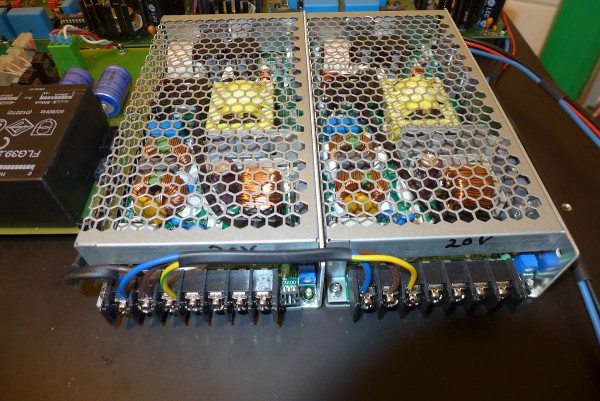

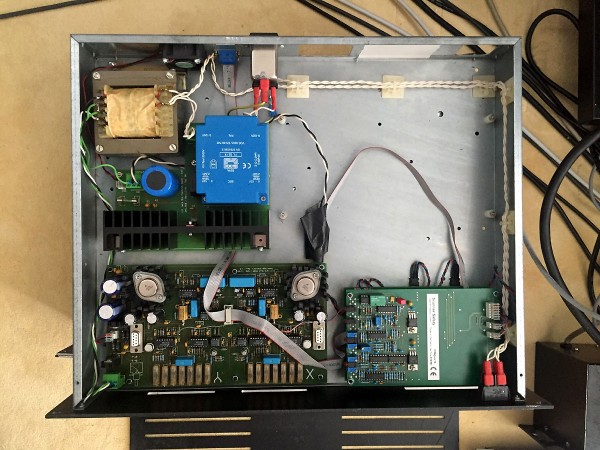

Kurzes Update: Heute sind die neuen Schaltnetzteile gekommen. Die ersten Netzteile, die mit 15V spezifiziert waren, ließen sich leider nur auf 17.5V "hochdrehen", das ist aber leider zu wenig für die 15V Spannungsregler auf den Treibern, die keine Low Drop Ausführung sind.
Jetzt habe ich 24V/200Watt Netzteile genommen, die lassen sich auf 20V/10A herunterregeln, was recht gut passt.
Dann gab es noch jede Menge Verkabelung zu machen...

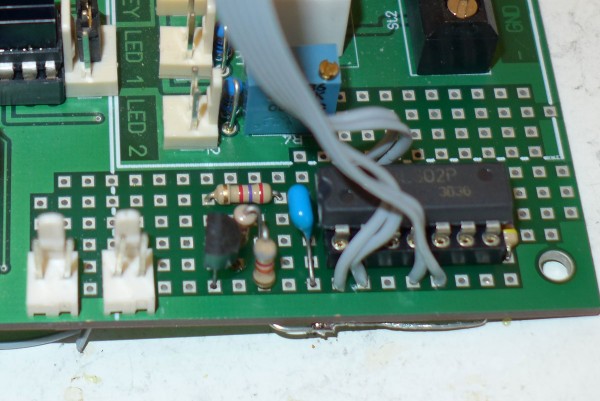

Und hier ist das NOR Gate um die CMY-Signale in RGB-Signale zu wandeln, die Schottky Dioden zur Beamabschaltung befinden sich auf der Unterseite der DMX Platine. Daneben ein "analoger" Inverter mit Transistor für das Fiber Signal.

...

Heute war wieder mal Sklavenarbeit angesagt: Kabel löten und anschließen...

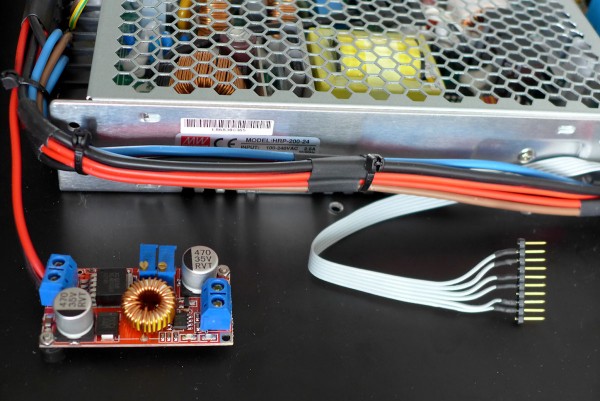

Der DC-DC Wandler und die Anschlüsse für das RGB Modul:

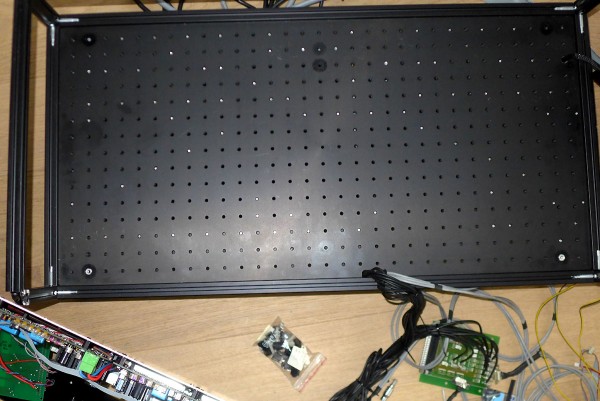

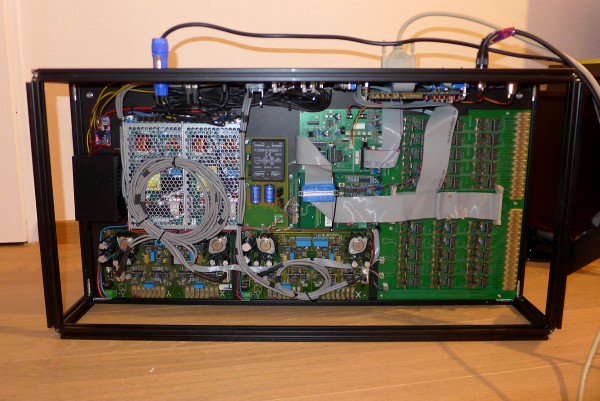

Die Unterseite der Bankplatte vor dem Einbau der Elektronikebene:

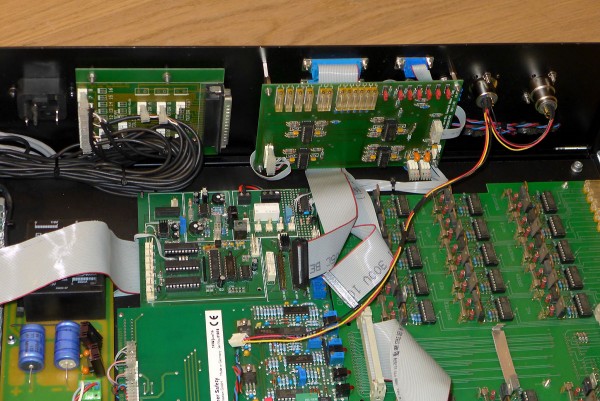

Die Rückwand Verkabelung, GM20 Verteilung, Farbmischer und die DMX Anschlüsse:

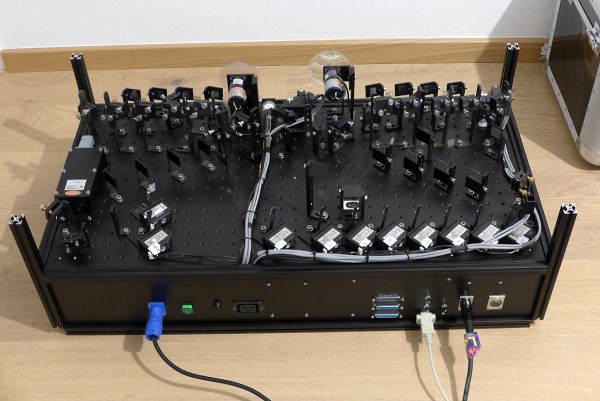

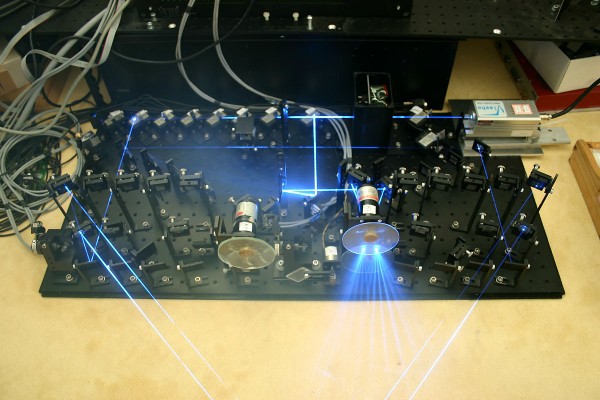

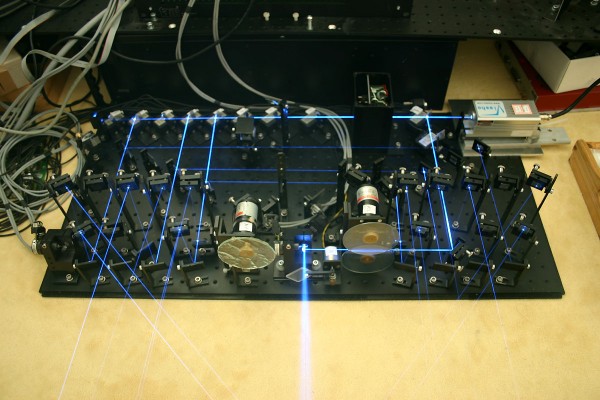

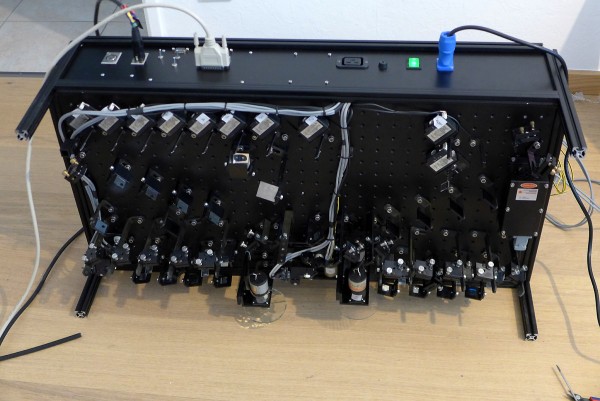

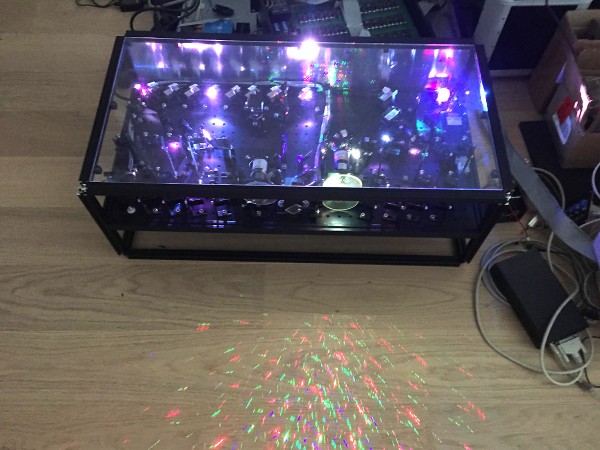

Die fast komplette Laserbank: Erste Tests unter Feuer
Noch ungeordnet...
... und fast serienreif
Die Rückwand ist schon mal fertig
Fortsetzung folgt...



...

Die TARM Treiber für die beiden CT6800 Scannerpaare mussten noch optimiert und auf gleiche Geometrie eingestellt werden.

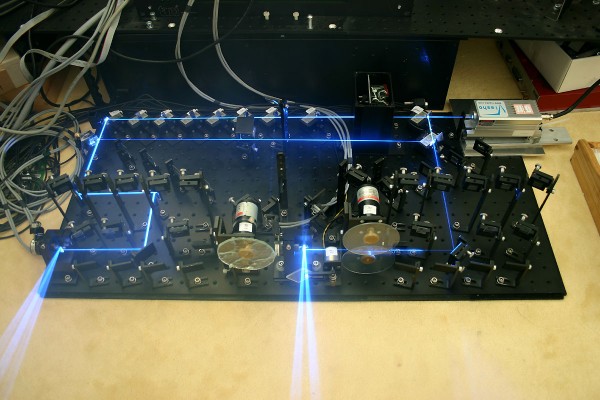

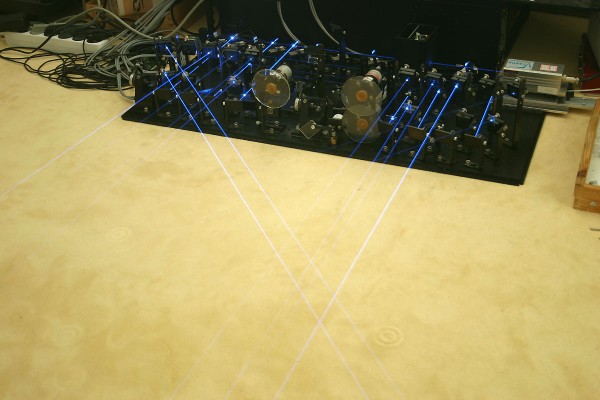

3D Laser gab es schon vor über 20 Jahren Unten sieht man das klappbare Burst Grating vor dem Hauptscanner, der Kreis darüber kommt vom ILDA Satelliten.

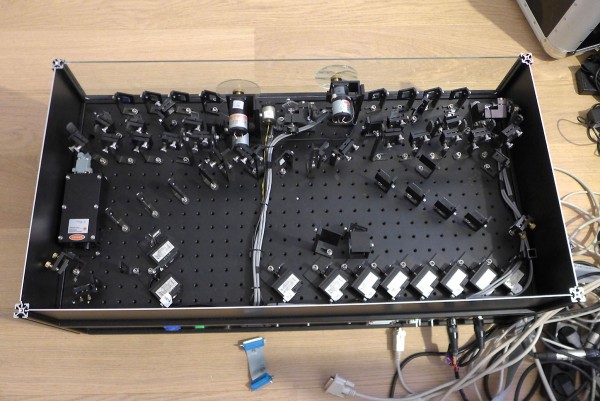

Jetzt müssen noch die eloxierten Alu Bleche und die entspiegelte Mirogard Scheibe in die ITEM Profile mit Kunststoff Einfassprofil eingepasst werden.

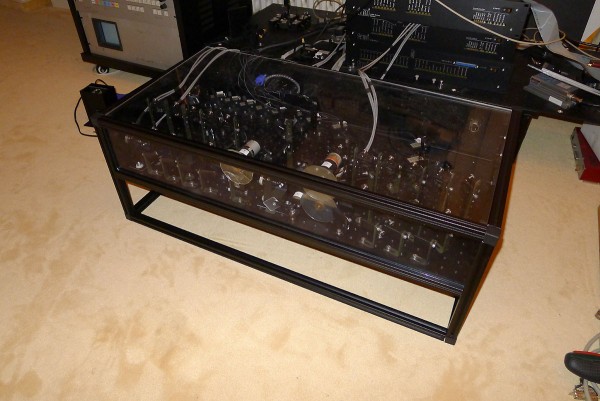

Der Deckel aus Acrylglas, damit man auch sehen kann, was in der Bank passiert, natürlich auf 2.7m TÜV Höhe

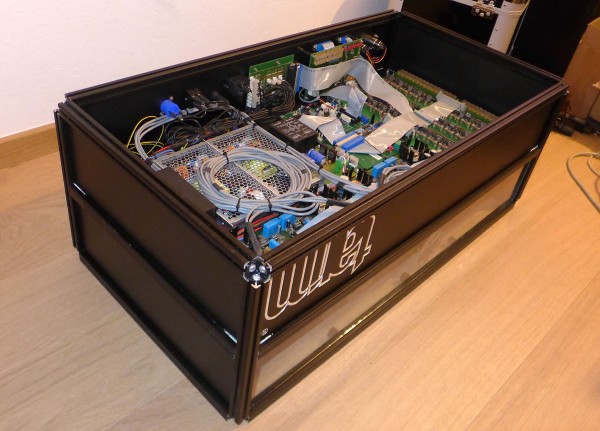

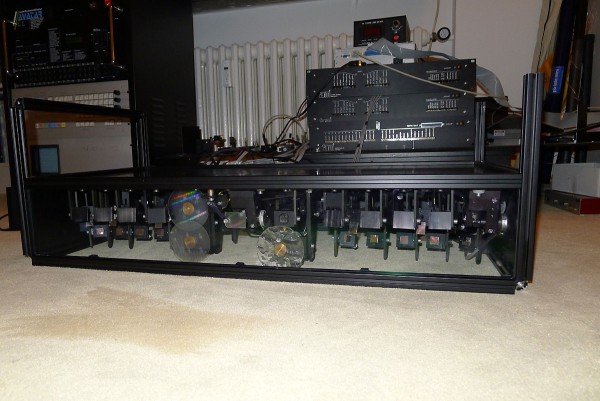

Noch ein paar Blicke in den "Motorraum".

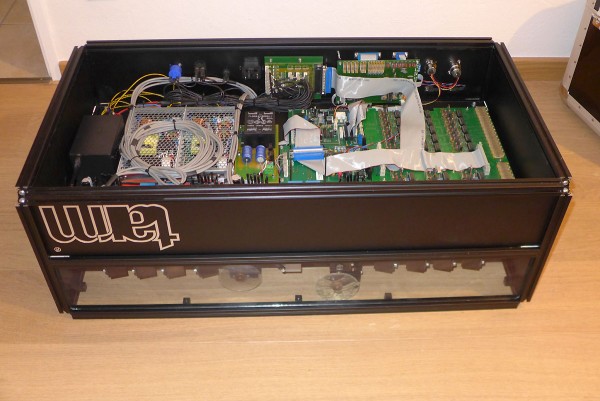

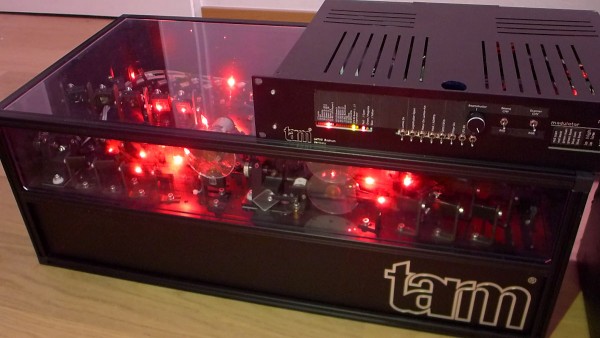

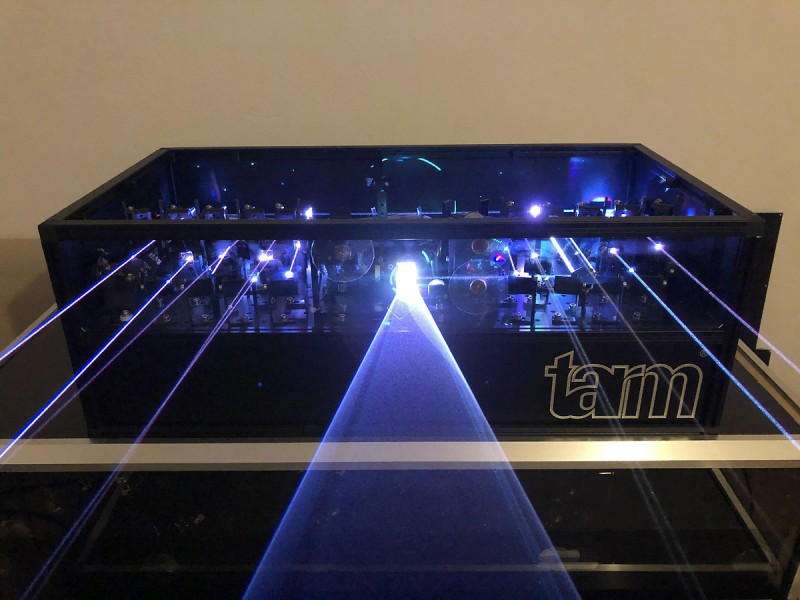

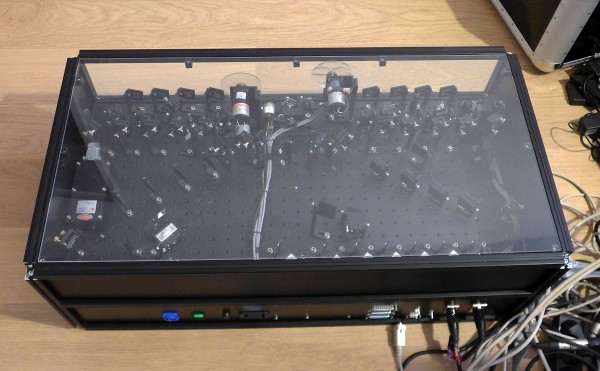

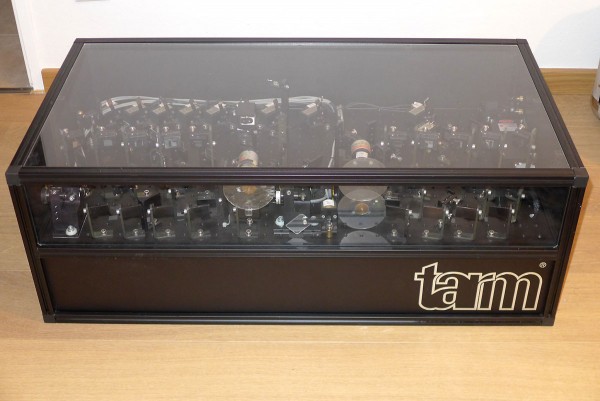

Und das fertige "Produkt".

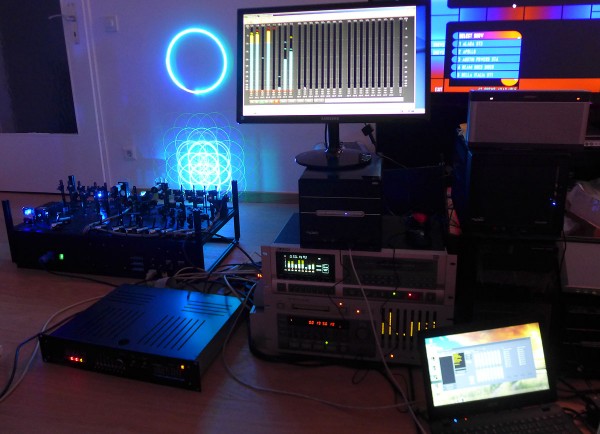

Hier mit dem passenden ILDA/DMX Converter.

Jetzt muss der ILDA Anschluß noch einen Differentialeingang bekommen, die Videos im Betrieb mit Nebel fehlen auch noch.


...
