Coherent Star IIc / Tarm Vario = Nice Pics!
Hi @ll,
hier mal ein paar Bilder von meiner Vintage Tarm Vario Laserbank bestückt mit einem Argon/Krypton Ionen Laser Coherent Star IIc LD/R, also die Low Divergence Version mit einem höheren Rot-Anteil.
Der Laser liefert 9 Farblinien und benötigt neben 8.5 Liter Kühlwasser
pro Minute auch noch ca. 18KW 380/400V Drehstrom (32A). Dafür bekommt
man dann ca. 5 Watt Lichtleistung bei besten Strahldaten im Bereich von
0.9mRad.
Die Anlage aus einer der letzten Produktionsserien hat 2 Grating Effekte, nämlich Doppel-Art und Machado, in früheren Versionen war auch noch ein Lumia-Effekt mit Prisma eingebaut. Weiterhin gibt es 4 Beameffekte für Raumspiegel und Raumgratings (Burst, Line). Im Einzelnen sind das 2x2=4 X-Strahlen, 2x2=4 V-Strahlen, 2x3=6 Strahlen und 2x1=2 Strahlen.
Auf der Bank sind 5 Faserauskoppler (3x Präzisionskoppler Laserconnection Berlin) vorhanden, ein Faser führt zu einem Fiberray Satelliten mit voller Energie, 2 weitere Fiberrays teilen sich die Leistung zu je 1/3 mit dem Laserbank Scanner. Die Effekte lassen sich - wie auch alle anderen Bank-Effekte - per GM20 Open Loop Strahlschalter/Scanner von General Scanning beliebig schalten und faden. Zwei weitere Faserkoppler dienen zum Ansteuern von 2 Doppel-Art Effektprojektoren.
Diese Anlagen werden mit ca. 16 Raumspiegeln und 2 Burst- sowie 2 Lineraumgratings ausgeliefert, diese werden dann überall im Club auf mind. 2.70m Höhe installiert.
Die Farben der Bankeffekte werden mit einer ColorBox ausgewählt, dort sind weitere drei GM20 Strahlschalter zur substraktiven Farbmischung mit Cyan, Magenta und Gelb vorhanden, womit man alle 7 TTL Farben, also Weiß, Rot, Grün, Blau, Gelb, Magenta und Cyan ansteuern kann.
Für die Scanner wird die Farbe mit einem temperaturkompensierten PC-AOM ausgewählt, bzw. moduliert.
Hier ein paar Links über PC-AOMs: http://laserfreak.net/forum/viewtopic.php?f=33&t=56894 http://laserfreak.net/forum/viewtopic.php?f=33&t=49731
Die Anlage wird wahlweise mit verschiedenen Controllern angesteuert, diese wurden speziell zur Laserbank von Tarm entwickelt und hergestellt, es wurde meistens kein PC benötigt, da die Controller Stand-Alone arbeiten.
1. Banksteuerung mit einem T1 Controller, Scanneransteuerung mit einem KeyDesk II Controller.
2. Komplettsteuerung mit einem T2 Controller mit Sipro für Bank- und Scannereffekte.
3. Ansteuerung mit einem Vidal 2 8-Spur Tape System (8mm Tape) für Kinos und komplette Shows.
4. HD-Player Ansteuerung mit Vidal 3 und/oder KeyDesk III mit Pangolin LD2000.
5. Ansteuerung mit einen Ascom 3D DSP.
6. Umbau auf ILDA/DMX, Ansteurung mit Standardsoftware.
Anbei ein paar Betriebsfotos.
Wie man sieht, hat die Laserbank sehr wenige Betriebsstunden, die Komponenten sehen aus wie neu, und haben fast kein Nebelfluid gesehen.
Die Anlage gehört zu meinem Sammelbestand, bei 180Kg Gesamtgewicht und dem benötigten Wasser- und Stromverbrauch sind die Teile nicht gerade portabel und wirtschaftlich
LG
Mike
more to come...
hier mal ein paar Bilder von meiner Vintage Tarm Vario Laserbank bestückt mit einem Argon/Krypton Ionen Laser Coherent Star IIc LD/R, also die Low Divergence Version mit einem höheren Rot-Anteil.

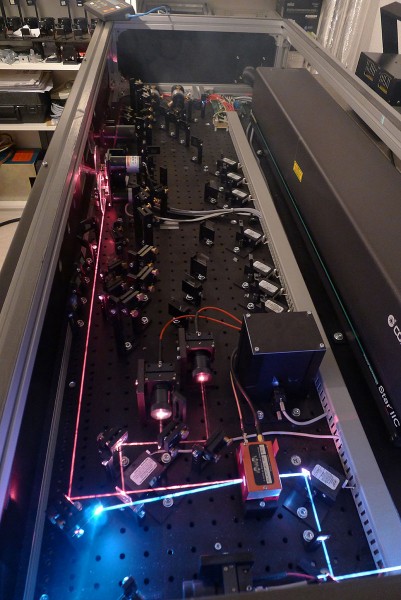

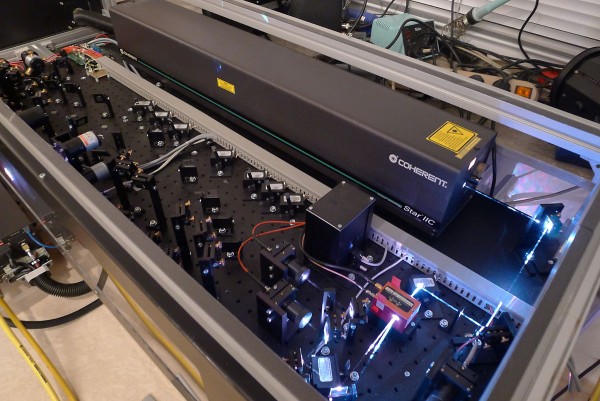

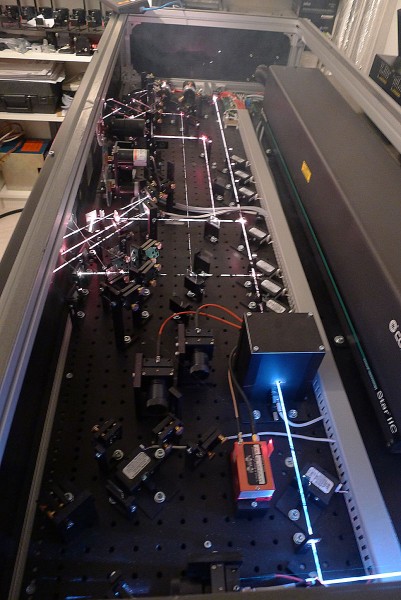

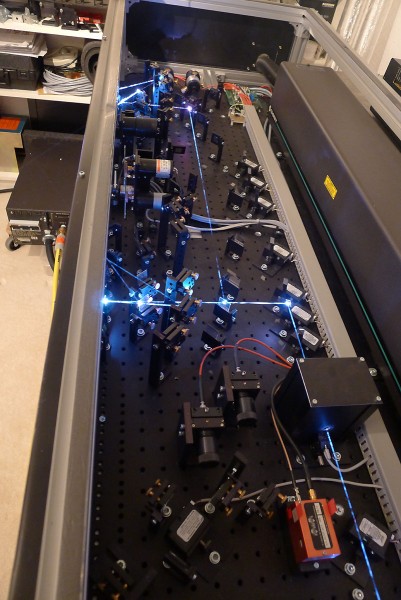

- Tarm Vario Laserbank mit dem Coherent Star IIc Ar/Kr-Ion Laser
Die Anlage aus einer der letzten Produktionsserien hat 2 Grating Effekte, nämlich Doppel-Art und Machado, in früheren Versionen war auch noch ein Lumia-Effekt mit Prisma eingebaut. Weiterhin gibt es 4 Beameffekte für Raumspiegel und Raumgratings (Burst, Line). Im Einzelnen sind das 2x2=4 X-Strahlen, 2x2=4 V-Strahlen, 2x3=6 Strahlen und 2x1=2 Strahlen.
Auf der Bank sind 5 Faserauskoppler (3x Präzisionskoppler Laserconnection Berlin) vorhanden, ein Faser führt zu einem Fiberray Satelliten mit voller Energie, 2 weitere Fiberrays teilen sich die Leistung zu je 1/3 mit dem Laserbank Scanner. Die Effekte lassen sich - wie auch alle anderen Bank-Effekte - per GM20 Open Loop Strahlschalter/Scanner von General Scanning beliebig schalten und faden. Zwei weitere Faserkoppler dienen zum Ansteuern von 2 Doppel-Art Effektprojektoren.
Diese Anlagen werden mit ca. 16 Raumspiegeln und 2 Burst- sowie 2 Lineraumgratings ausgeliefert, diese werden dann überall im Club auf mind. 2.70m Höhe installiert.
Die Farben der Bankeffekte werden mit einer ColorBox ausgewählt, dort sind weitere drei GM20 Strahlschalter zur substraktiven Farbmischung mit Cyan, Magenta und Gelb vorhanden, womit man alle 7 TTL Farben, also Weiß, Rot, Grün, Blau, Gelb, Magenta und Cyan ansteuern kann.
Für die Scanner wird die Farbe mit einem temperaturkompensierten PC-AOM ausgewählt, bzw. moduliert.
Hier ein paar Links über PC-AOMs: http://laserfreak.net/forum/viewtopic.php?f=33&t=56894 http://laserfreak.net/forum/viewtopic.php?f=33&t=49731
Die Anlage wird wahlweise mit verschiedenen Controllern angesteuert, diese wurden speziell zur Laserbank von Tarm entwickelt und hergestellt, es wurde meistens kein PC benötigt, da die Controller Stand-Alone arbeiten.
1. Banksteuerung mit einem T1 Controller, Scanneransteuerung mit einem KeyDesk II Controller.
2. Komplettsteuerung mit einem T2 Controller mit Sipro für Bank- und Scannereffekte.
3. Ansteuerung mit einem Vidal 2 8-Spur Tape System (8mm Tape) für Kinos und komplette Shows.
4. HD-Player Ansteuerung mit Vidal 3 und/oder KeyDesk III mit Pangolin LD2000.
5. Ansteuerung mit einen Ascom 3D DSP.
6. Umbau auf ILDA/DMX, Ansteurung mit Standardsoftware.
Anbei ein paar Betriebsfotos.
Wie man sieht, hat die Laserbank sehr wenige Betriebsstunden, die Komponenten sehen aus wie neu, und haben fast kein Nebelfluid gesehen.
Die Anlage gehört zu meinem Sammelbestand, bei 180Kg Gesamtgewicht und dem benötigten Wasser- und Stromverbrauch sind die Teile nicht gerade portabel und wirtschaftlich
LG
Mike

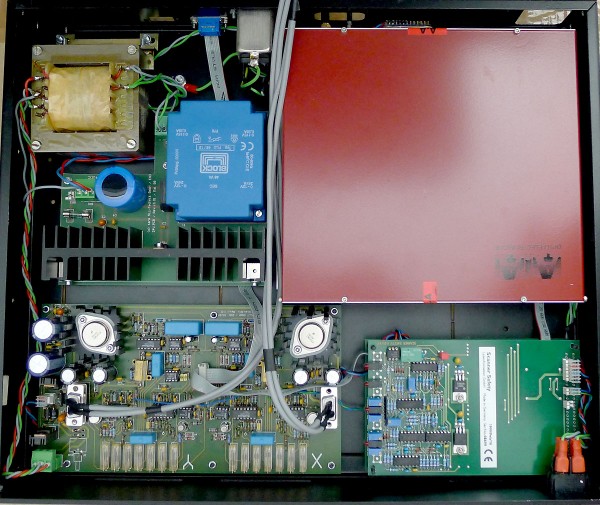

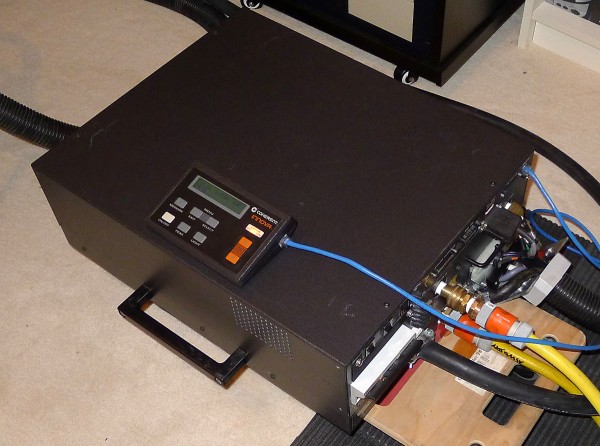

- Das Digital Netzteil mit Remote

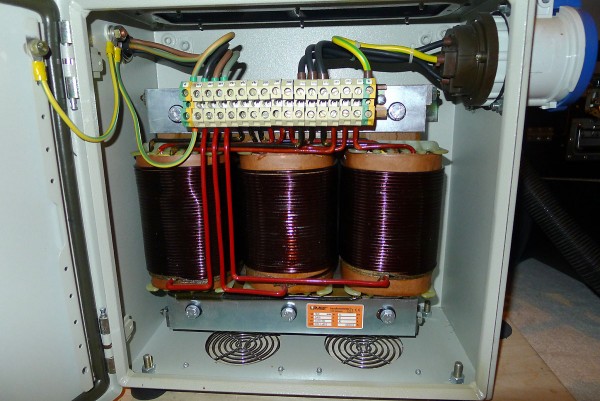

- Der 18KW Drehstromtrafo 3x380V -> 3x208V
- Das Wasserset mit Filter, Druckminderer und Magnetventil

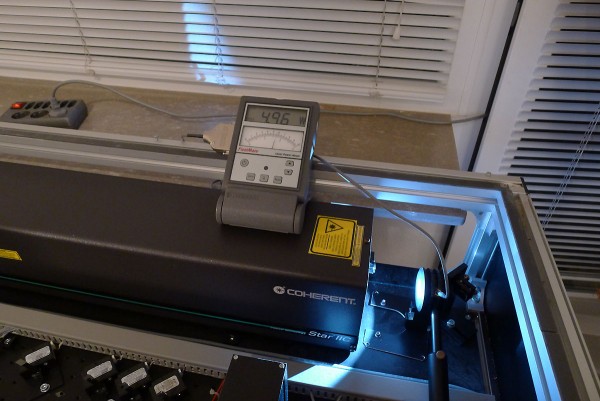

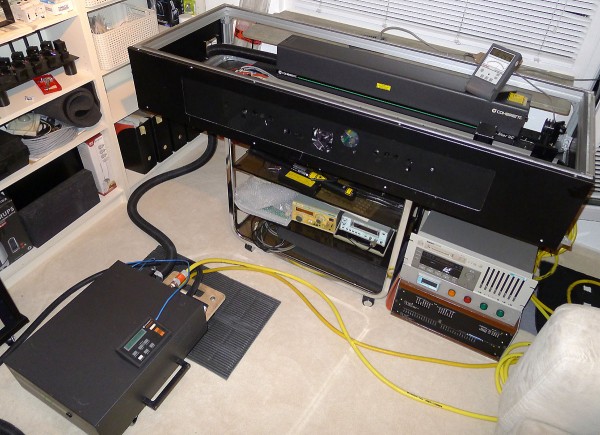

- 18KW In und "nur" 5W Out bei besten Strahldaten
- Eines von 3 Fiberrays
- Das Fiberray Save mit CT6800 und Sollinger Safety

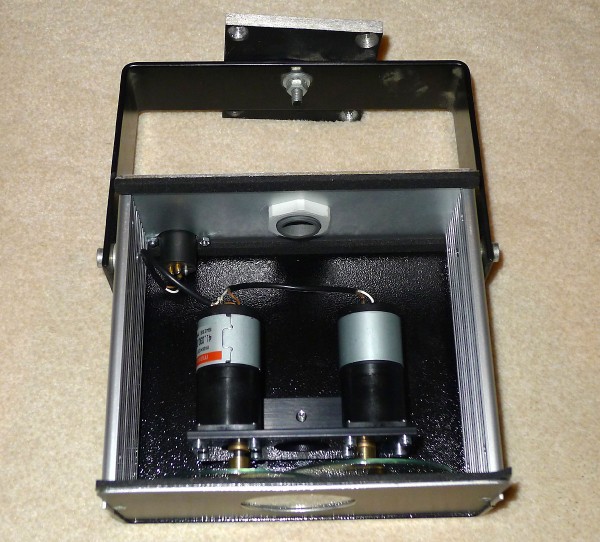

- Einer von 2 Doppel-Art Effektprojektoren

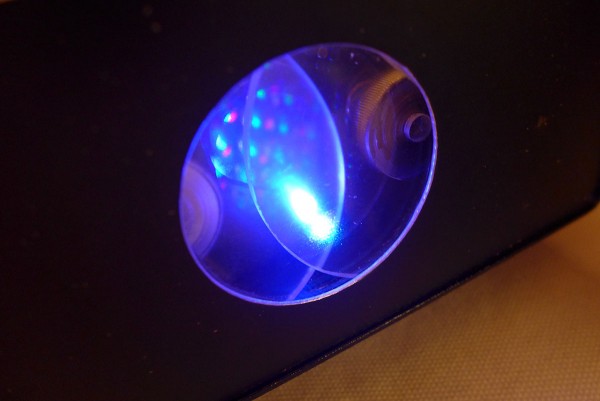

- Der Doppel-Art Effekt von innen
- Doppel-Art auf der Wand (Im Hintergrund ist eine andere Tarm Laserbank)

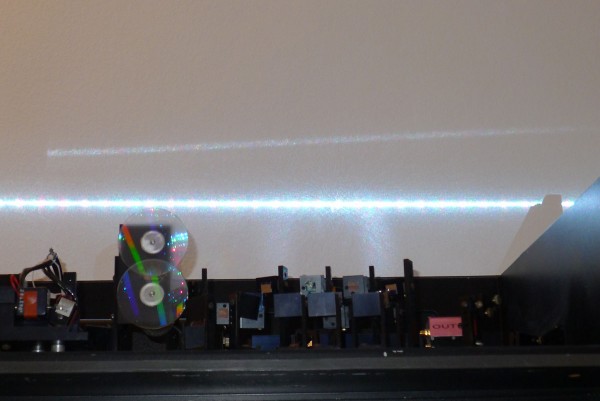

- Machado Grating auf der Wand

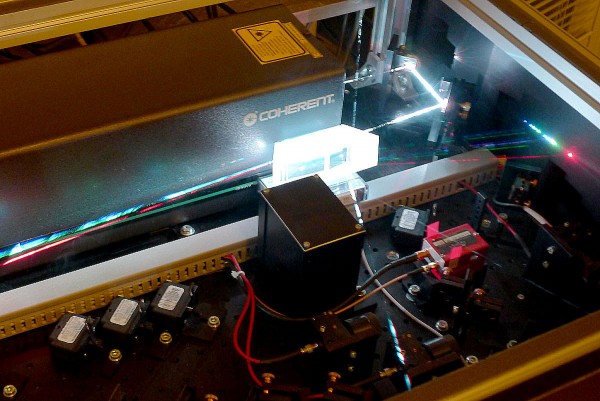

- Die 9 Farblinien des Star IIc

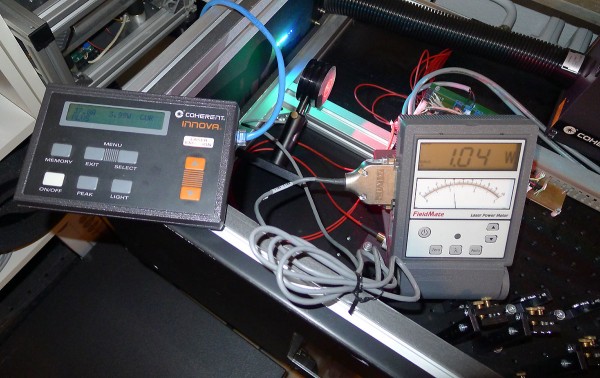

- Rotanteil 1W bei 4W RGB Output
- Rot auf dem Powermeter Messkopf

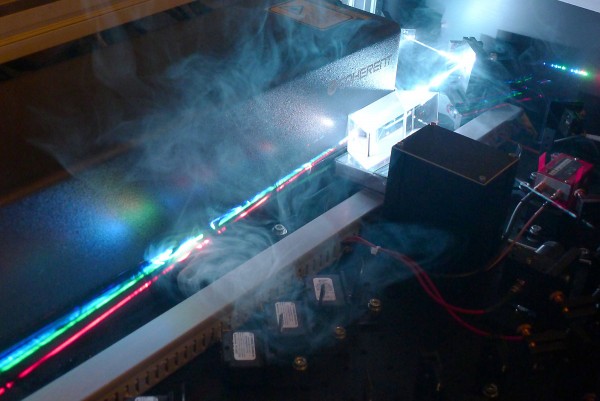

- Linientrennung durch Amici-Prisma zur RGB Messung
- Nochmal das Amici-Prisma

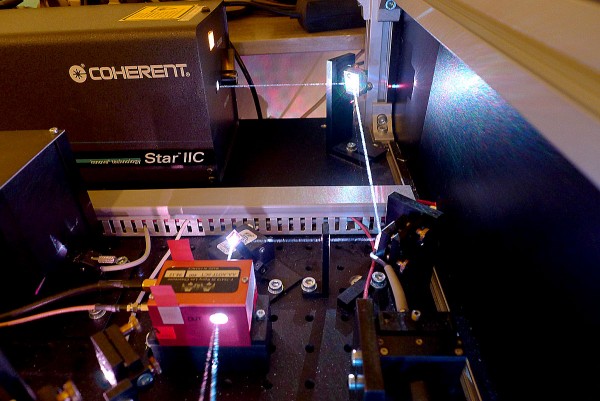

- Rechts der Abfallstrahl vom PC-AOM
- Oben ist der Nutzstrahl vom PC-AOM

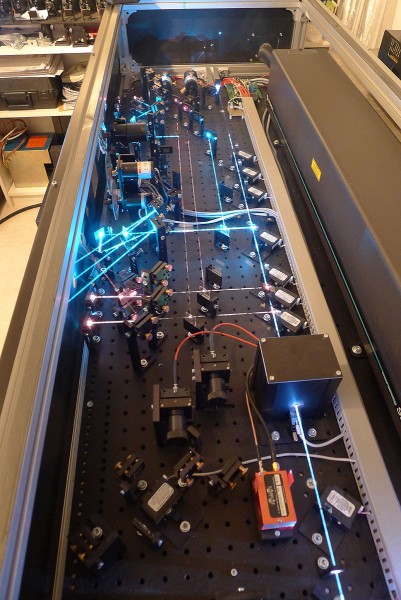

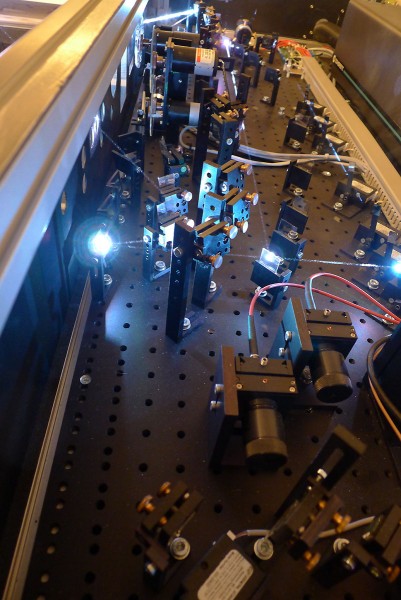

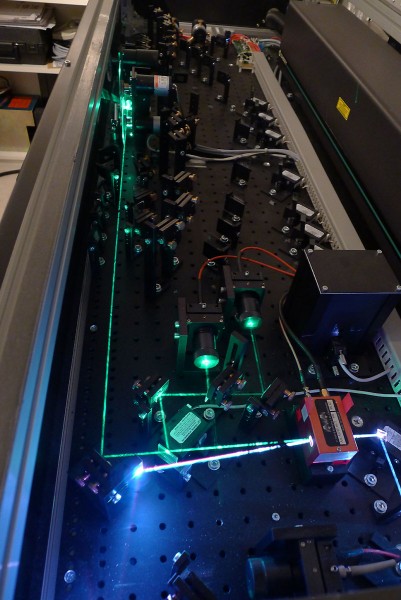

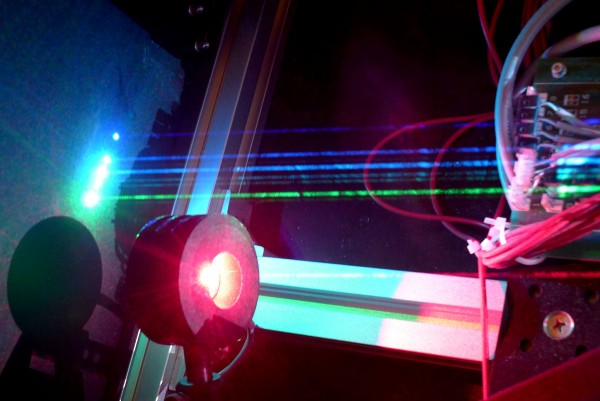

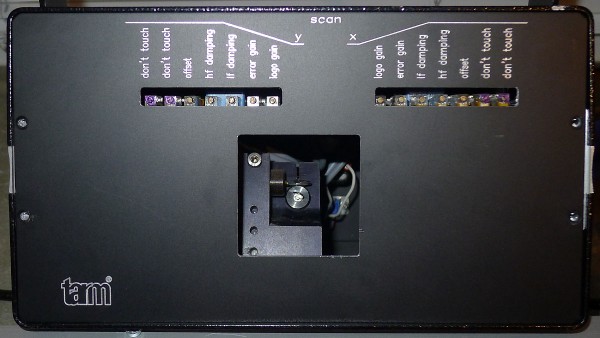

- Grün auf dem Bankscanner und 2 Faserauskopplern für die Fiberrays

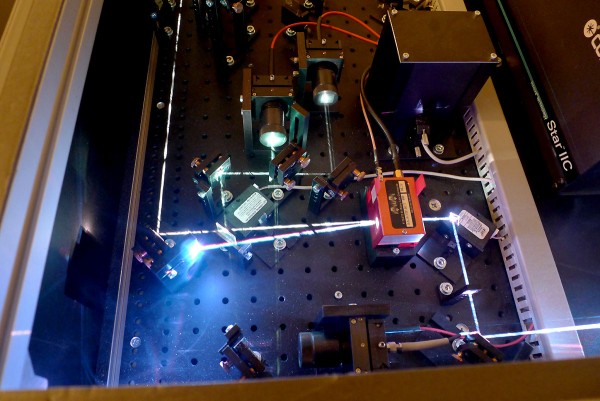

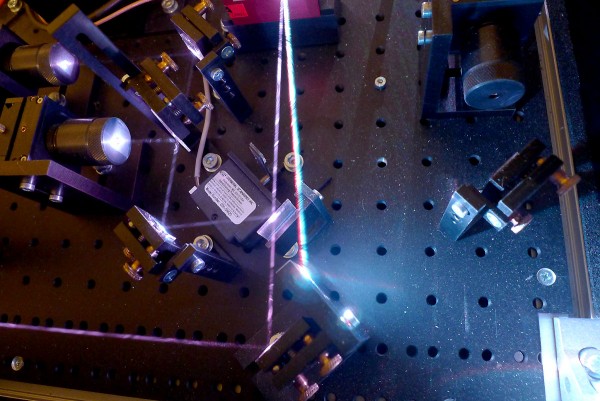

- Faserkoppler und AOM im Detail
- Der Beamshutter zur Überblendung Scanner / Effektbank, links daneben die ColorBox zur Effekt Farbauswahl
more to come...
-
mikesupi
- Beiträge: 1004
- Registriert: Do 15 Mär, 2007 3:58 pm
- Do you already have Laser-Equipment?: Ar-Ion, Ar/Kr-Ion, DPSS, Diode. All what Tarm has ever supplied.
- Wohnort: Frankfurt/Main
- Kontaktdaten:
Re: Coherent Star IIc / Tarm Vario = Nice Pics!
...und weiter gehts:
...
...
-
mikesupi
- Beiträge: 1004
- Registriert: Do 15 Mär, 2007 3:58 pm
- Do you already have Laser-Equipment?: Ar-Ion, Ar/Kr-Ion, DPSS, Diode. All what Tarm has ever supplied.
- Wohnort: Frankfurt/Main
- Kontaktdaten:
Re: Coherent Star IIc / Tarm Vario = Nice Pics!

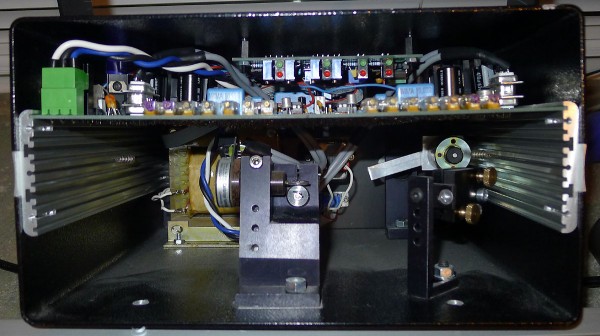

- PC-AOM, Farbmischer, CT-Treiber und Safety

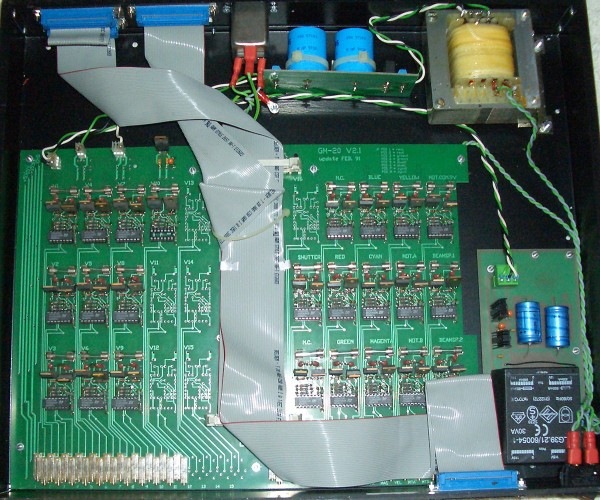

- GM-20 Treiber für die Strahlschalter

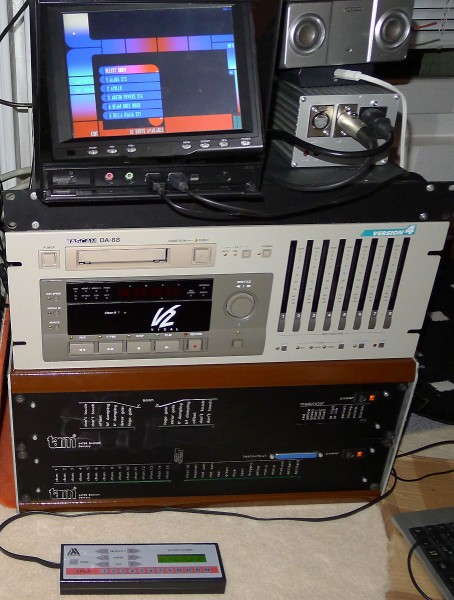

- Vidal III (HD-Player), DMX-Tarm Converter, Vidal II Tape, die beiden 19"-Treiber, A&A Remote
Hier sieht man nochmal die komplette Anlage von oben, links sind die beiden Fasereinkoppler für die kleinen Effektprojektoren gut zu erkennen:

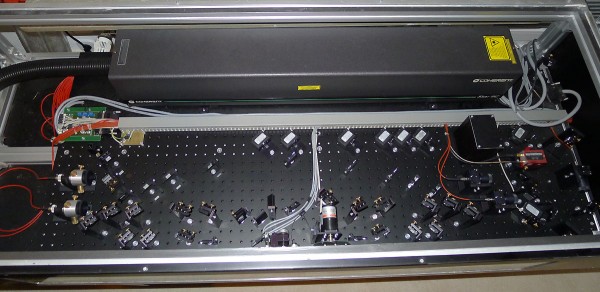

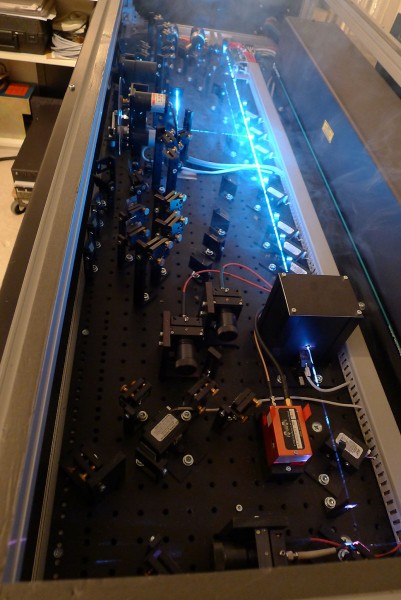

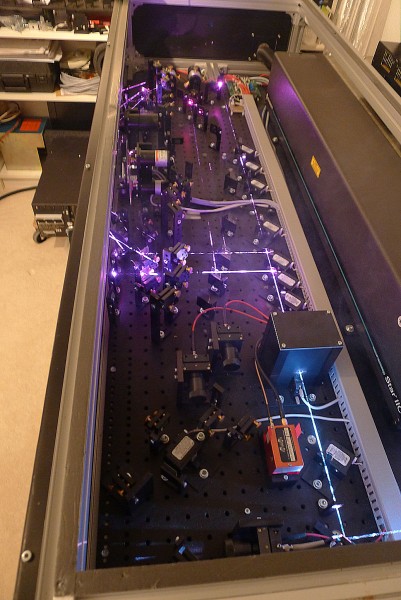

- Die gesamte Tarm Vario Bank, Maße: ca. 180 x 60 x 30cm
...
