Ich habe im Club von einem guten Freund die Laseranlage nach 8 Jahren mal wieder überarbeitet, das alte Setup war doch schon etwas in die Jahre gekommen.

Da mir die standard RGB Laserprojektoren zu langweilig erschienen, habe ich eine kleine Effektbank ohne Scanner gebaut, und Old Schoolmäßig einige Raumspiegel und Gratings aufgehängt.

Star Wars ist im Moment ja gerade wieder hochaktuell, deswegen meine kleine Hommage an Darth Vader


Das Equipment im einzelnen:

1x 2W RGB 635nm/532nm/445nm mit 50K Scanner
3x 1W RGB 635nm/532nm/445nm mit 30K Scanner

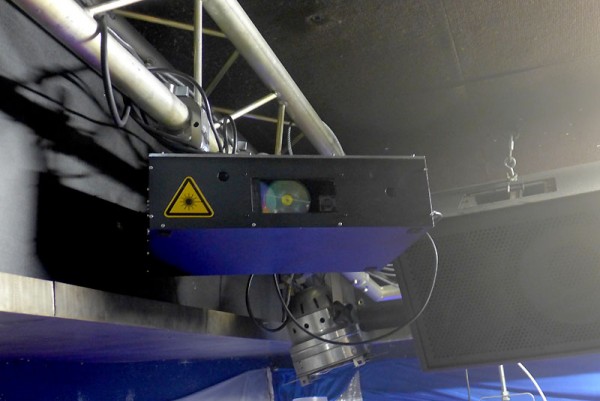

Aufgehängt jeweils in den 4 Ecken der Tanzfläche.

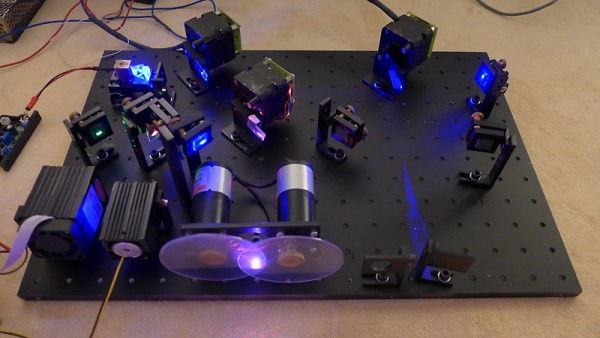

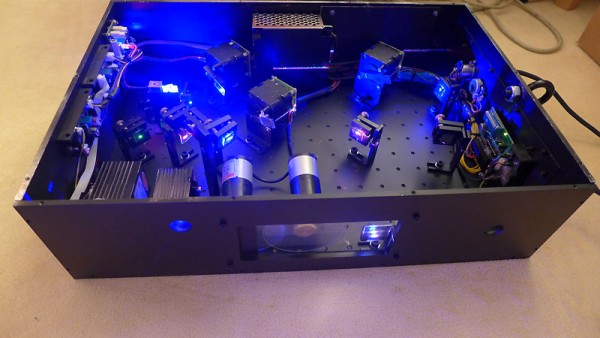

1x 4-Effektbank 2xBeam, Tarm DoppelArt, CLP Machado. 3W 465nm Blau mit Strahlkorrekturprismen, 150mW 635nm Rot, 150mW 532nm Grün

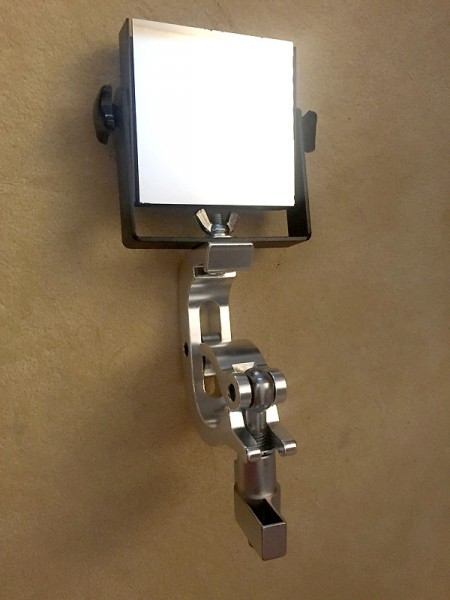

5x Raumspiegel
1x Raum Line Grating
1x Raum Kreis Grating

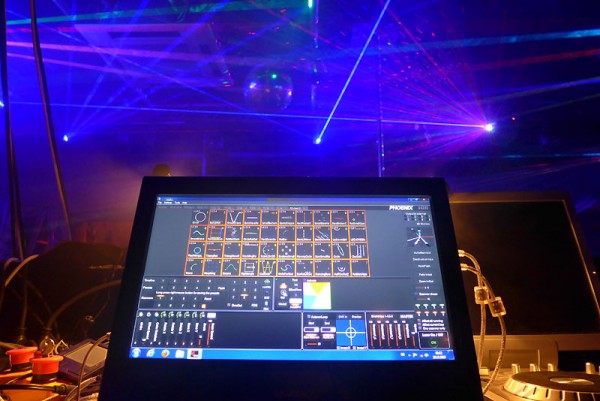

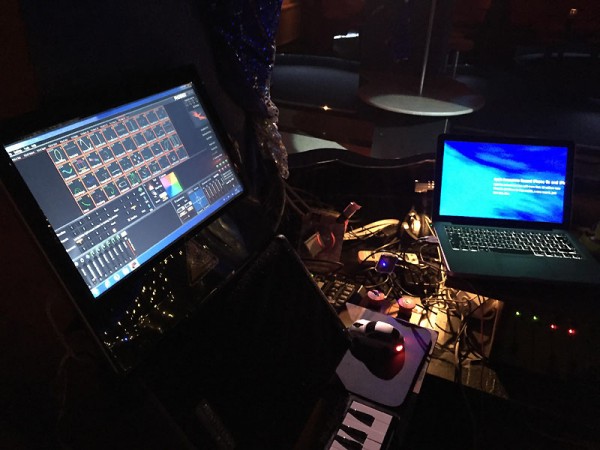

Die Laser werden mit Phoenix4 Live über einen Shuttle AllinOne Touchscreen-PC gesteuert. Zusätzlich ist ein mini 32 Tasten Midi Keyboard für die Effektauswahl und DMX Steuerung der Nebelmaschine und der beiden Hazer angeschlossen.
Falls noch komplette Shows abgespielt werden sollen, ist dank der Auswahl von kompatiblen Interfaces Dynamics Pro als Option vorgesehen, denn nur bei Dynamics werden knapp 200 Shows mit GEMA lizensierter Musik mitgeliefert, es ist somit die erste Wahl dafür!

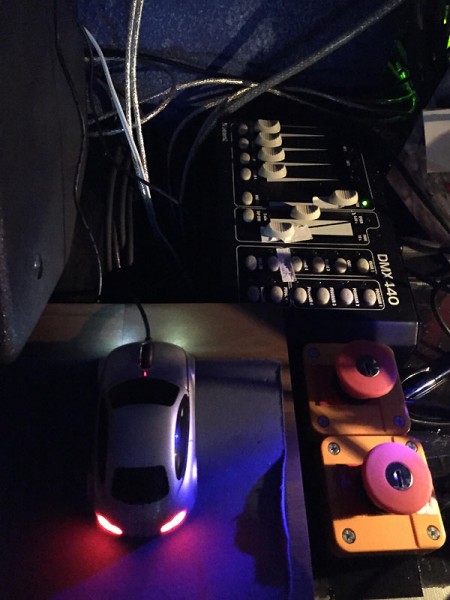

Für die kleine Laserbank habe ich einen sehr einfach zu bedienenden 4-Kanal DMX Controller mit Chaser und Musiksteuerung ausgewählt (BeamZ DMX440), die Bank hat einen eigenen DMX Bus.

Die Effektbank und die Raumspiegel/Raumgratings hängen auf 3.50m Höhe, alle Beams bleiben im Safe-Bereich. Für die 4 "normalen" Projektoren wurden in der Software Safetyzonen eingerichtet, damit es keine Probleme beim Audience Scanning gibt.

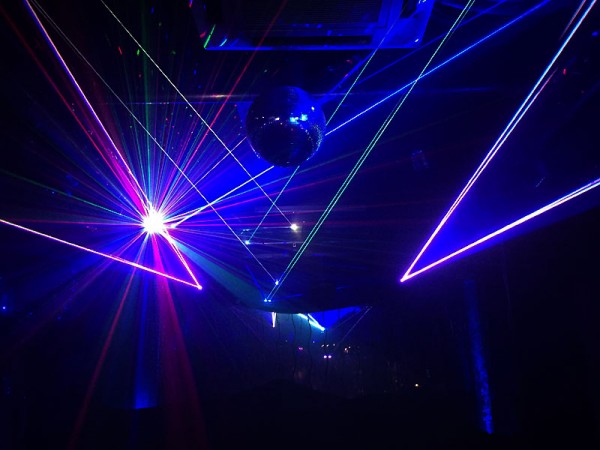

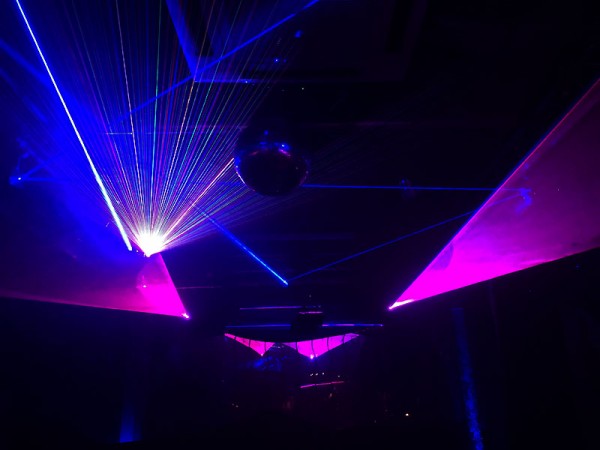

Die vorhandene große Spiegelkugel wurde Augensafe mit dem Kreisgrating mit Strahlen "umhüllt".

Die Anlage hat 2 getrennte abschließbare Notaus für die 4 Projektoren und für die "Blaue" Effektbank.
Die Stromversorgung für alle Projektoren wurde um Brummschleifen zu vermeiden sternförmig von PC aus versorgt.

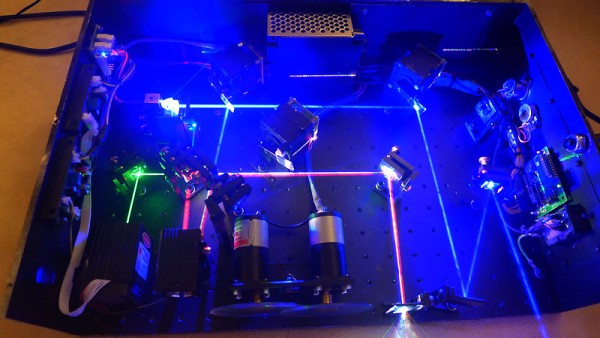

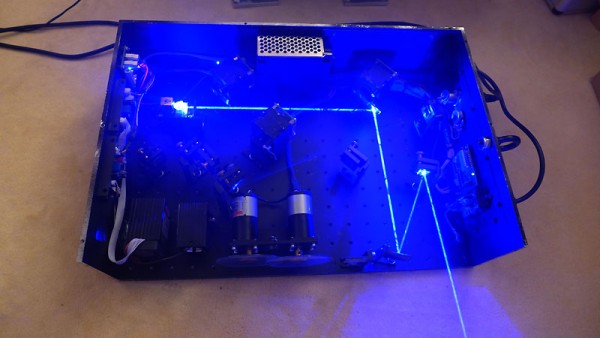

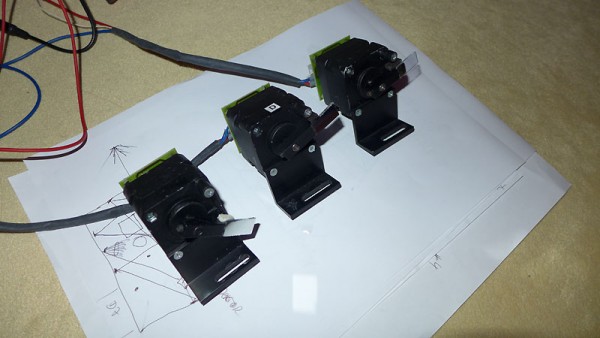

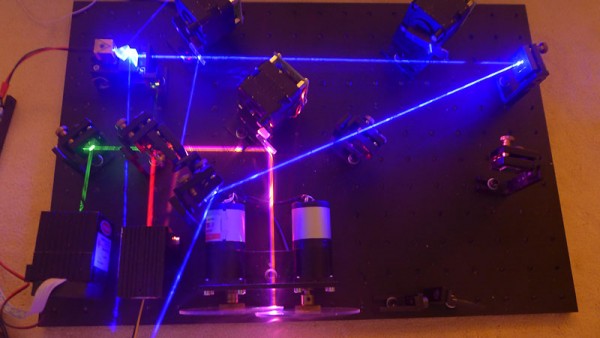

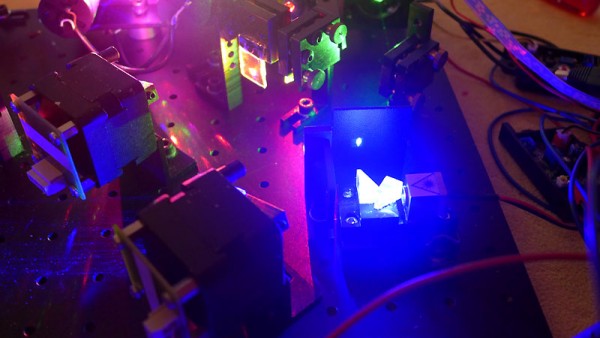

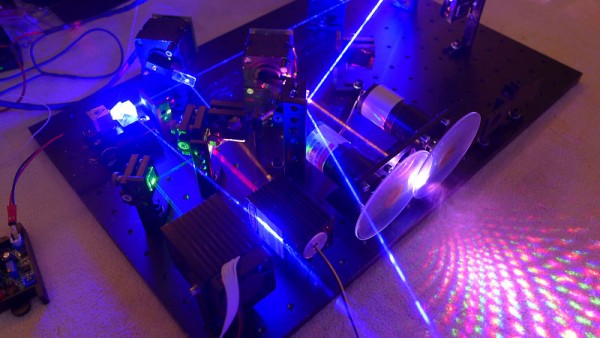

Die Beams von der Bank haben volle 3 Watt, wovon im Gratingbetrieb ca. 500mW per Beamsplitter abgezweigt werden, die dann mit 150mW 635er Rot und 150mW 532nm DPSS Grün per Dichro zu Weisslicht gemischt werden. Das Weisslicht dient wahlweise zum "Füttern" des motorisierten Tarm Doppel-Art Glas-Gratings, oder dem "echten" CLP Machado Holografie Grating.

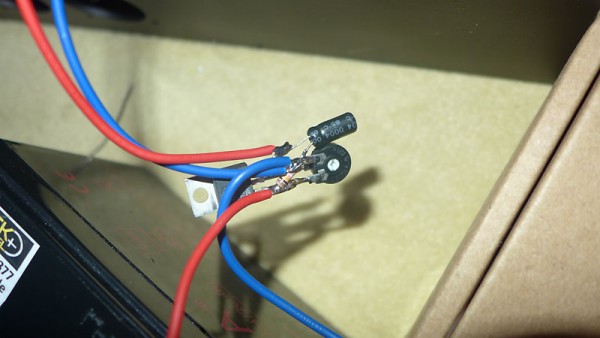

Für die Motoren sorgt ein 7805 Spannungsregler mit Poti für die richtige Drehzahl bei ca. 10V.

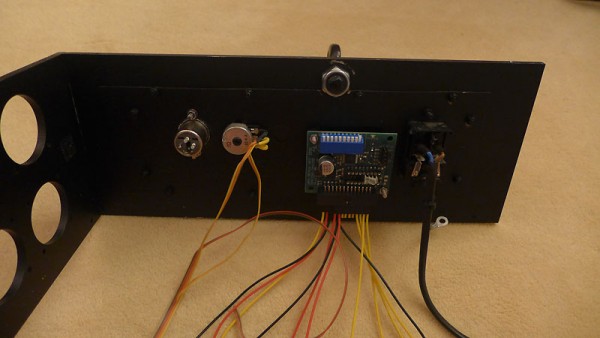

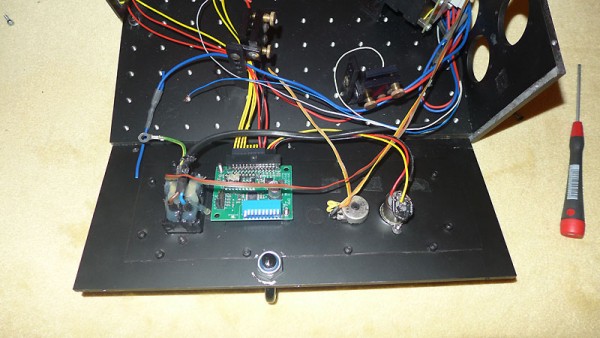

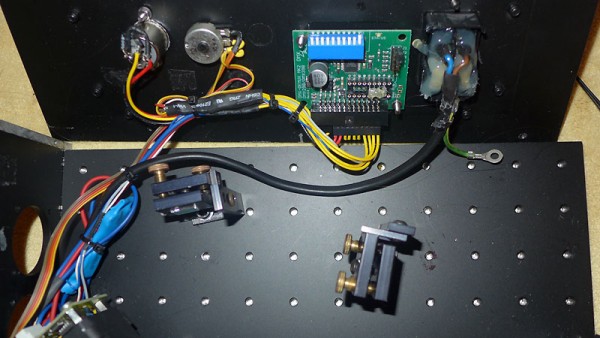

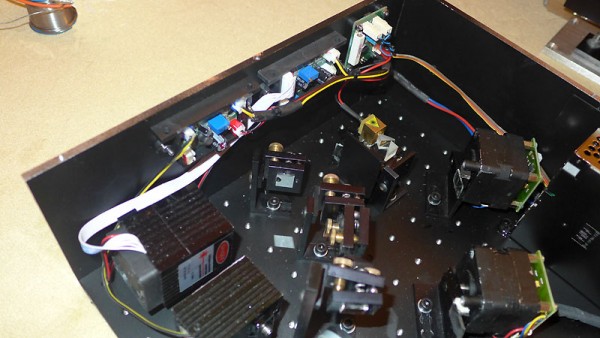

Die Bank-Funktionen lassen sich teilweise auch gemeinsam ansteuern, als DMX-Decoder dient eine Digital 8-Kanal Platine von DMX4ALL, die mit einer kleinen Diodenmatrix auf die Bedürfnisse angepasst wurde. Der ursprüngliche OpenCollector Driver ULN2803 wurden durch Drahtbrücken ersetzt, dadurch erhält man 5V Pegel für ein DMX High/Aktiv Signal direkt aus der CPU.

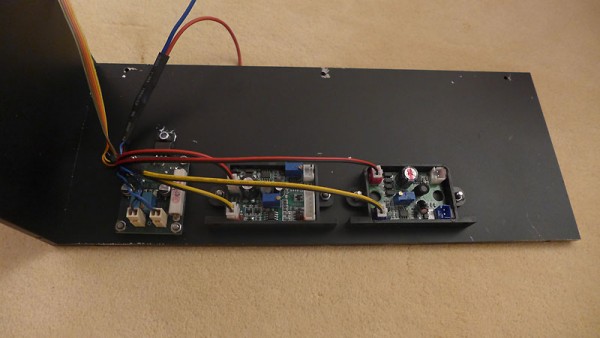

Als Diodentreiber wurde ein hochwertiger 3A Analogtreiber für Blau und 2 China TTL-Treiber für Rot und Grün verwendet.
Das rote Modul wurde mit einer 3,8mm Diode selbst bestückt.
Für Blau gibt es außen am Projektor einen Poti, damit kann man den Laser zum sicheren justieren der Raumspiegel stufenlos
herunterregeln.

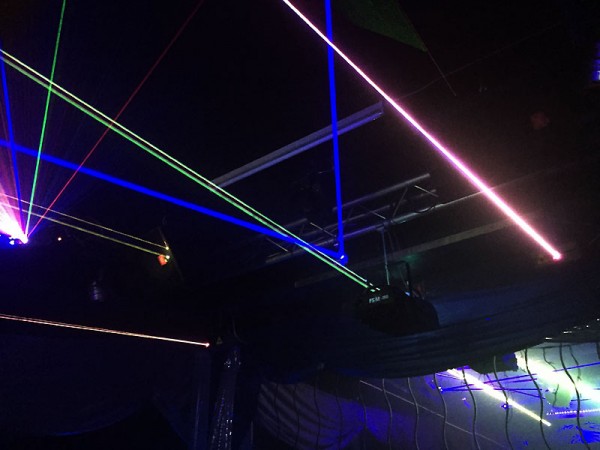

Hier schonmal vorab 3 Videos im Betrieb, entscheidet selbst, ob sich die Mühe gelohnt hat

https://youtu.be/3LHPlSi9pBo
https://youtu.be/bfOOw8WOv4Q
https://youtu.be/jraCUg75NRc

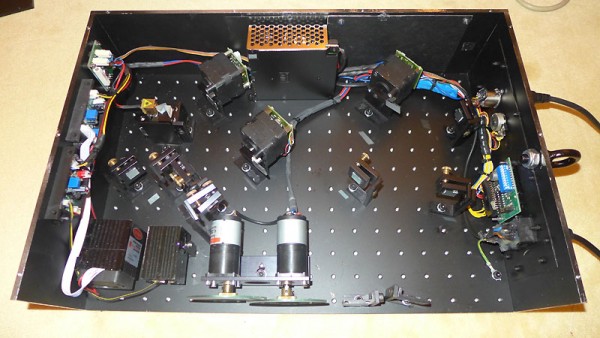

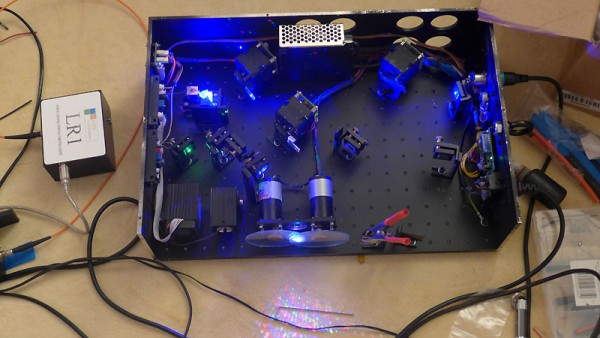

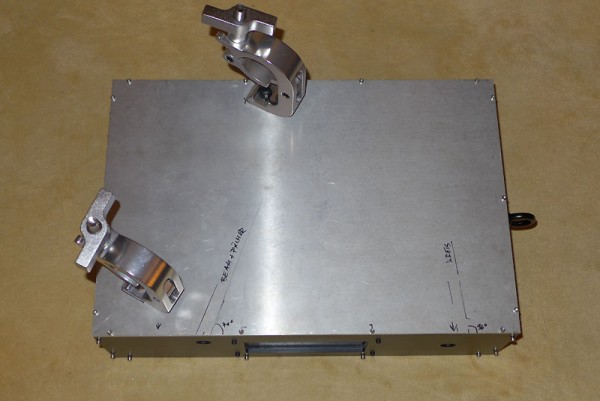

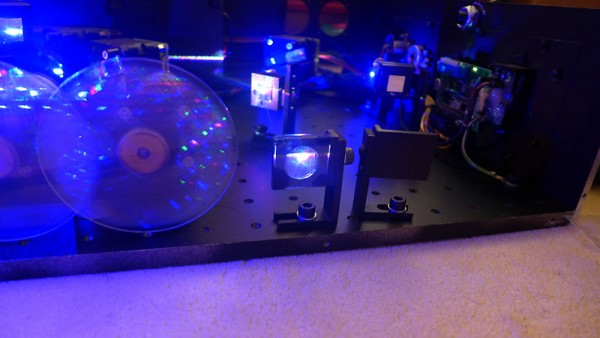

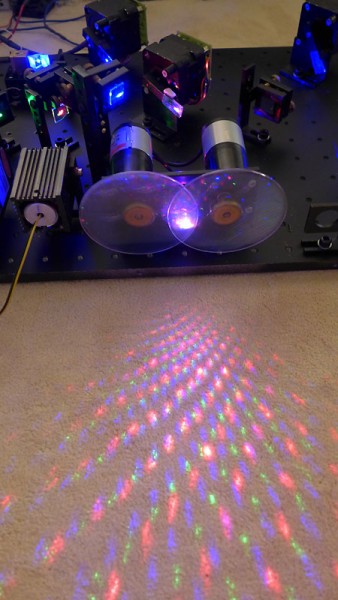

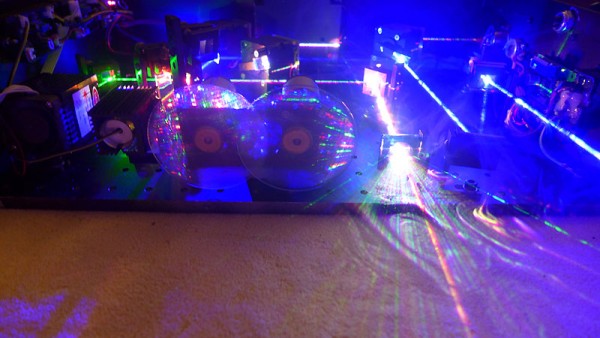

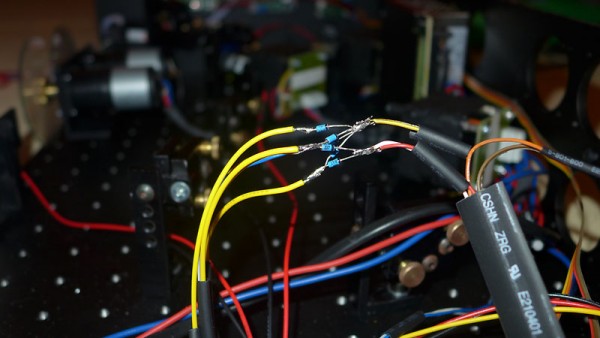

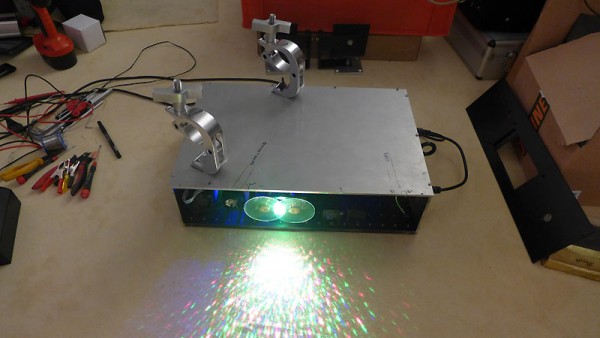

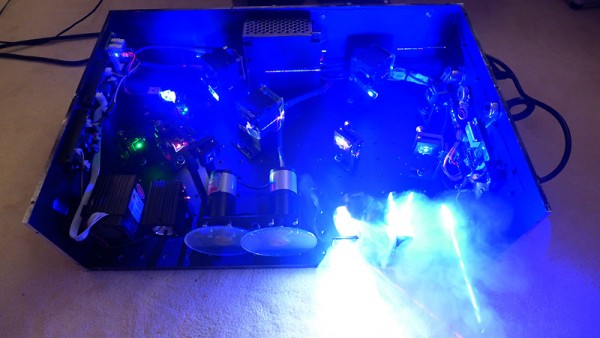

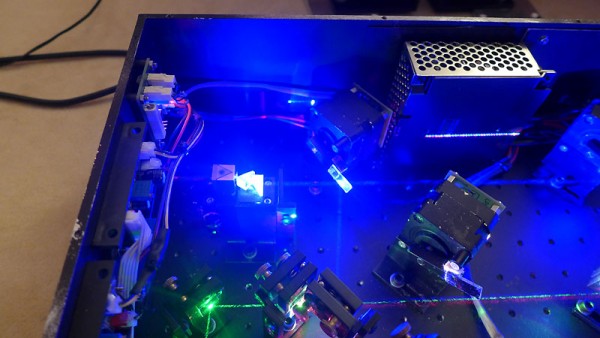

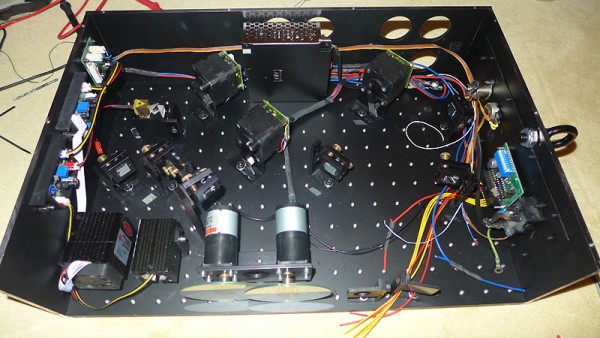

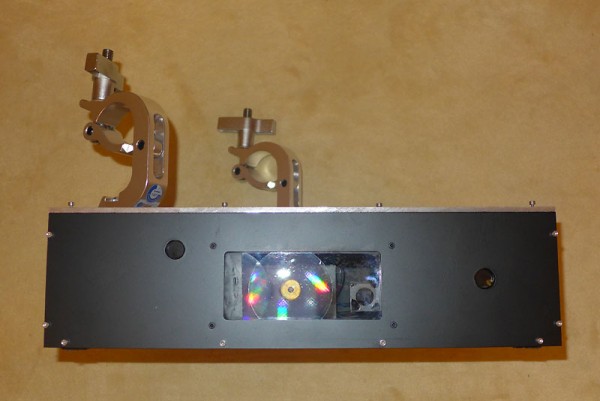

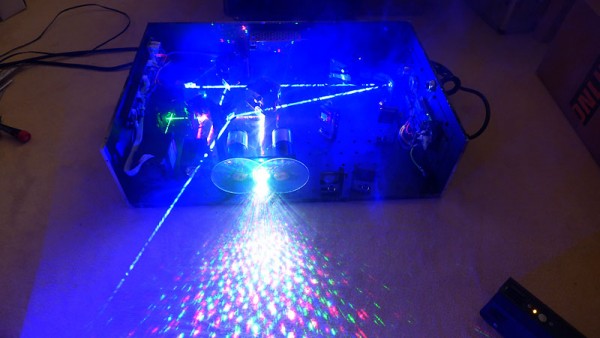

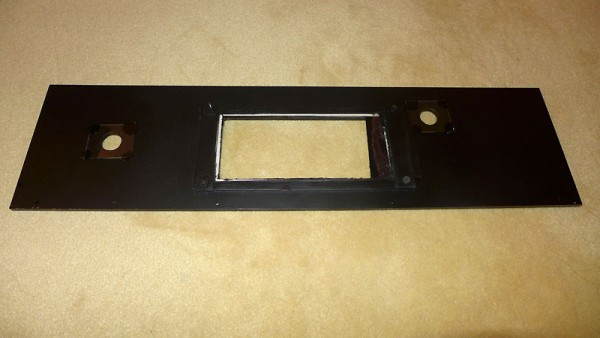

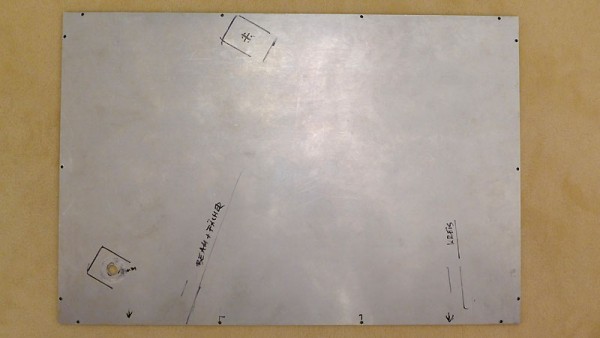

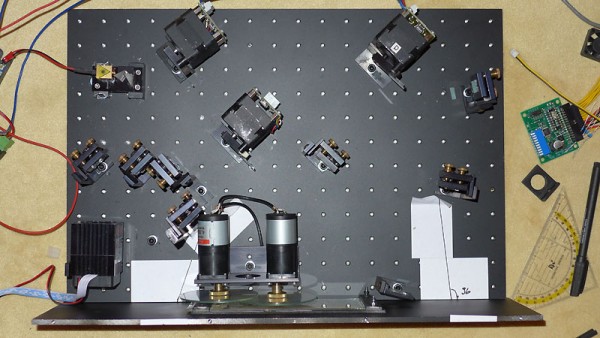

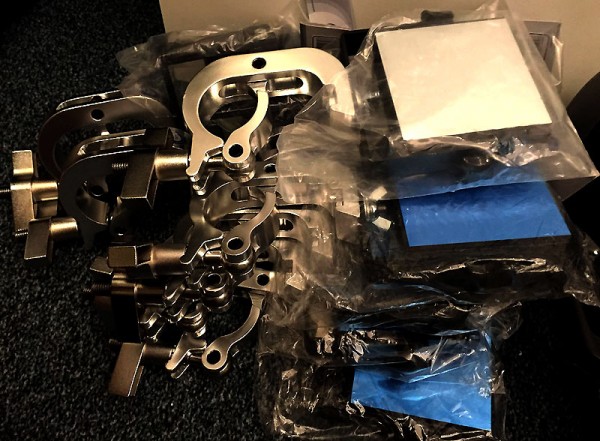

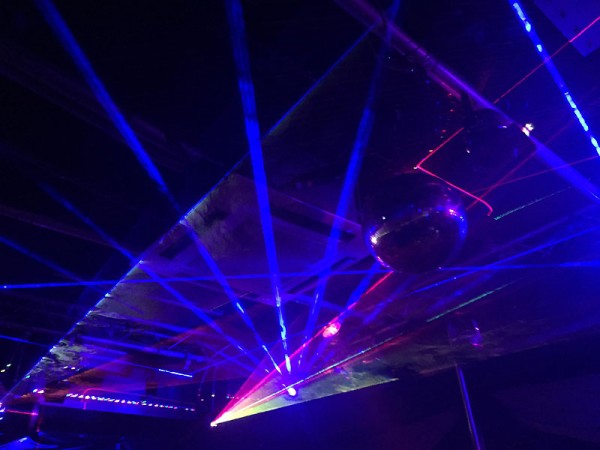

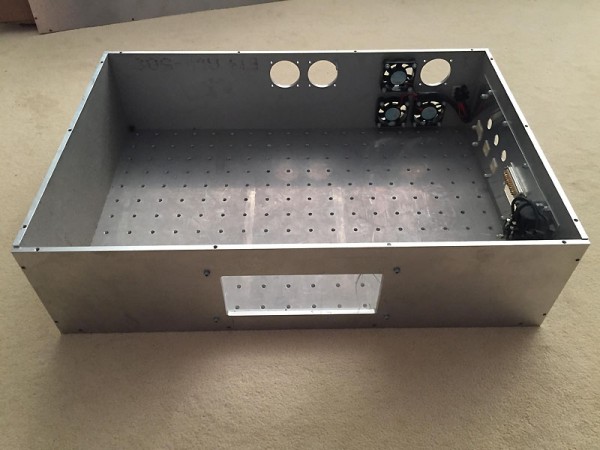

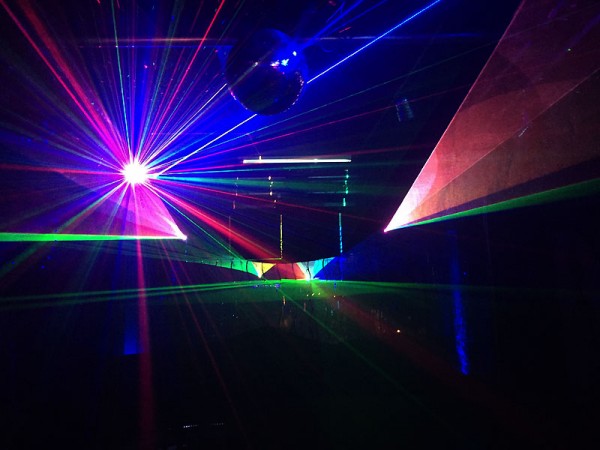

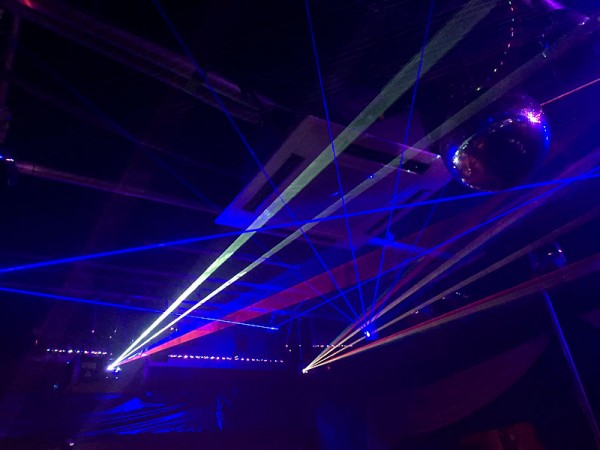

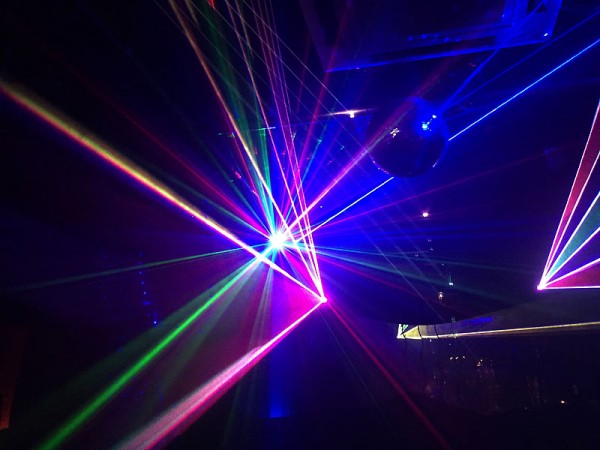

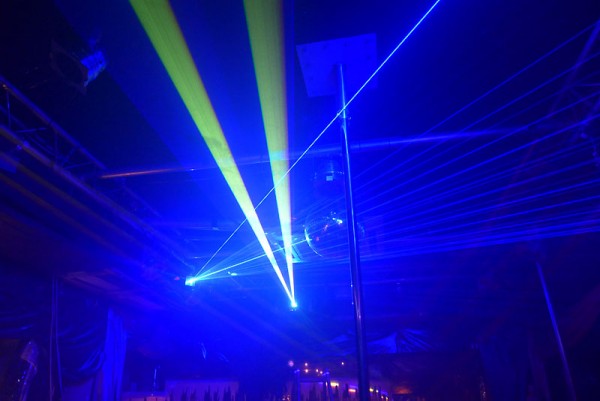

Und hier sind die Baubilder:

Und weiter gehts...

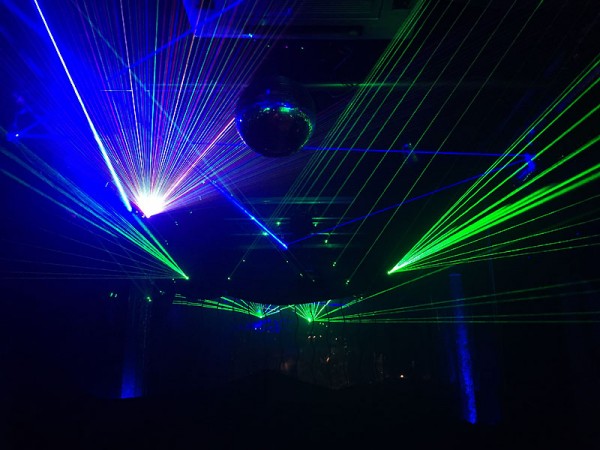

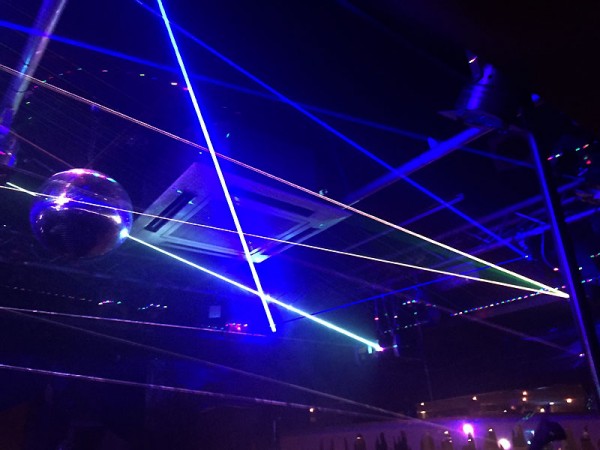

Leider kann man mit Bildern und Videos die Effekte nicht mal annähernd einfangen, man fühlt sich "unter" oder inmitten der Anlage wirklich wie im besten Star Wars gefecht


...
