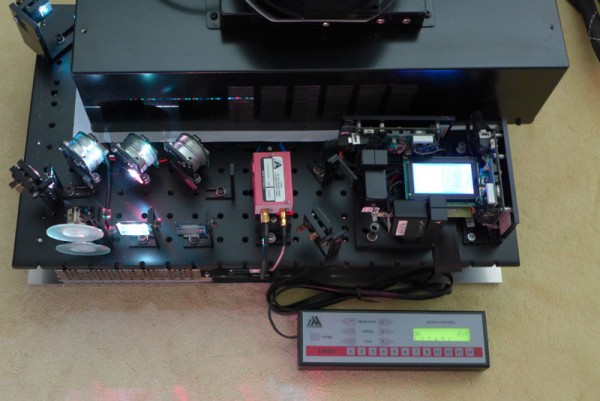

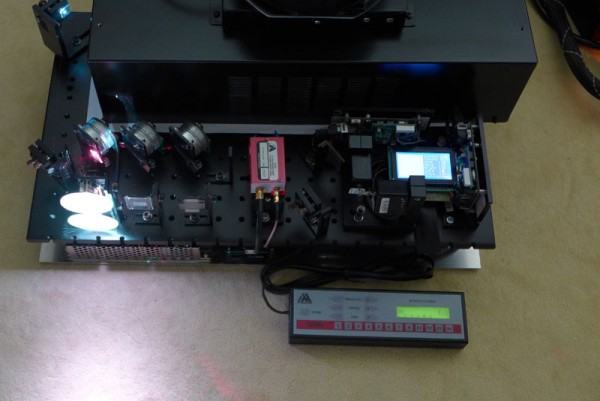

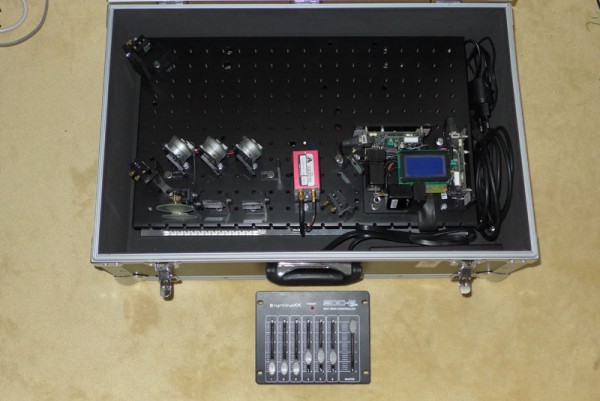

hier nun die Bilder von meiner mini Gaslaserbank, die ich letztes Jahr anlässlich des Freaktreffens in Königsberg gebaut habe. Leider konnte ich nicht zum Treffen kommen, die Laserbank ist aber trotzdem gelungen
Alle Teile sind auch hier von Hand gebohrt, gefeilt, gesägt und gefräst.
Das Triebwerk ist ein luftgekühlter Omnichrome 643 Argon/Krypton-Ion Mischgaslaser mit Weisslichtoptik und ca. 300mW Output mit 8 Linien.
Der Strahl läuft über 3 Strahlschalter mit jeweils einem Doppel-Art Grating (mit 2 Motoren), einem Machida- sowie einem Burst-Grating, um anschließend über einen 8-Kanal PC-AOM von A&A moduliert zu werden.
Die Scanner sind G120D von GSI-Lumonics mit original MiniSax Treibern.
Angesteuert wird die Bank per ILDA oder im standalone Betrieb mit einer integrierten Pangolin Flashback FB3 Karte, die wahlweise via DMX oder USB gefüttert werden kann. Die 3 Strahlschalter (MediaLas STP8) sowie die Motorgeschwindigkeit werden per DMX über eine Teilanaloge Karte von DMX4ALL befeuert. Eine Gento Safety sorgt für die Lasersicherheit. Vor dem PCAOM sitzt noch eine modifizierte Lightforce Pegelanpassungskarte.
Die Bank ist nur als reines Anschauungsprojekt gebaut worden, mit den 300mW kann man natürlich heutzutage keinen Blumentopf mehr gewinnen, aber wenn z.B. ein Coherent Star C mit 4-5 Watt zum Einsatz kommt, dann kann man mit der Bank durchaus beeindrucken.

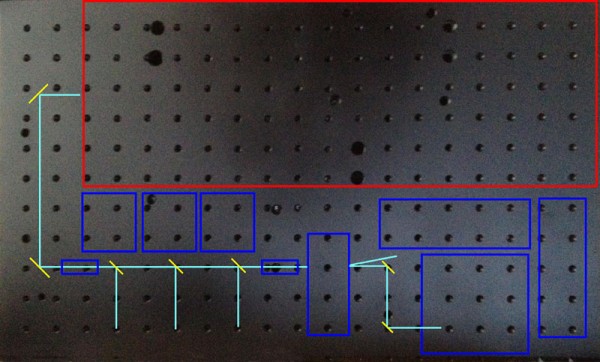

- Zuerst der Bauplan
- Der Omnichrome 643

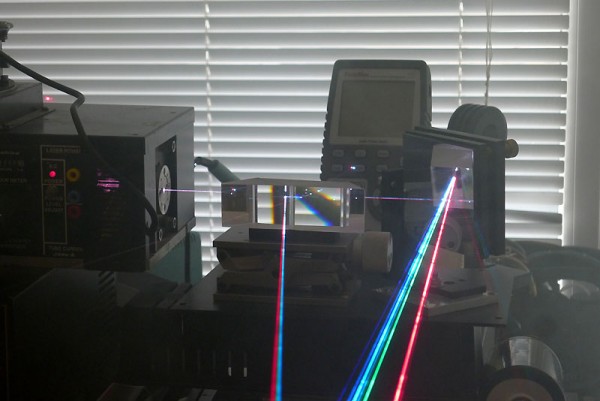

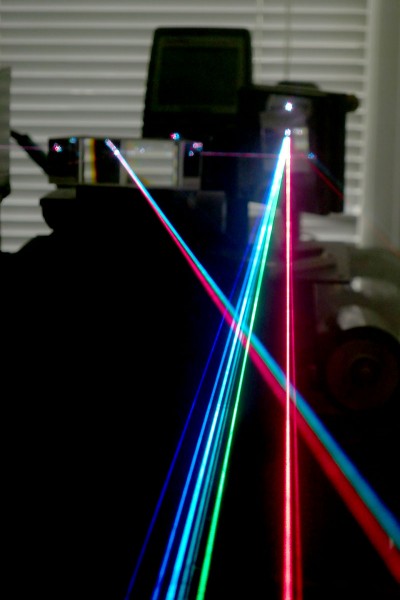

- Die 8 Omnichrome Linien

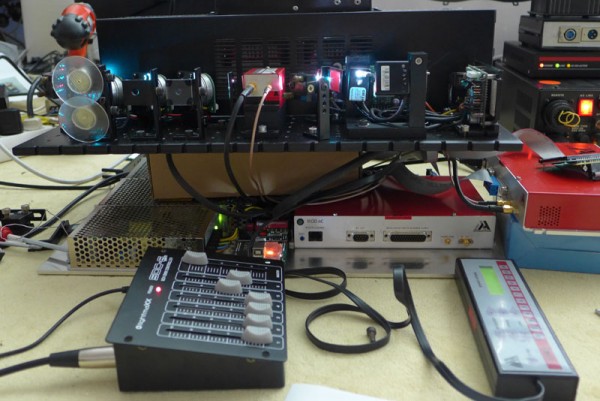

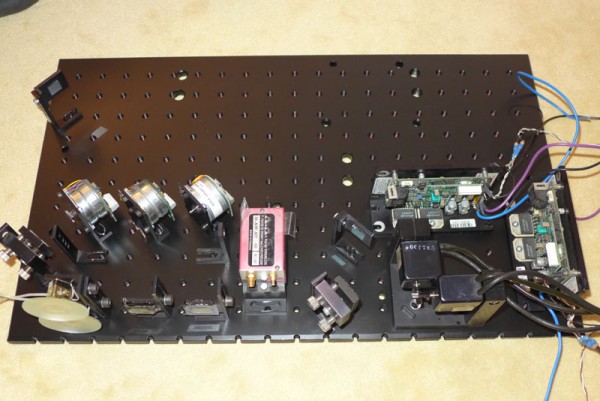

- Erster Versuchsaufbau

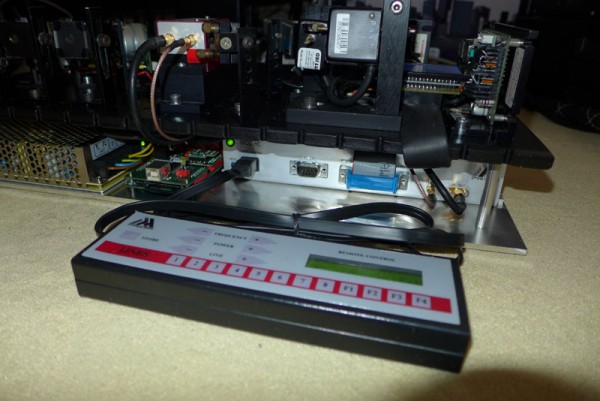

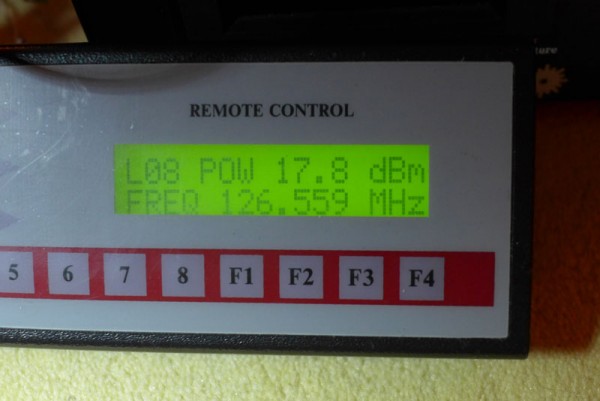

- Die Remote vom PCAOM

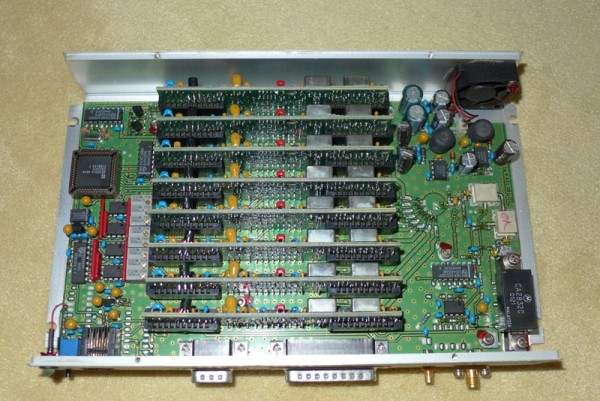

- Der geöffnete A&A PC-AOM

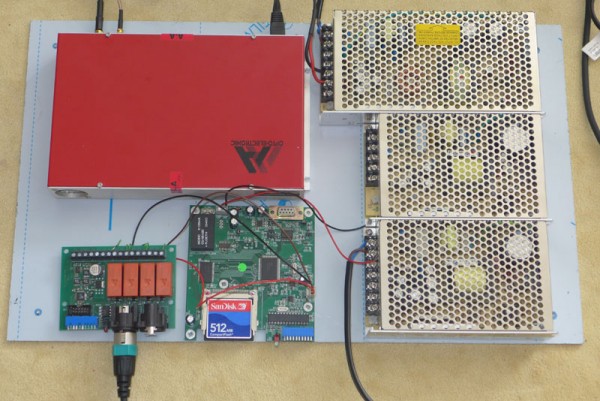

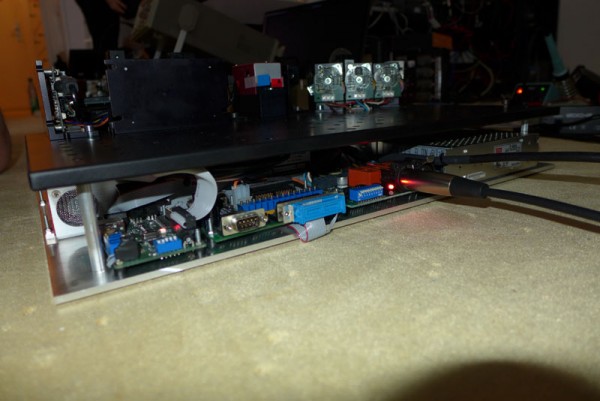

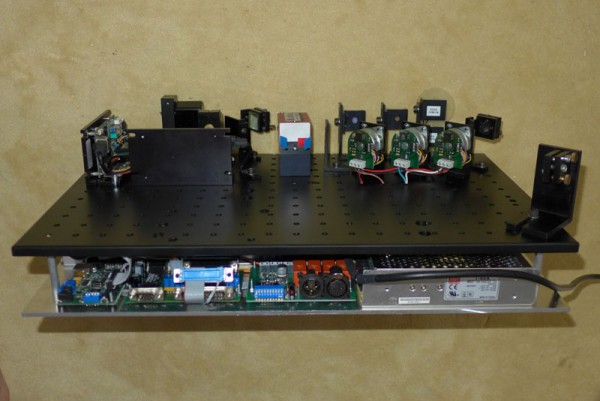

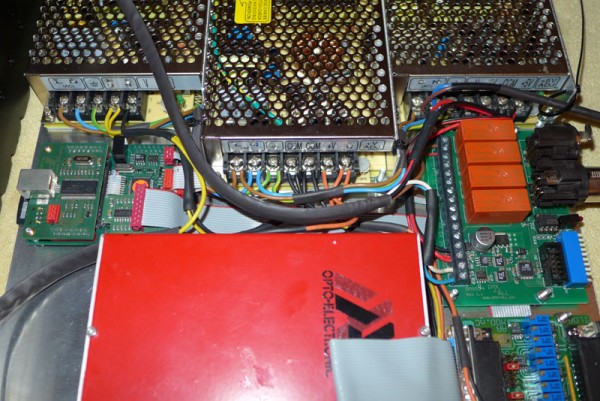

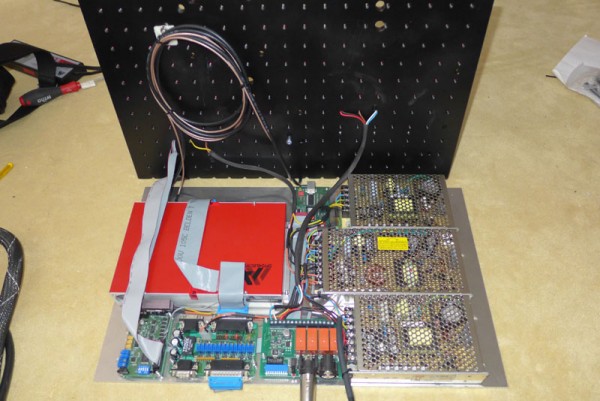

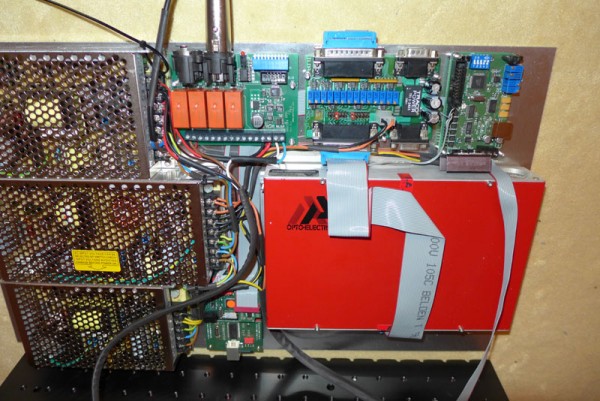

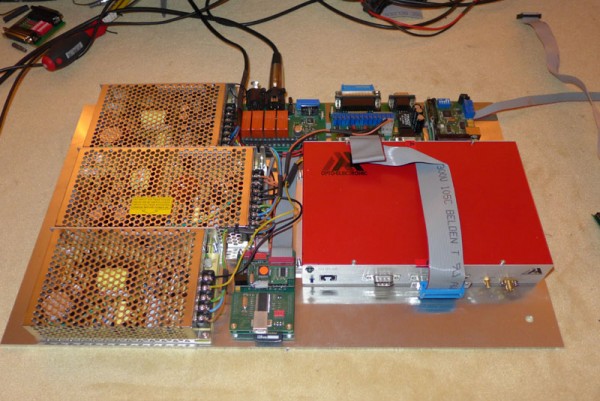

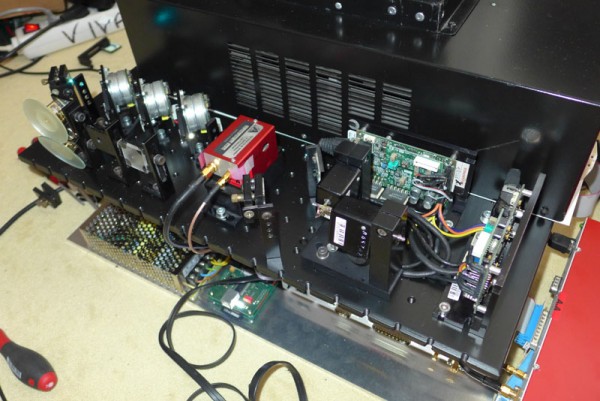

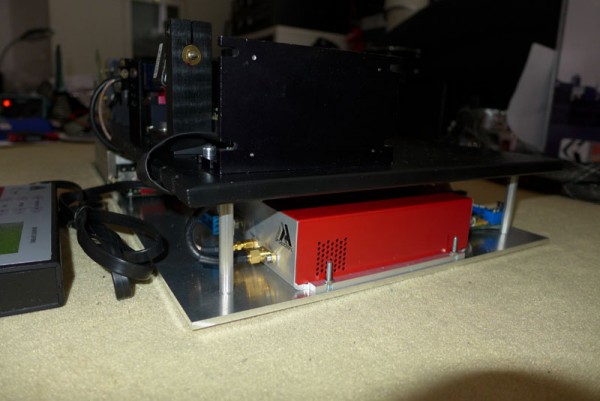

- Layout im unteren Stock - der MediaLas Player wurde später durch die FB3 ersetzt

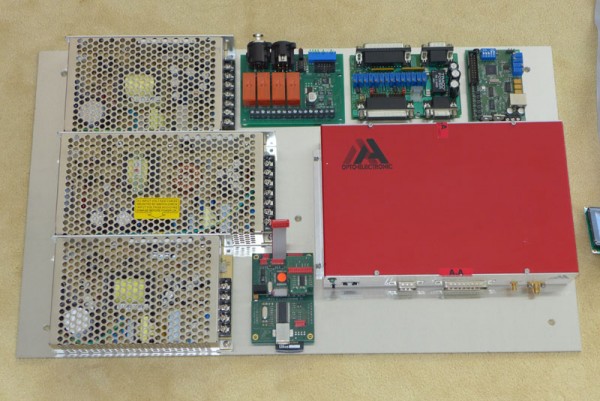

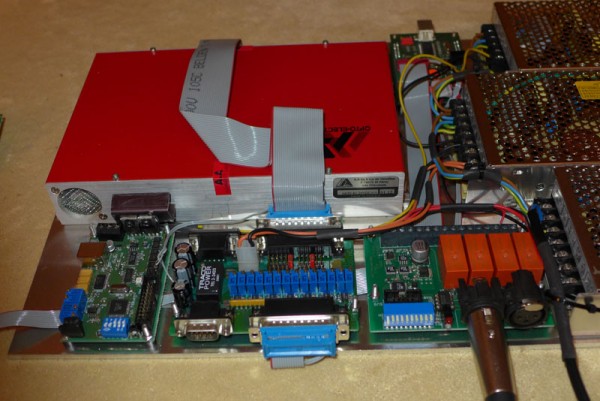

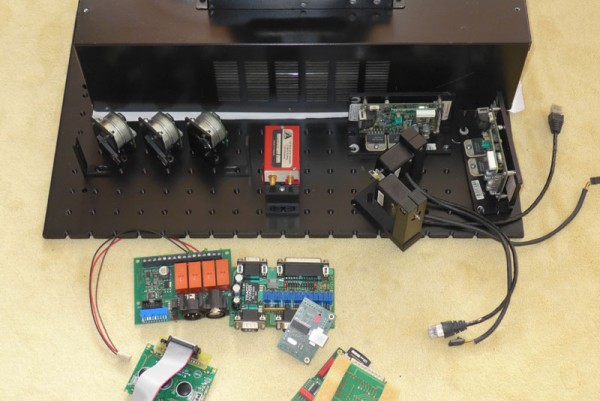

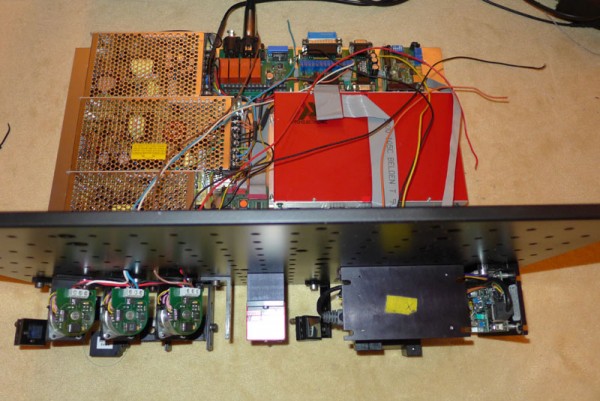

- Die einzelnen Baugruppen

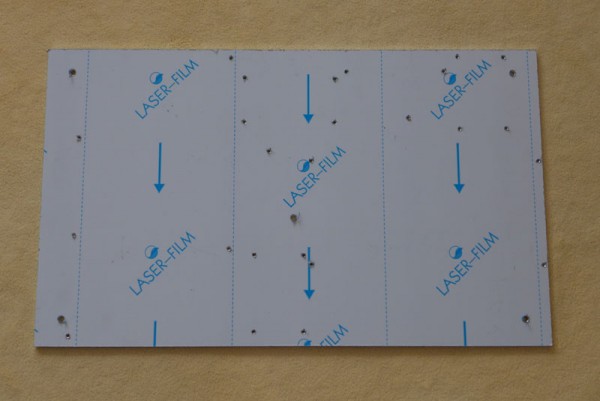

- gebohrt...

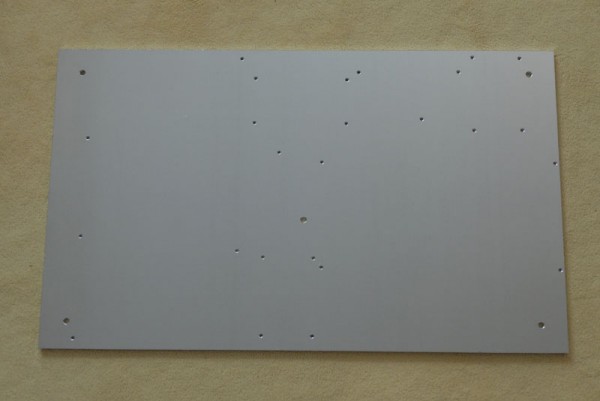

- ...und entfoliert
- Die Bohrungen passen

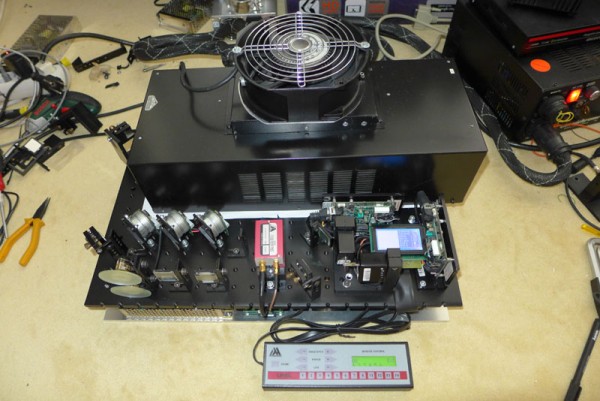

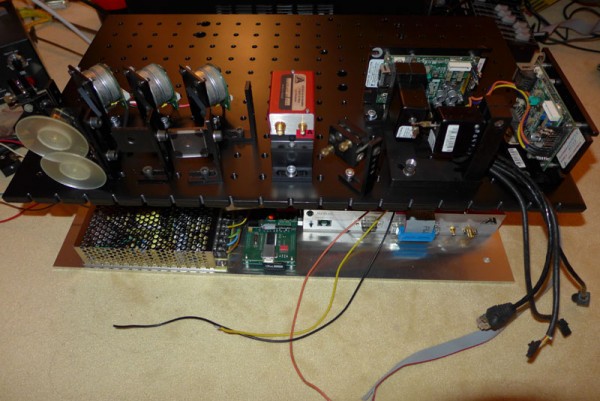

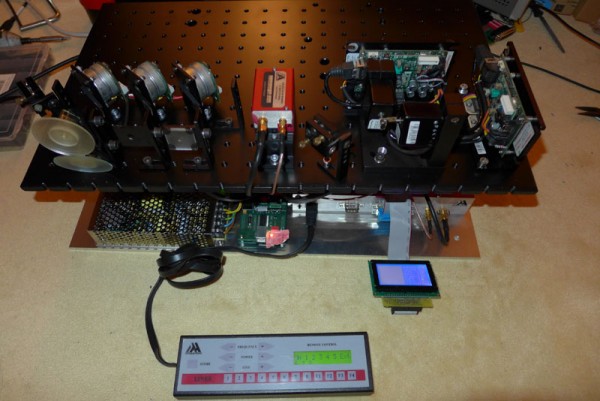

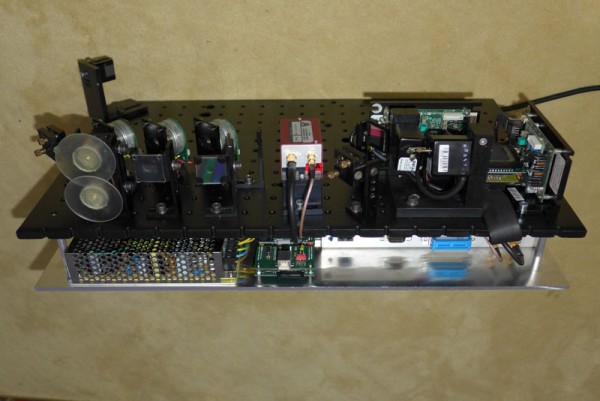

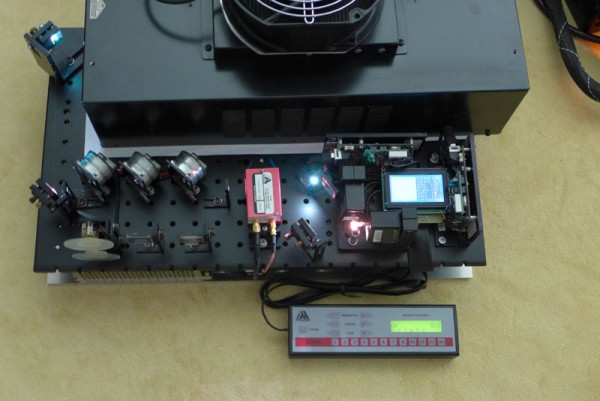

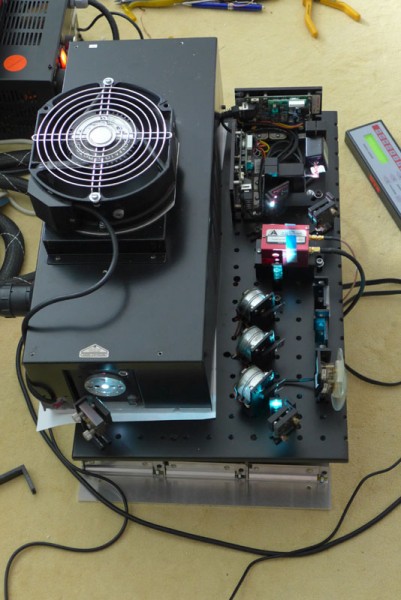

- Erster Test mit dem Laser

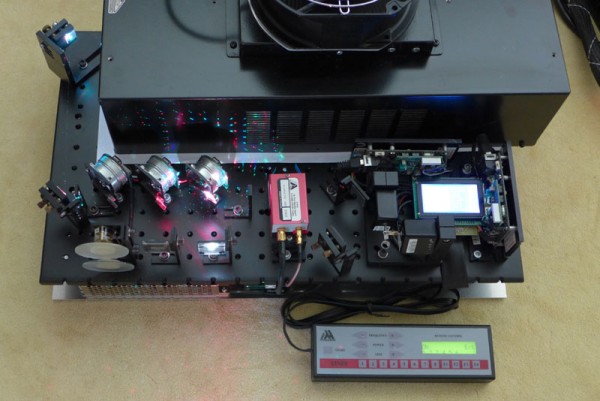

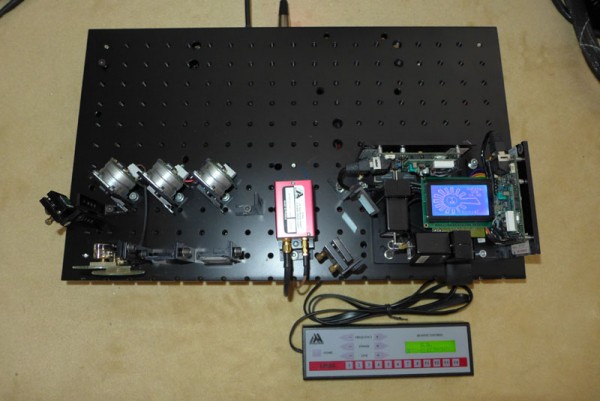

- Die Flashback Karte läuft mit den Scannern und dem PCAOM

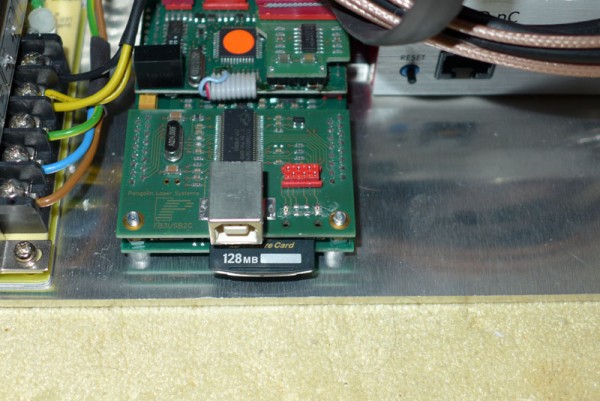

- Die ILDA Bibliothek der FB3 auf einer MMC-Karte
- Ist das nicht das Laserfreak Logo :-)
...
